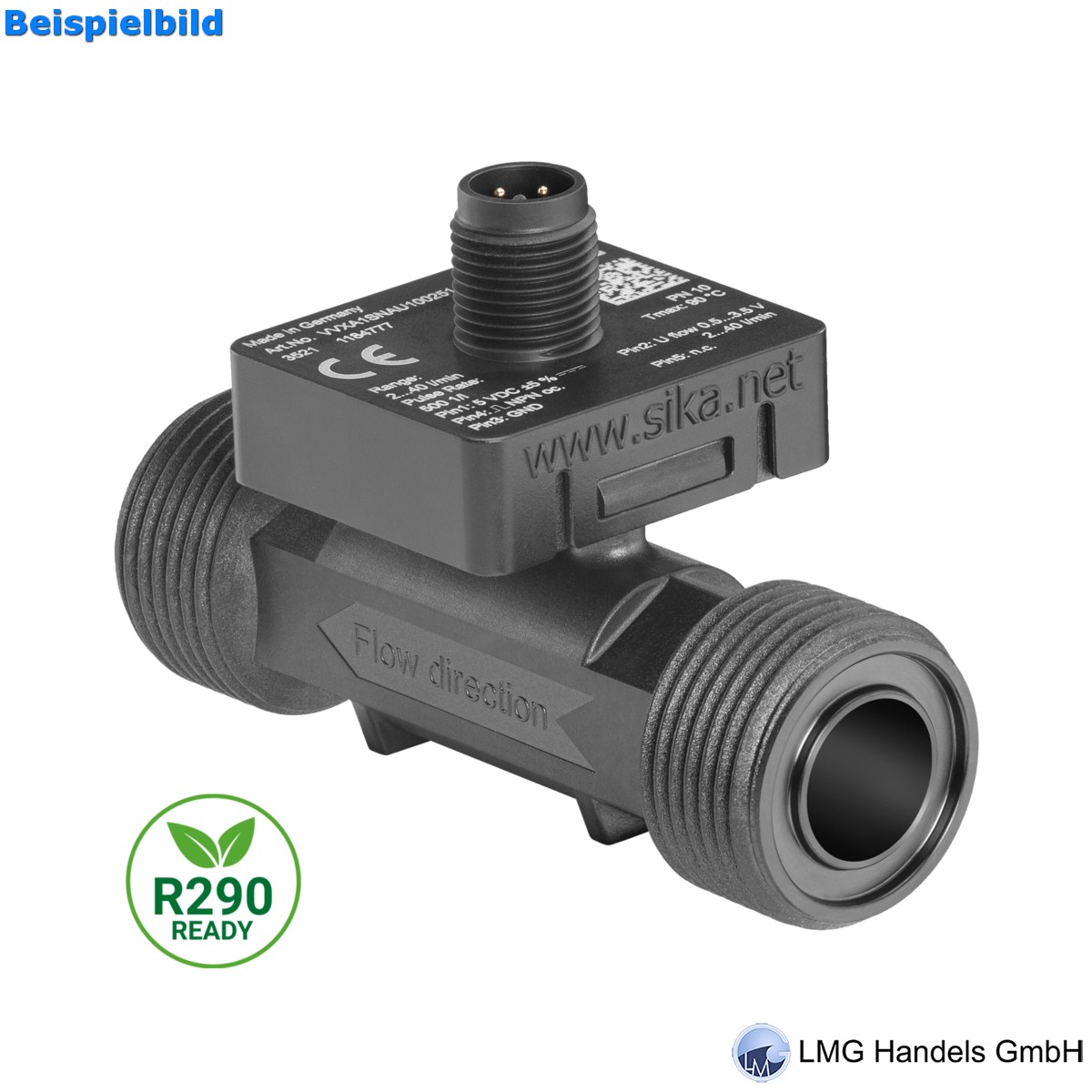

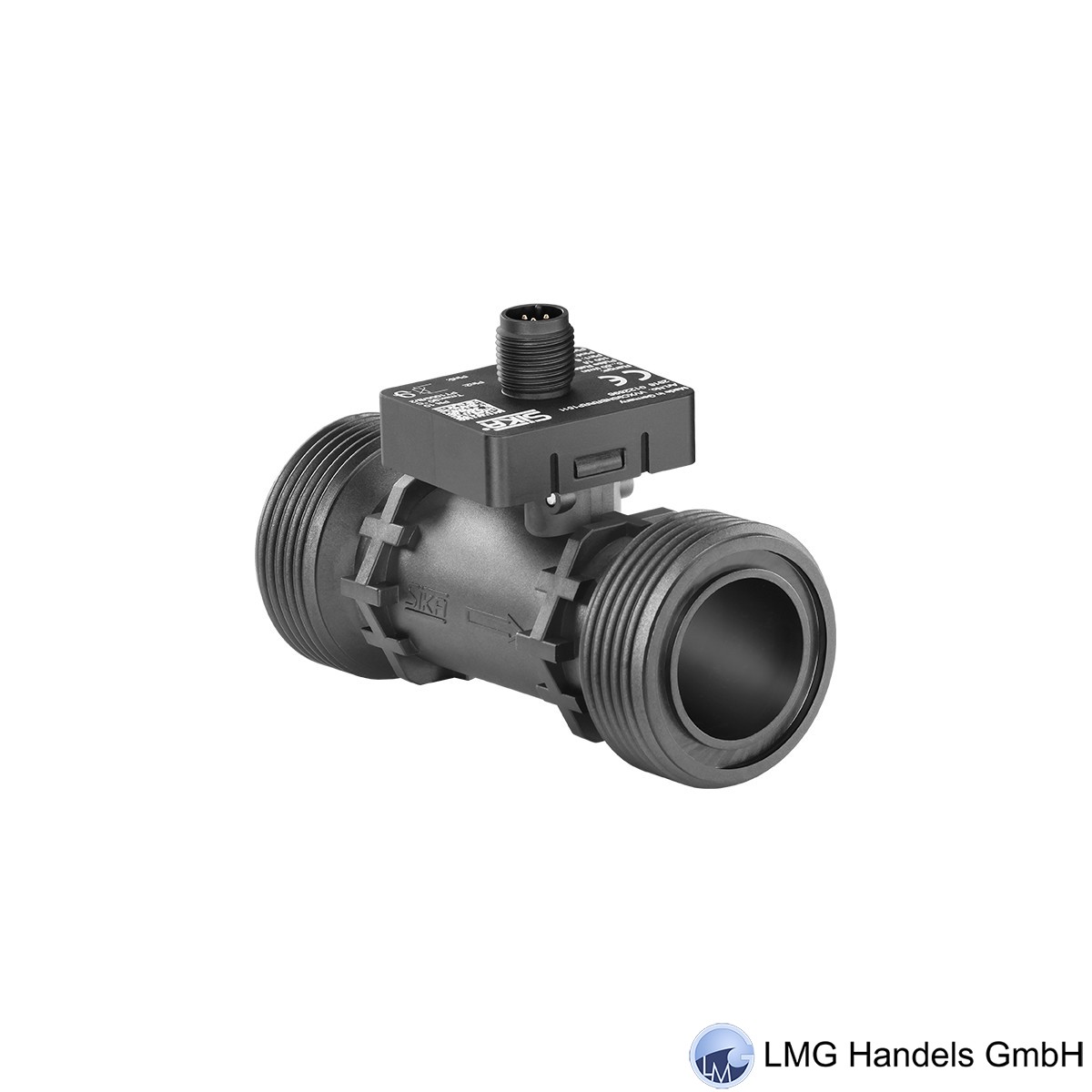

VORTEX VVX 25 Durchflusssensoren mit Gewindeanschluss ✓ VVXB2SGARRRP1516

Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung.

Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss.

Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt.

Die Vorteile dieses Messprinzips sind u. a.:

Nahezu freier Rohrquerschnitt → geringer Druckverlust
Weiter Einsatzbereich in Bezug auf Druck, Temperatur und Dichte
Unabhängig von der Leitfähigkeit des Mediums
Hohe Langzeitstabilität / kein Nullpunktdrift


Unsere Vortex-Durchflusssensoren der Baureihe VVX überzeugen durch folgende Leistungsmerkmale:

Durchflusssensor ohne bewegte Teile für Wasser → kein mechanischer Verschleiß
Stabiler, glasfaserverstärkter Kunststoff oder Ausführungen in Messing bzw. Edelstahl gewährleisten höchste Beständigkeit und Leistung
Komplett gekapselter Piezokeramik-Sensor zur Erfassung der Wirbel → somit kein direkter Kontakt zum Medium
Weiter Messbereich (Messspanne 1:21)
Integrierter Temperatursensor
Ausgangssignale: Für den Durchfluss stehen analoge Signale und/oder ein Pulssignal zur Verfügung und für die Temperatur ein Widerstands- oder Analogsignal
Hohe Störfestigkeit
Gewindeanschluss oder QuickFasten
