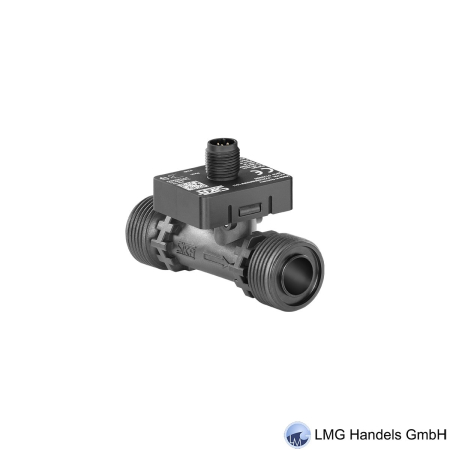

Vortex Durchflusssensor
VVX 15, SP-VVX0178
Messrohr PPS, Sensor ETFE
G 3/4 Außengewinde
DN 15 / ID 13, PN 10
Anschlußadapter Edelstahl
mit AVS-ELSA-Steckadapter
max.Mediumstemperatur 90°C
Messbereich 2...40 l/min
5-Pin-Stecker M12x1
PIN 1: Spannungsversorgung 8...30 VDC
PIN 2: Temperatursensor KTY82-210
PIN 3: GND
PIN 4: NPN open collector, Pulsrate 800 1/l
PIN 5: Temperatursensor KTY82-210
Firmware V1.00
VVX 15, SP-VVX0178
Messrohr PPS, Sensor ETFE
G 3/4 Außengewinde
DN 15 / ID 13, PN 10
Anschlußadapter Edelstahl
mit AVS-ELSA-Steckadapter
max.Mediumstemperatur 90°C
Messbereich 2...40 l/min
5-Pin-Stecker M12x1
PIN 1: Spannungsversorgung 8...30 VDC
PIN 2: Temperatursensor KTY82-210
PIN 3: GND
PIN 4: NPN open collector, Pulsrate 800 1/l
PIN 5: Temperatursensor KTY82-210
Firmware V1.00
Der SIKA VVX kommt zum Einsatz für die Durchflussmessung von Wasser bei niedrigeren und mittleren Messbereichen.
Anwendung findet er dabei z. B. in der Heiztechnik.
Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung. Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss. Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt.
Kein mechanischer Verschleiß. Durchflusssensor ohne bewegte Teile für Wasser.
Komplett gekapselter Piezokeramik-Sensor zur Erfassung der Wirbel. Kein direkter Kontakt zum Medium.
