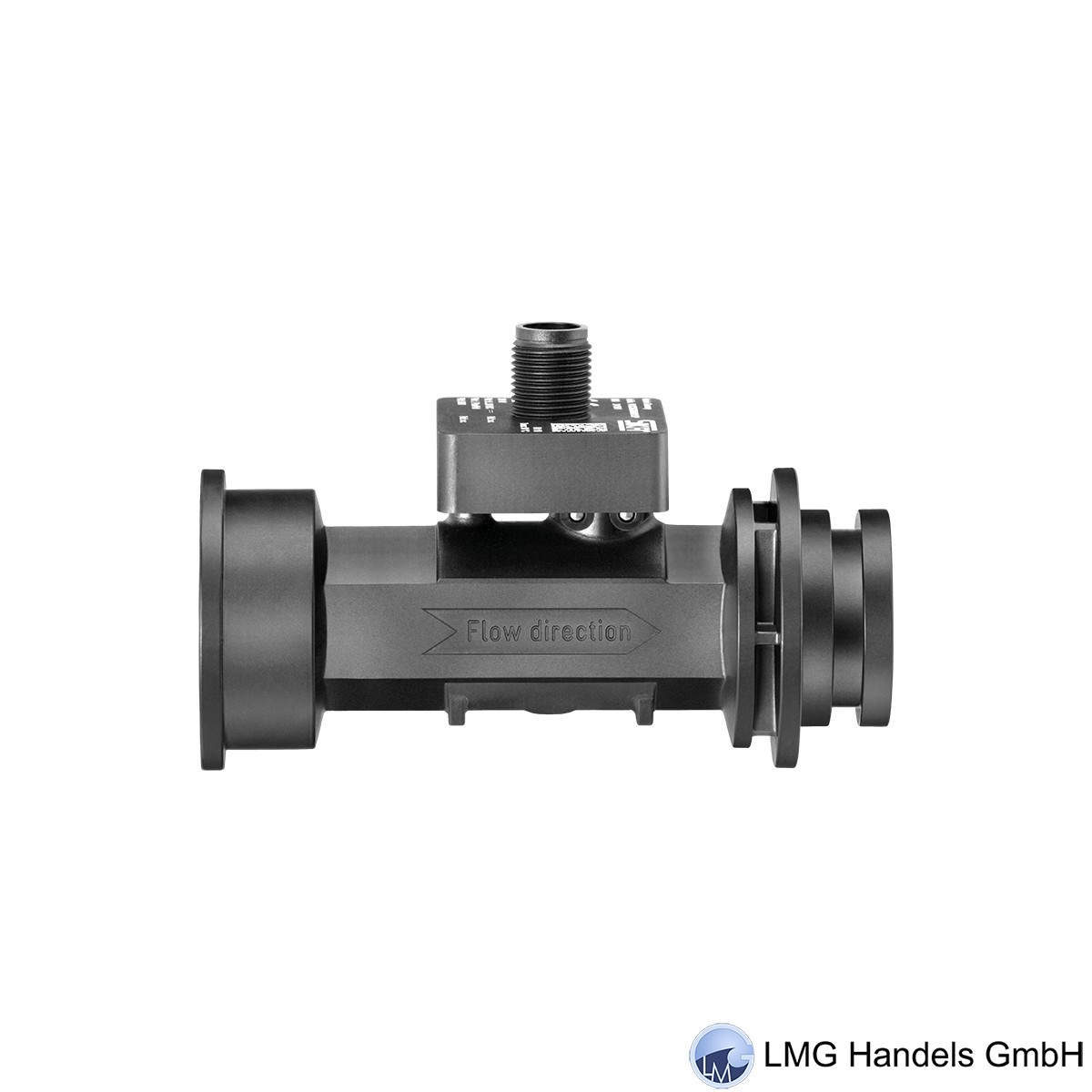

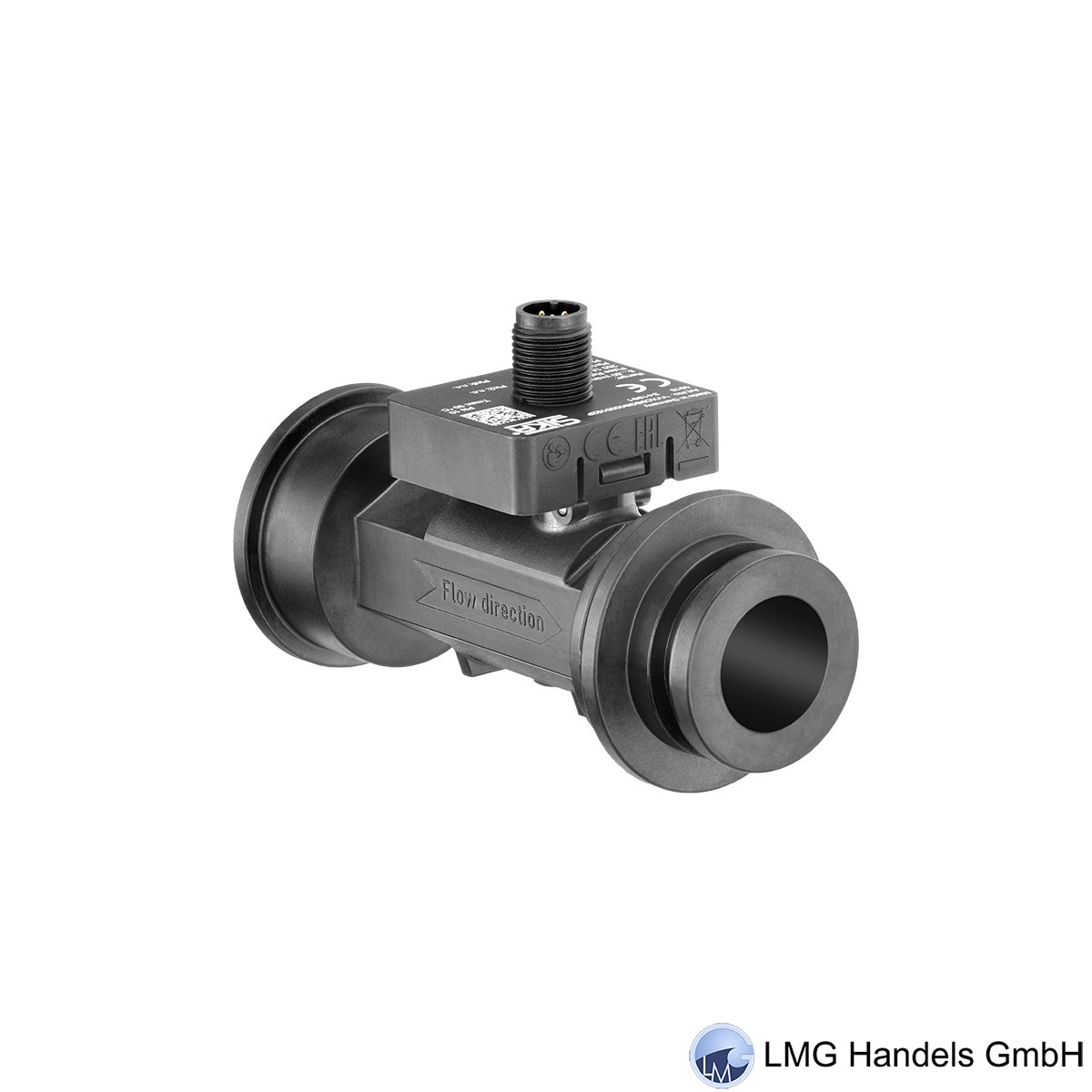

VVX 20, SP-VVX0697
Messrohr PPS
Sensor ETFE
Quick Fasten Anschluss
DN 20 / ID 19, PN 10
Max. Mediumstemperatur: 90°C
Messbereich: 5...80 l/min
5-Pin-Stecker M12x1
PIN 1: Spannungsversorgung 8...30 VDC
PIN 2: Temperatursensor Pt1000
PIN 3: GND
PIN 4: Pulsausgang(Push-Pull) Pulsrate 200 1/l
PIN 5: Temperatursensor Pt1000
Funktionsprinzip: Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung. Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss. Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt. Die Vorteile dieses Messprinzips sind u.a. Nahezu freier Rohrquerschnitt = geringer Druckverlust. Weiter Einsatzbereich in Bezug auf Druck, Temperatur und Dichte. Unabhängig von der Leitfähigkeit des Mediums. Hohe Langzeitstabilität / kein Nullpunktdrift.
Messrohr PPS
Sensor ETFE
Quick Fasten Anschluss
DN 20 / ID 19, PN 10
Max. Mediumstemperatur: 90°C
Messbereich: 5...80 l/min
5-Pin-Stecker M12x1
PIN 1: Spannungsversorgung 8...30 VDC
PIN 2: Temperatursensor Pt1000
PIN 3: GND
PIN 4: Pulsausgang(Push-Pull) Pulsrate 200 1/l
PIN 5: Temperatursensor Pt1000
Funktionsprinzip: Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung. Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss. Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt. Die Vorteile dieses Messprinzips sind u.a. Nahezu freier Rohrquerschnitt = geringer Druckverlust. Weiter Einsatzbereich in Bezug auf Druck, Temperatur und Dichte. Unabhängig von der Leitfähigkeit des Mediums. Hohe Langzeitstabilität / kein Nullpunktdrift.
Der SIKA VVX kommt zum Einsatz für die Durchflussmessung von Wasser bei niedrigeren und mittleren Messbereichen.
Anwendung findet er dabei z. B. in der Heiztechnik.
Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung. Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss. Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt.
Kein mechanischer Verschleiß. Durchflusssensor ohne bewegte Teile für Wasser.
Komplett gekapselter Piezokeramik-Sensor zur Erfassung der Wirbel. Kein direkter Kontakt zum Medium.
