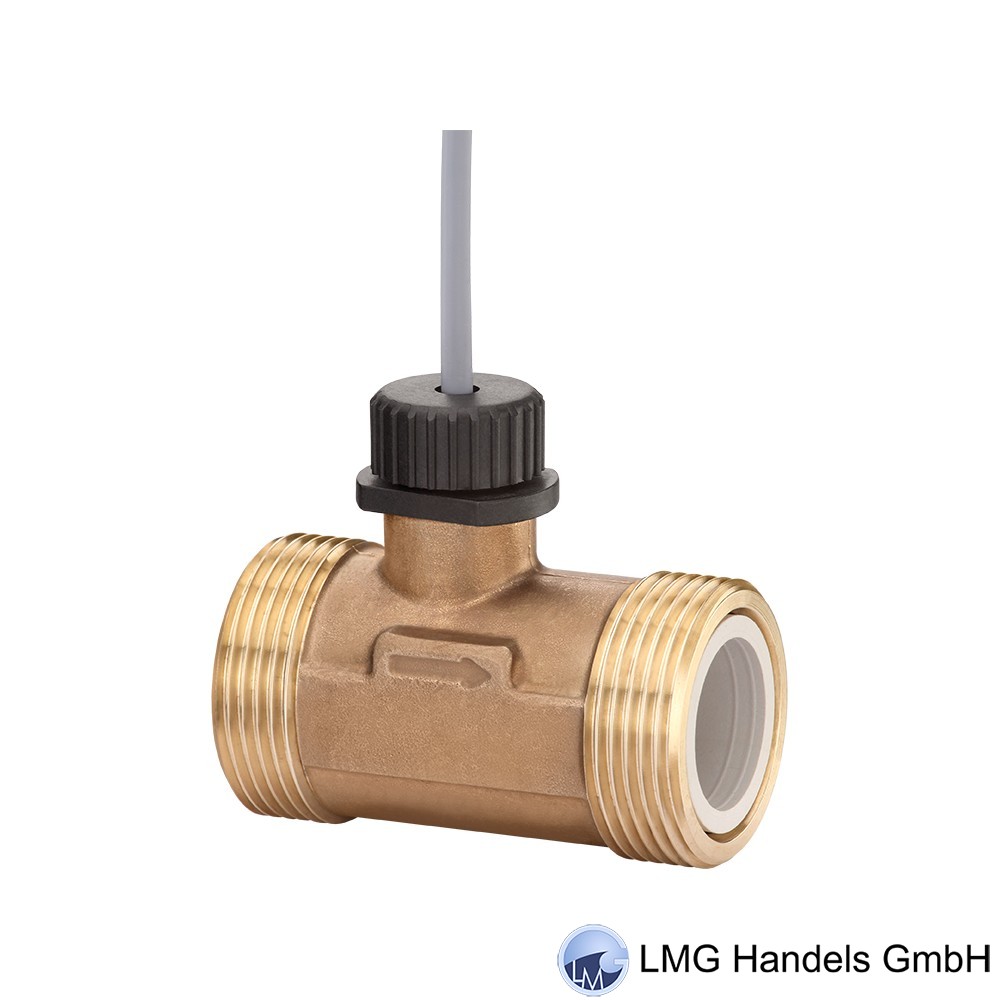

Turbinen Durchflusssensor VTH 25 Kunststoff

Funktionsprinzip:
Die in den Durchflusssensor einströmende Flüssigkeit versetzt das Turbinenrad in
Drehung. Durch hochwertige Saphirlager und die geringen Drehzahlen erreicht die Turbine
eine außergewöhnlich lange Lebensdauer. Die Rotordrehzahl wird nun in ein elektrisches
Pulssignal (Frequenz) umgesetzt:

• VTH und VTP sind mit Rotoren versehen,
die mit Magneten bestückt sind. Ein HallEffekt-Sensor
detektiert die Drehung des Rotors.

Somit steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur Verfügung.

Die SIKA-Durchflusssensor der Baureihe Turbotron VT...25 sind Messwertaufnehmer zur
Volumenstromerfassung oder für Dosieraufgaben von Flüssigkeiten.
Durch seine besonders kompakte Bauform, seinem sehr weiten Messbereich und seine
überzeugende Messgenauigkeit bestehen nahezu unbegrenzte Einsatzmöglichkeiten.


Technische Details:
Turbinen-Durchflusssensor
Typ VT2511KROFIN12
VTH 25 K6-180, SP-T2329
Rohrstück PP
Turbinen-Innenteile PPO Noryl
G1 1/4 Außengewinde, DN 25
Max. Mediumstemperatur 30°C bei 10 bar
Max. Mediumstemperatur 60°C bei 5 bar
Max. Mediumstemperatur 80°C bei 2 bar
Messbereich 4...160 l/min
Ausgang 65 Pulse / Liter, NPN open col.
PVC-Mantelleitung 2000 mm
Mit Hallsensor-Schutzbeschaltung
