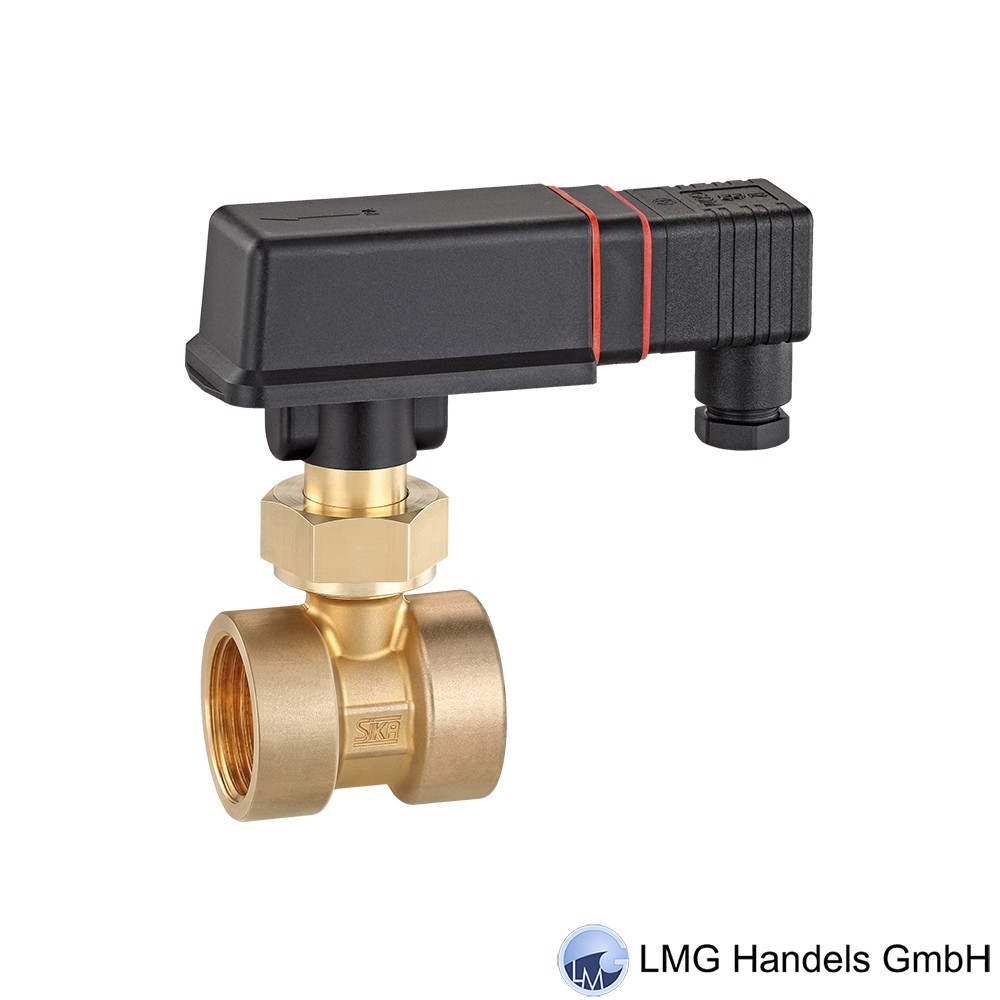

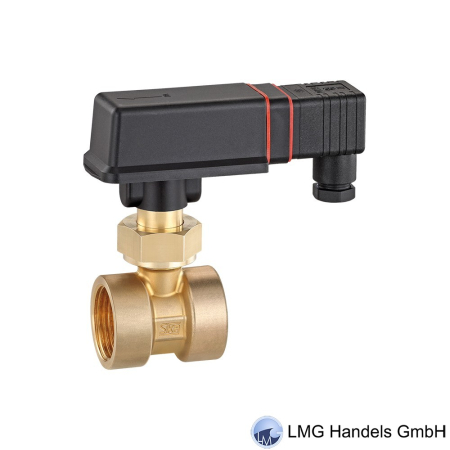

Strömungsschalter VHS 25 M
Messing, SP-S11868
Überwurfmutter G3/4
zum Direkteinbau in Rohrleitung DN 25
PN 25, max. Mediumstemperatur 110°C
Ausgang potentialfreier Kontakt
Schaltpunkt 10,0 l/min ± 10%
Kontakt öffnet bei Überschreitung
Gerätestecker + Leitungsdose EN 175301-803-A
PVC-Mantelleitung 1000 mm
Messing, SP-S11868
Überwurfmutter G3/4
zum Direkteinbau in Rohrleitung DN 25
PN 25, max. Mediumstemperatur 110°C
Ausgang potentialfreier Kontakt
Schaltpunkt 10,0 l/min ± 10%
Kontakt öffnet bei Überschreitung
Gerätestecker + Leitungsdose EN 175301-803-A
PVC-Mantelleitung 1000 mm
Funktionsprinzip:
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird.
Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt. Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird.
Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt. Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
