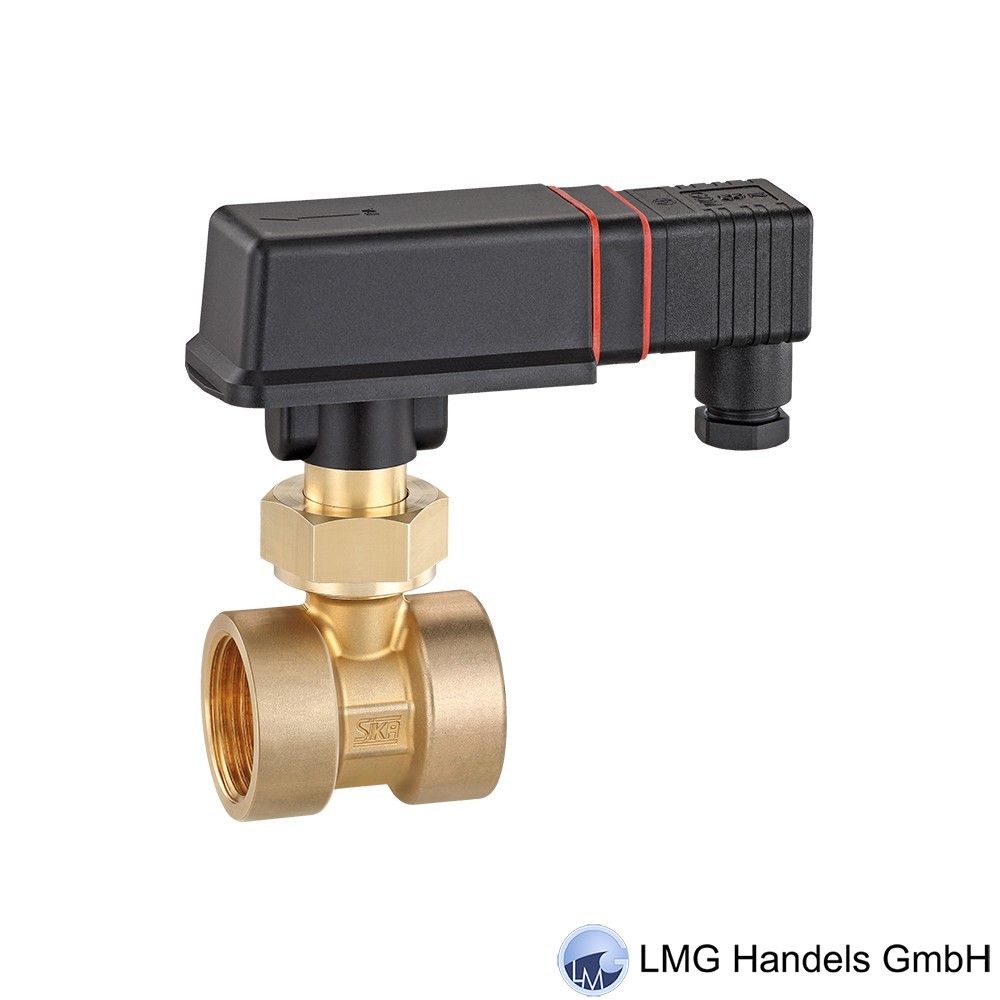

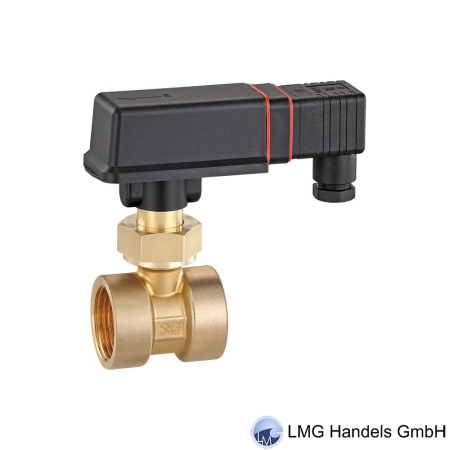

Messing, SP-S3592
Messing-Rohrstück, G1 Innengewinde
DN 25, PN 25
Max. Mediumstemperatur: 110°C
Ausgang potentialfreier Kontakt
Gerätestecker + Leitungsdose
EN 175301-803-A
Optionen: Gerätestecker EN 175301-803-A inkl. Leitungsdose mit 2 LED, Schaltspannung 24...230 V AC / DC ±20 %, Umgebungstemperatur -20 bis 70 °C Rundstecker M12 x 1 Messing-Hochdruckausführung - bis 160 bar (inkl. Zeugnis) Ausführungen für den Einsatz in explosionsfähiger Atmosphäre.
Messing-Rohrstück, G1 Innengewinde
DN 25, PN 25
Max. Mediumstemperatur: 110°C
Ausgang potentialfreier Kontakt
Gerätestecker + Leitungsdose
EN 175301-803-A
Optionen: Gerätestecker EN 175301-803-A inkl. Leitungsdose mit 2 LED, Schaltspannung 24...230 V AC / DC ±20 %, Umgebungstemperatur -20 bis 70 °C Rundstecker M12 x 1 Messing-Hochdruckausführung - bis 160 bar (inkl. Zeugnis) Ausführungen für den Einsatz in explosionsfähiger Atmosphäre.
Funktionsprinzip:
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird.
Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt. Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird.
Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt. Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
