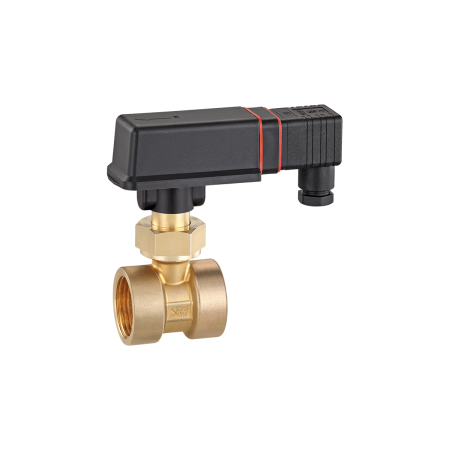

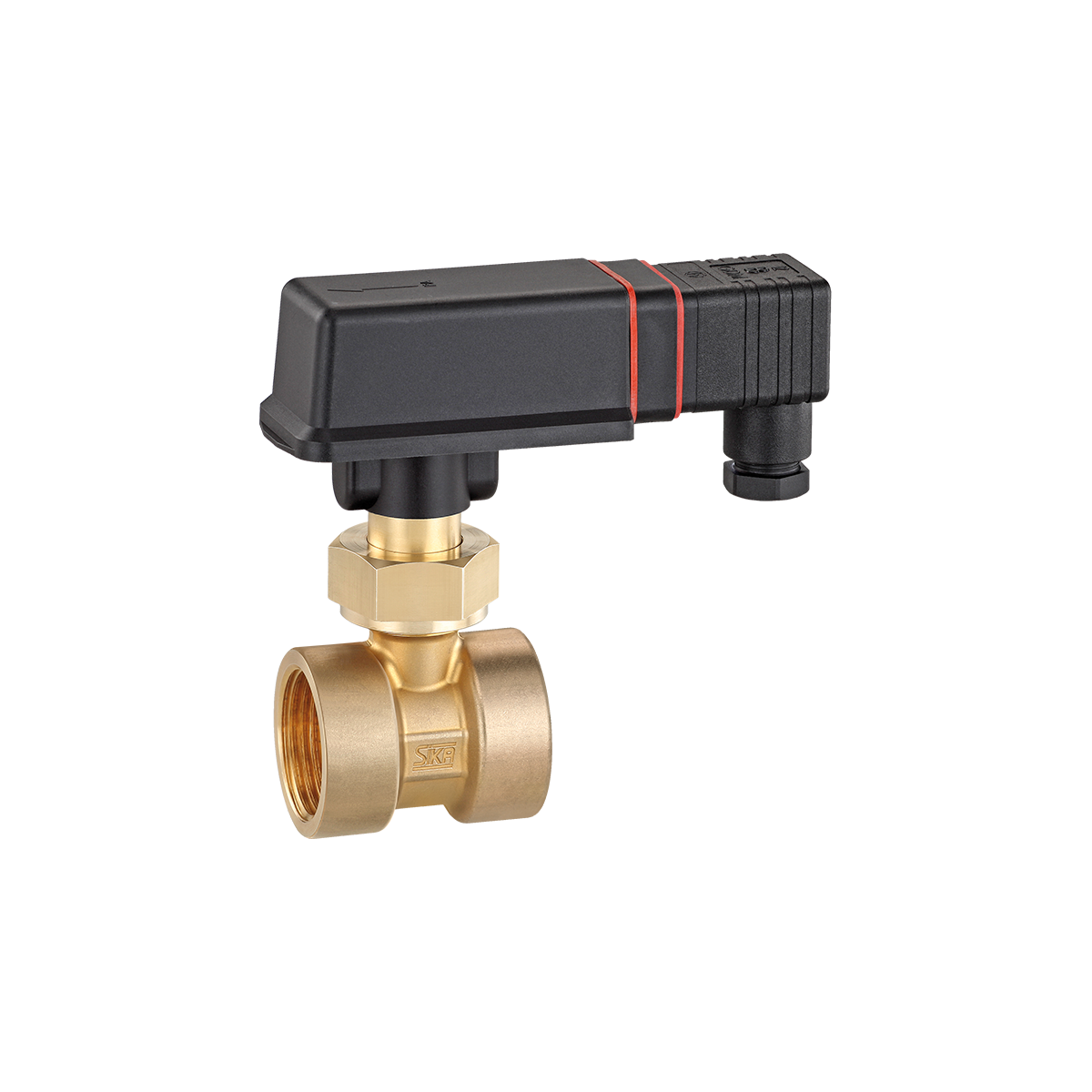

Messing SP-3590
Messing Rohrstück G1/2 Innengewinde
DN 15 PN 25
Max. Mediumstemperatur: 110°C
Ausgang potentialfreierKontakt
Gerätestecker + Leitungsdose
EN 175301-803-A
Funktionsprinzip
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.
Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Die SIKA-Strömungsschalter sind zur Minimum- bzw. zur Maximumüberwachung von Flüssigkeitsströmungen vorgesehen. Kundenspezifische Ausführungen sollten vor Bestellung besprochen werden damit die technische Daten gegenüber den Anforderungen angepasst werden können oder der Strömungsschalter den Anforderungen entsprechend generiert wird. Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
Einsatzbereiche
Heiztechnik, Industrielle Kühlkreisläufe, Wasserbehandlung, Trinkwasseranwendungen
