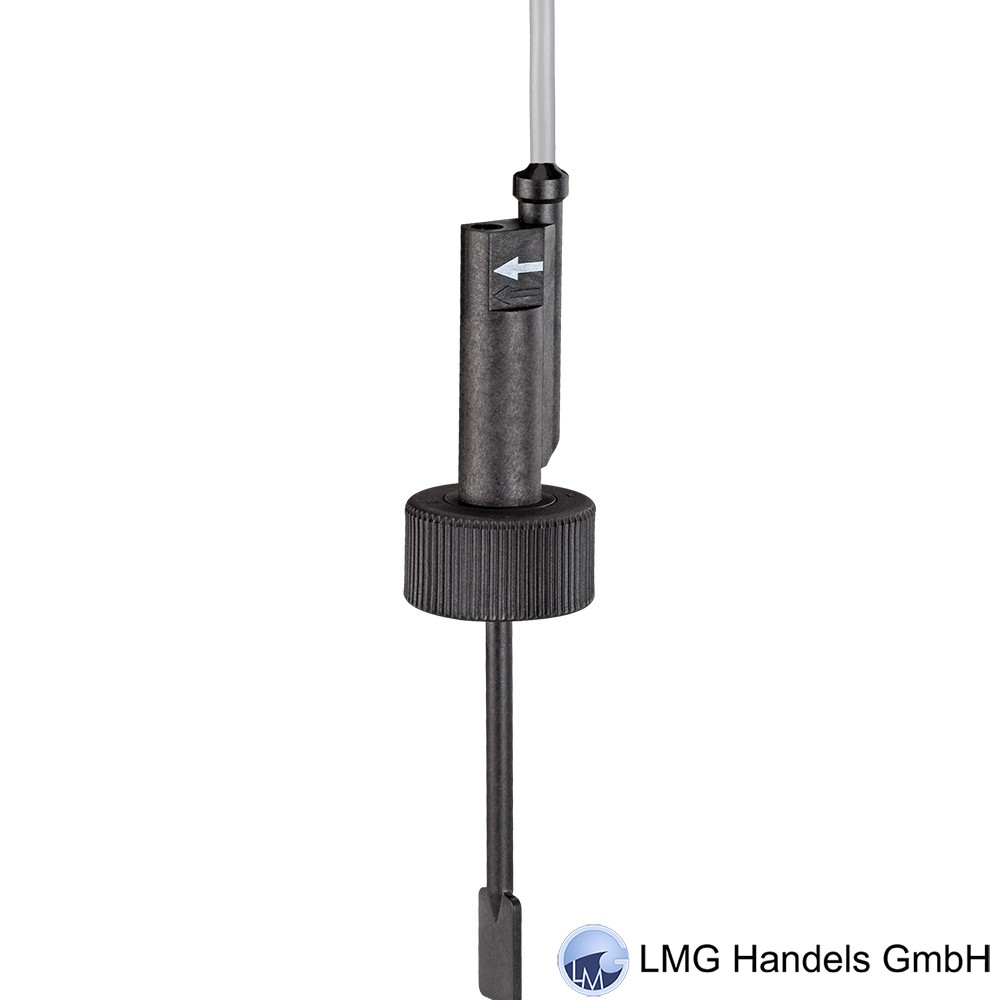

Typ: VKX05M2UNIST03
G3/4" Überwurfmutter BSP, für Rohre DN50 PN10
Max. Temperatur 100°C
Ausgang potentialfreier Kontakt
Set Point 20,0 l/min
Die SiKA-Strömungsschalter sind zur Minimum- bzw. zur Maximumüberwachung von Flüssigkeitsströmungen
vorgesehen.
Funktionsprinzip:
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet.
Bei diesem Magnet ist ein Reedkontakt, außerhalb der Strömung, plaziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft.
Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Der Magnet ändert seine Stellung zum Reedkontakt.
Der Kontakt schließt. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung
zurück und der Reedkontakt öffnet. Das Gerät wird in verschiedenen Ausführungen hergestellt. Welche Ausführung im Einzelfall
vorliegt, können Sie dem Typenschild am Gerät entnehmen.
G3/4" Überwurfmutter BSP, für Rohre DN50 PN10
Max. Temperatur 100°C
Ausgang potentialfreier Kontakt
Set Point 20,0 l/min
Die SiKA-Strömungsschalter sind zur Minimum- bzw. zur Maximumüberwachung von Flüssigkeitsströmungen
vorgesehen.
Funktionsprinzip:
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet.
Bei diesem Magnet ist ein Reedkontakt, außerhalb der Strömung, plaziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft.
Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Der Magnet ändert seine Stellung zum Reedkontakt.
Der Kontakt schließt. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung
zurück und der Reedkontakt öffnet. Das Gerät wird in verschiedenen Ausführungen hergestellt. Welche Ausführung im Einzelfall
vorliegt, können Sie dem Typenschild am Gerät entnehmen.
