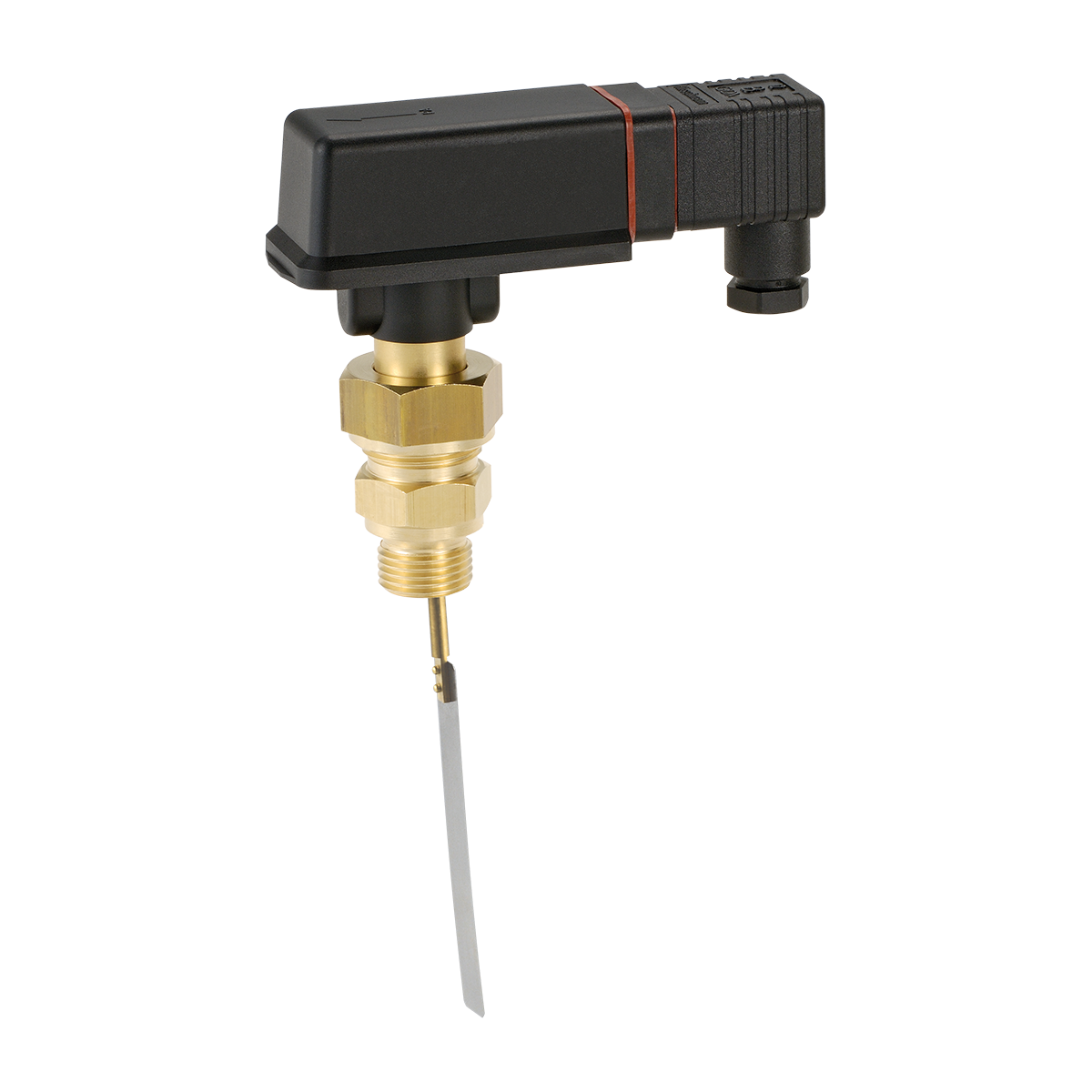

Strömungsschalter VHS 25 M
Messing, Paddel-Edelstahl, SP-S4188
Überwurfmutter G3/4
Messing-Gewindenippel D=15mm
zum Direkteinbau in Rohrleitung, PN 25
max. Mediumstemperatur 110°C
Ausgang potentialfreier Kontakt
Schaltpunkt 16,0 + 2,0 l/min
Kontakt öffnet bei Unterschreitung
Kabelverschraubung M12x1,5
PVC-Mantelleitung 1500mm
Widerstand R=249 Ohm
Messing, Paddel-Edelstahl, SP-S4188
Überwurfmutter G3/4
Messing-Gewindenippel D=15mm
zum Direkteinbau in Rohrleitung, PN 25
max. Mediumstemperatur 110°C
Ausgang potentialfreier Kontakt
Schaltpunkt 16,0 + 2,0 l/min
Kontakt öffnet bei Unterschreitung
Kabelverschraubung M12x1,5
PVC-Mantelleitung 1500mm
Widerstand R=249 Ohm
Die SIKA Strömungsschalter werden für die Überwachung von Volumen-strömen eingesetzt. Je nach Anforderungen sind sie für verschiedene Nennweiten und Schaltpunktbereiche verfügbar. Durch das "Baukastenprinzip" können die Produktvarianten und Optionen für unterschiedlichste Anwendungen abgestimmt werden. Die weiten Temperatur- und Druckbereiche genauso wie die Werkstoffauswahl oder die diversen Anschlussmöglichkeiten bieten eine sehr große Flexibiltät. Darum kommen SIKA Strömungs-schalter in vielen Bereichen zum Einsatz:
• Heiztechnik
• Industrielle Kühlkreisläufe
• Wasserbehandlung
• Trinkwasseranwendungen
Funktionsprinzip
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.
Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
• Heiztechnik
• Industrielle Kühlkreisläufe
• Wasserbehandlung
• Trinkwasseranwendungen
Funktionsprinzip
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.
Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
