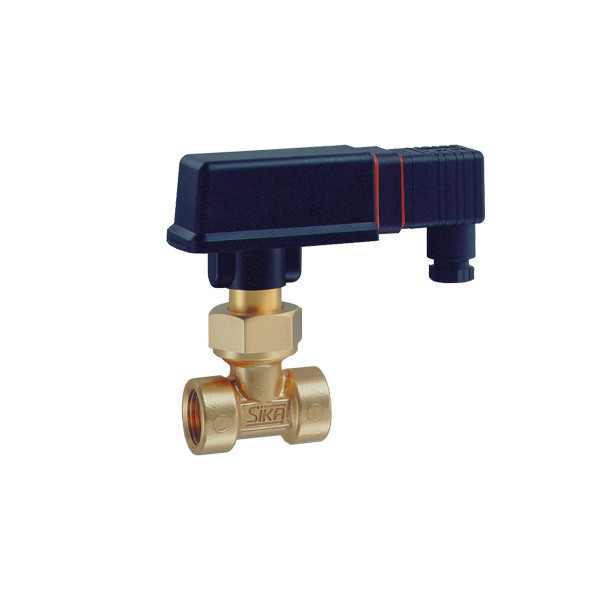

Messing Rohrstück G3/8" Innengewinde,
mit PVDF-Lagerbuchsen,
DN 10, PN 25
max Mediumstemperatur 110°C
Ausgang potentialfreier Kontakt
Schaltpunkt: 3 l/min,
Kontakt bei Unterschreitung öffnend
Gerätestecker + Leitungsdose EN 175301-803-A
Zulassungen: TÜV Rheinland WRAS
Mögliche Einsatzbereiche Strömungsschalter aus Metall mit Rohrstück VHS
Die SIKA Strömungsschalter werden für die Überwachung von Volumen-strömen eingesetzt. Je nach Anforderungen sind sie für verschiedene Nennweiten und Schaltpunktbereiche verfügbar.
Durch das "Baukastenprinzip" können die Produktvarianten und Optionen für unterschiedlichste Anwen-dungen abgestimmt werden. Die weiten Temperatur- und Druckbereiche genauso wie die
Werkstoffauswahl oder die diversen Anschlussmöglich-keiten bieten eine sehr große Flexibiltät. Darum kommen SIKA Strömungs-schalter in vielen Bereichen zum Einsatz:HeiztechnikIndustrielle, Kühlkreisläufe, Wasserbehandlung, Trinkwasseranwendungen
Funktionsprinzip
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.
Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt,
der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
Die SIKA-Strömungsschalter sind zur Minimum- bzw. zur Maximumüberwachung von Flüssigkeitsströmungen
vorgesehen. Kundenspezifische Ausführungen sollten vor Bestellung besprochen werden damit die technische Daten gegenüber den Anforderungen angepasst werden können
oder der Strömungsschalter den Anforderungen entsprechend generiert wird.
Die SIKA Strömungsschalter werden für die Überwachung von Volumen-strömen eingesetzt. Je nach Anforderungen sind sie für verschiedene Nennweiten und Schaltpunktbereiche verfügbar.
Durch das "Baukastenprinzip" können die Produktvarianten und Optionen für unterschiedlichste Anwen-dungen abgestimmt werden. Die weiten Temperatur- und Druckbereiche genauso wie die
Werkstoffauswahl oder die diversen Anschlussmöglich-keiten bieten eine sehr große Flexibiltät. Darum kommen SIKA Strömungs-schalter in vielen Bereichen zum Einsatz:HeiztechnikIndustrielle, Kühlkreisläufe, Wasserbehandlung, Trinkwasseranwendungen
Funktionsprinzip
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.
Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt,
der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
Die SIKA-Strömungsschalter sind zur Minimum- bzw. zur Maximumüberwachung von Flüssigkeitsströmungen
vorgesehen. Kundenspezifische Ausführungen sollten vor Bestellung besprochen werden damit die technische Daten gegenüber den Anforderungen angepasst werden können
oder der Strömungsschalter den Anforderungen entsprechend generiert wird.
