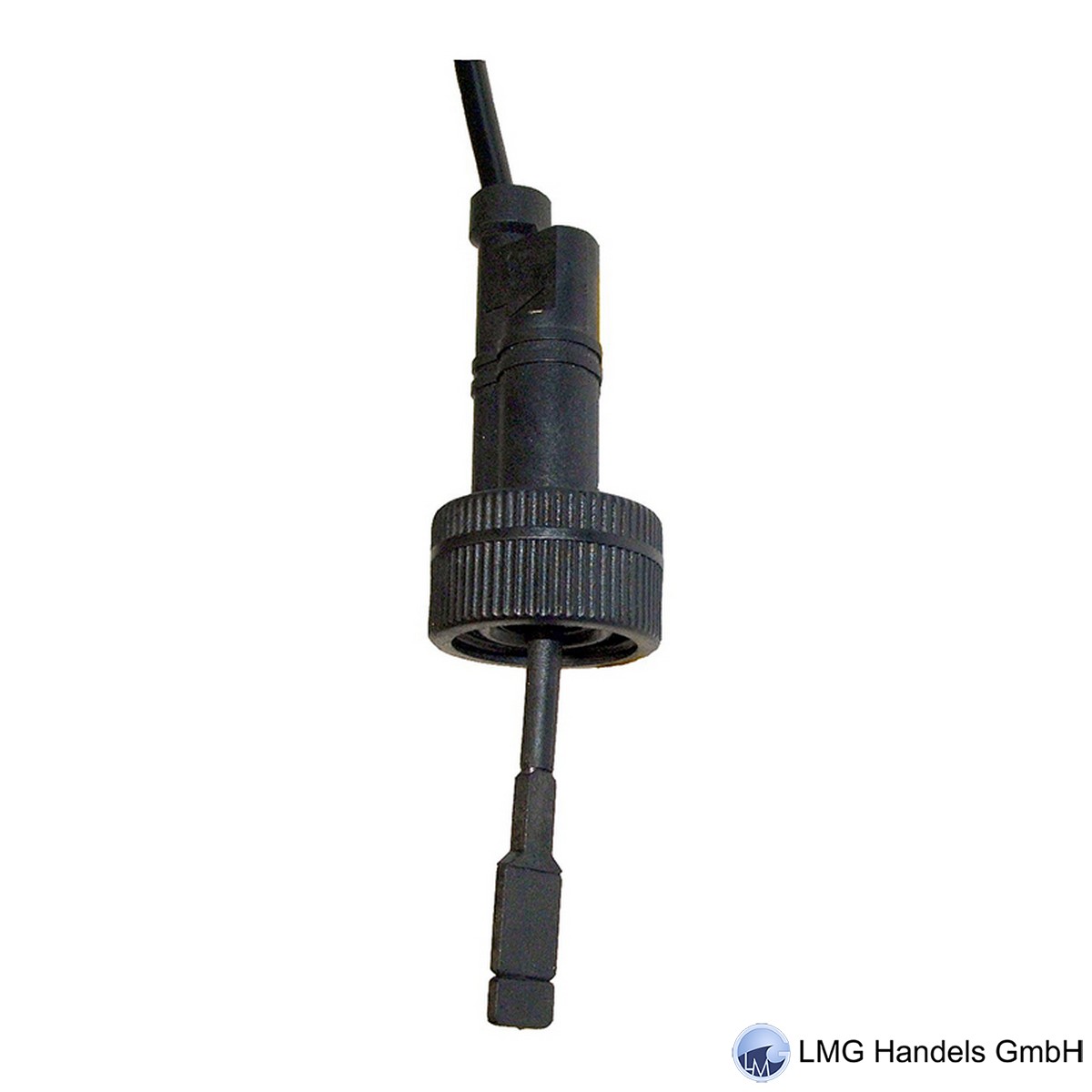

Paddelschalter
Anschlussart: Überwurfmutter G ¾
Paddellänge: 80 mm für DN 50 / 65 / 80
Gehäuse/Paddel: Noryl (PPO) - Überwurfmutter ¾
Magnet: Bariumferrit
Achse: Titan
Dichtung: FKM 14 x 4 mm - Teile Nr. 656-3144
Druckfestigkeit: PN 10
Medientemperatur: -20 ... +85 °C
Umgebungstemperatur: -20 ... +70 °C
Schaltpunkt: Abhängig v. Stutzenhöhe u. NW
El. Kontakt: Reed-Schalter
El. Anschluss: Kabel 2 m
Anschlussbild: Schließer, Anschlussbild Nr. 0.372
Kontaktbelastbarkeit: 240 V AC / 46 V DC 1 A 100 VA/W
Schutzart: IP65
Anschlussart: Überwurfmutter G ¾
Paddellänge: 80 mm für DN 50 / 65 / 80
Gehäuse/Paddel: Noryl (PPO) - Überwurfmutter ¾
Magnet: Bariumferrit
Achse: Titan
Dichtung: FKM 14 x 4 mm - Teile Nr. 656-3144
Druckfestigkeit: PN 10
Medientemperatur: -20 ... +85 °C
Umgebungstemperatur: -20 ... +70 °C
Schaltpunkt: Abhängig v. Stutzenhöhe u. NW
El. Kontakt: Reed-Schalter
El. Anschluss: Kabel 2 m
Anschlussbild: Schließer, Anschlussbild Nr. 0.372
Kontaktbelastbarkeit: 240 V AC / 46 V DC 1 A 100 VA/W
Schutzart: IP65
Der Paddeldurchflusswächter in Kunststoffausführung verfügt über eine Titanachse, die eine reibungsarme Lagerung gewährleistet. Das Paddel folgt dem Durchfluss gegen die Kraft von zwei als Feder wirkenden Magneten. Der Paddelmagnet aktiviert auch einen außerhalb des Strömungsraumes positionierten Reedkontakt.
Das Paddel ist in zwei Standardlängen lieferbar, wobei jedes Paddel auch noch an einer Sollbruchstelle gekürzt werden kann.
Wiederholgenau
Geringer Druckverlust
Hermetische Trennung zwischen elektrischem und hydraulischem Bauteil
Das Paddel ist in zwei Standardlängen lieferbar, wobei jedes Paddel auch noch an einer Sollbruchstelle gekürzt werden kann.
Wiederholgenau
Geringer Druckverlust
Hermetische Trennung zwischen elektrischem und hydraulischem Bauteil
