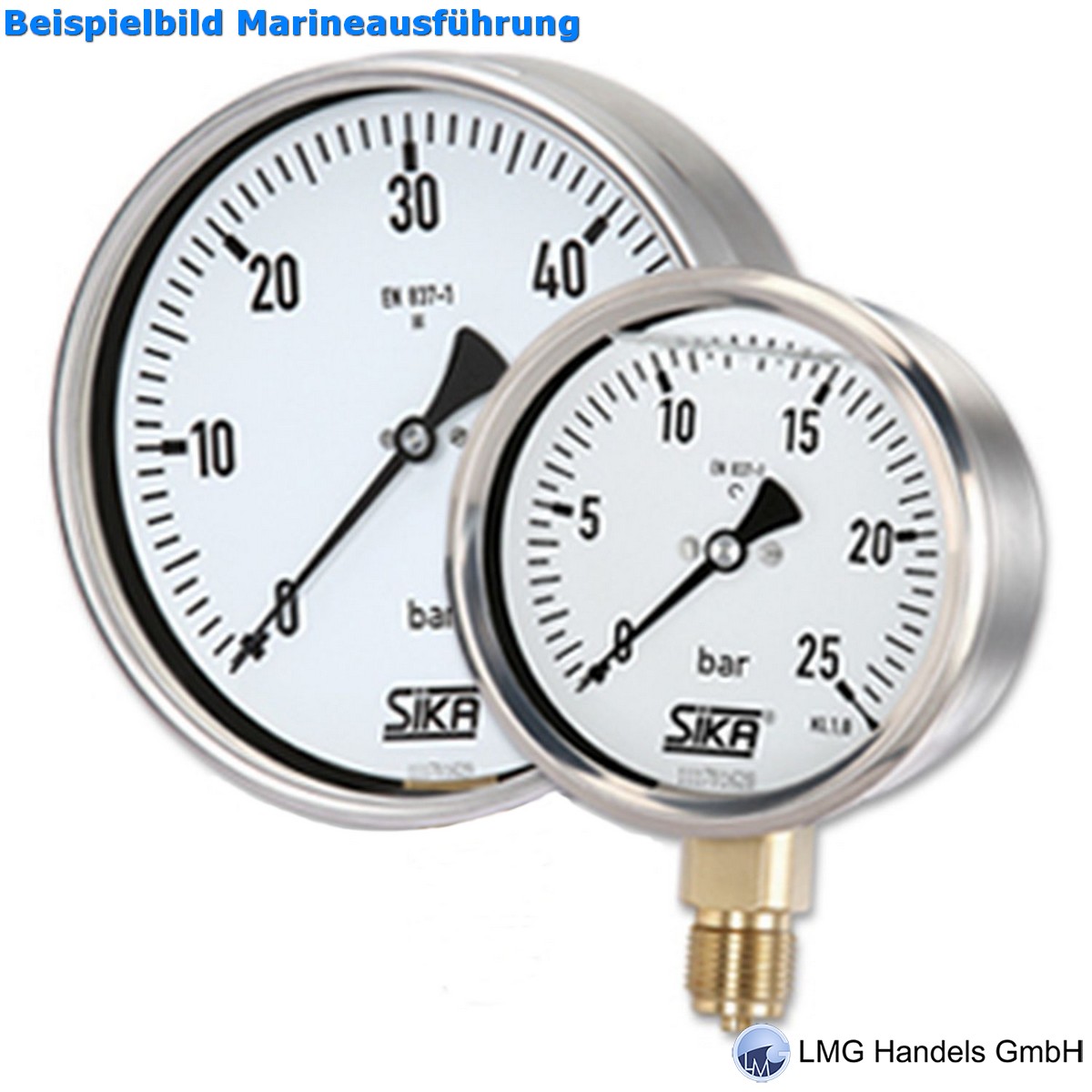

SIKA Rohrfedermanometer Marineausführung,
Typ MRE-M, Fig.5, Kl. 1,6, EN 837,
Bördelringgehäuse Edelstahl 1.4301,
Nenngröße 63 mm,
mit Klemmbügelbefestigung,
mit Glyzerinfüllung,
Anzeigebereich 0...10 bar,
Anschluss rückseitig mittig, G 1/4, Messing
Adapter auf M12x1,5 Messing
Manometer von SIKA sind Qualitätsmessgeräte für den Einsatz in industriellen Anwendungen. Sie sind grundsätzlich mit Edelstahlgehäuse ausgestattet und erfüllen die europäische Normen EN 837-1 bis EN 837-3. SIKA bietet Geräte in verschiedenen Ausführungen. Das Funktionsprinzip bei allen Ausführungen: Das Messglied (eine Rohrfeder) verformt sich unter dem Einfluss eines Druckes elastisch. Diese Bewegung wird auf ein Zeigerwerk übertragen.
Rohrfedermanometer
Rohrfedermanometer sind die in vielen Bereichen gängigste Ausführung und dienen zum Messen mittlerer und hoher Drücke. Rohrfedermanometer decken Messspannen von 600 mbar bis zu 1600 bar ab. Das Messglied besteht aus einer kreis-, schnecken- oder schraubenförmig aufgewickelten Rohrfeder, auch Bourdonfeder genannt. Wird der Innenraum der Feder einem Überdruck ausgesetzt, streckt diese sich nach außen. Bei Unterdruck zieht sie sich nach innen. Diese Bewegung ist das Maß für den zu messenden Druck und wird auf das Zeigerwerk übertragen.
Glycerinfüllung
Manometer mit Glycerinfüllung eignen sich hervorragend für den Einsatz in Anlagen mit stark schwankenden oder pulsierenden Betriebsdrücken (z.B. in Großdieselmotoren oder dicht hinter Pumpen). Die Glycerinfüllung dient im Messsystem als Dämpfung und erhöht die Lebensdauer des Manometers. Manometer mit Glycerinfüllung werden mit einem dichten Stopfen an der Oberseite des Gehäuses ausgeliefert. Dieser Stopfen verhindert ein Auslaufen der Füllung aus dem Manometer beim Transport. Damit das Manometer nach dem Einbau korrekte Drücke anzeigen kann muss der Stopfen geöffnet werden. Hierfür muss das eingebaute Manometer nach oben ausgerichtet sein.
Rohrfedermanometer
Rohrfedermanometer sind die in vielen Bereichen gängigste Ausführung und dienen zum Messen mittlerer und hoher Drücke. Rohrfedermanometer decken Messspannen von 600 mbar bis zu 1600 bar ab. Das Messglied besteht aus einer kreis-, schnecken- oder schraubenförmig aufgewickelten Rohrfeder, auch Bourdonfeder genannt. Wird der Innenraum der Feder einem Überdruck ausgesetzt, streckt diese sich nach außen. Bei Unterdruck zieht sie sich nach innen. Diese Bewegung ist das Maß für den zu messenden Druck und wird auf das Zeigerwerk übertragen.
Glycerinfüllung
Manometer mit Glycerinfüllung eignen sich hervorragend für den Einsatz in Anlagen mit stark schwankenden oder pulsierenden Betriebsdrücken (z.B. in Großdieselmotoren oder dicht hinter Pumpen). Die Glycerinfüllung dient im Messsystem als Dämpfung und erhöht die Lebensdauer des Manometers. Manometer mit Glycerinfüllung werden mit einem dichten Stopfen an der Oberseite des Gehäuses ausgeliefert. Dieser Stopfen verhindert ein Auslaufen der Füllung aus dem Manometer beim Transport. Damit das Manometer nach dem Einbau korrekte Drücke anzeigen kann muss der Stopfen geöffnet werden. Hierfür muss das eingebaute Manometer nach oben ausgerichtet sein.
