Restposten Abverkauf Lagerauflösung - Karton unschön
Trasmitter für relative Feuchte und Temperatur HD 9012 TO 350 230 Vac
Aktiver relative Feuchte und Temperatur Transmitter bzw. Messumformer.
Messbereich rel. Feuchte 5÷98% r.F.
Messbereich Temperatur -30°C +130°C
Montage horizontal: im allgemeinen in einem Kanal; eine Rohrverschraubung mit Gewinde von 1/2” ist verfügbar.
Transmitter 350mm
Die Messungformer für relative Feuchte und Temperatur der Serie HD 8907 T... / HD 8908 T... / HD 9011 T... / HD 9012 T...,
wandeln die relative Feuchte und die Temperatur von zwei Sensoren in zwei analoge Signale, die zwischen 0÷20 mA, zwischen 4÷20 mA oder zwischen 0÷10 Vdc liegen können.
Diese Transmitter sind aktive Transmitter und werden mit 24 Vac oder 240 Vac betrieben.
Ihre akkurate Konstruktion und die Auswahl der Bauteile bewirken die Präzision anhaltende Zuverlässigkeit dieser Geräte.
Die Messumformer der Serien HD 8907 T... und HD 9011 T... besitzen nur einen kapazitiven Sensor für die relative Feuchte, während die serien HD 8908 T... und HD 9012 T... zwei Sensoren haben, einen kapazitiven für die relative Feuchte und einen Pt100-Platinwiderstand für Temperaturmessung.
Die Messungen beziehen sich auf einen Luftdruck von 1013,25 hPa. Das Ausgangssignal, welches mittels Jumper auf ein Strom- oder Spannungssignal festgelegt werdenkann, ist direkt proportional zu der zu untersuchenden physikalischen Größe.
SENSOR
Der Luftfeuchtsensor ist ein Kondensator, dessen Dielektrikum sich aus einem hygroskopischen Polymer zusammensetzt. Da die relative dielektrische Konstante von Wasser etwa 80 ist, erhält man eine starke Veränderung der Kapazität, wenn der Feuchtegehalt des Polymers variiert. Die besonderen Vorteile dieses Sensortyps sind seine gute Linearität, seine Unempfindlichkeit gegen Temperaturschwankungen, kurze Ansprechzeit und seine lange Lebensdauer.
Während des Gebrauchs empfiehlt es sich, die Verträglichkeit des verwendeten Sensors mit dem Messmedium gelegentlich zu kontrollieren. Der Sensor verliert seine Genauigkeit mit dem Moment, wenn sich auf seiner Oberfläche Kondensate bestimmter chemischer Verbindung (z.B. Lösungsmittel oder Glykole) bilden.
Die Temperatur wird mittels eines Pt100 Thermowiderstandes gemessen. Die Änderung des Pt100 Widerstands wird in ein lineares Signal der Temperatur transformiert.
SIGNALÜBERTRAGUNG
Die elektronische Schaltung ist so gestaltet, daß der fließende Strom linear mit der Zunahme der Luftfeuchte bwz. der Temperatur ansteigt. Der Leitungswiderstand beeinflußt die Genaiugkeit der Messung nicht. Wenn der Spannungsausgang (0÷10 Vdc) genutzt wird, sei an die Ausgangsimpedenz des Senders erinnert, welche 500 Ohm ±0,2% beträgt.
Aus diesem Grunde muß der Empfänger eine hohe Impedenz haben. In der Nähe von Starkstromkabeln oder Maschinen, die elektromagnetische Störungen verursachen, ist es notwendig, die Verbindungskbel in einem separaten Kanal oder in einem gewissen Abstand zu verlegen, so daß sie von den Störquellen isoliert wird.
INSTALLATION
Die Präzision der Messung ist unabhängig von der Lage des Transmitters. Jedoch ist es ratsam, den Transmitter so zu installieren, daß der Sensor nach unten zeigt, um die Ansammlung von Staub auf dem Filter zu reduzieren.
Der Transmitter darf nicht in unmittelbarer Umgebung einer Wärmequelle installiert werden, da die Erwärmung der Luft eine Verringerung der relativen Luftfeuchte (bei konstantem Wasserdampfdruck) nach sich zieht.
MONTAGE

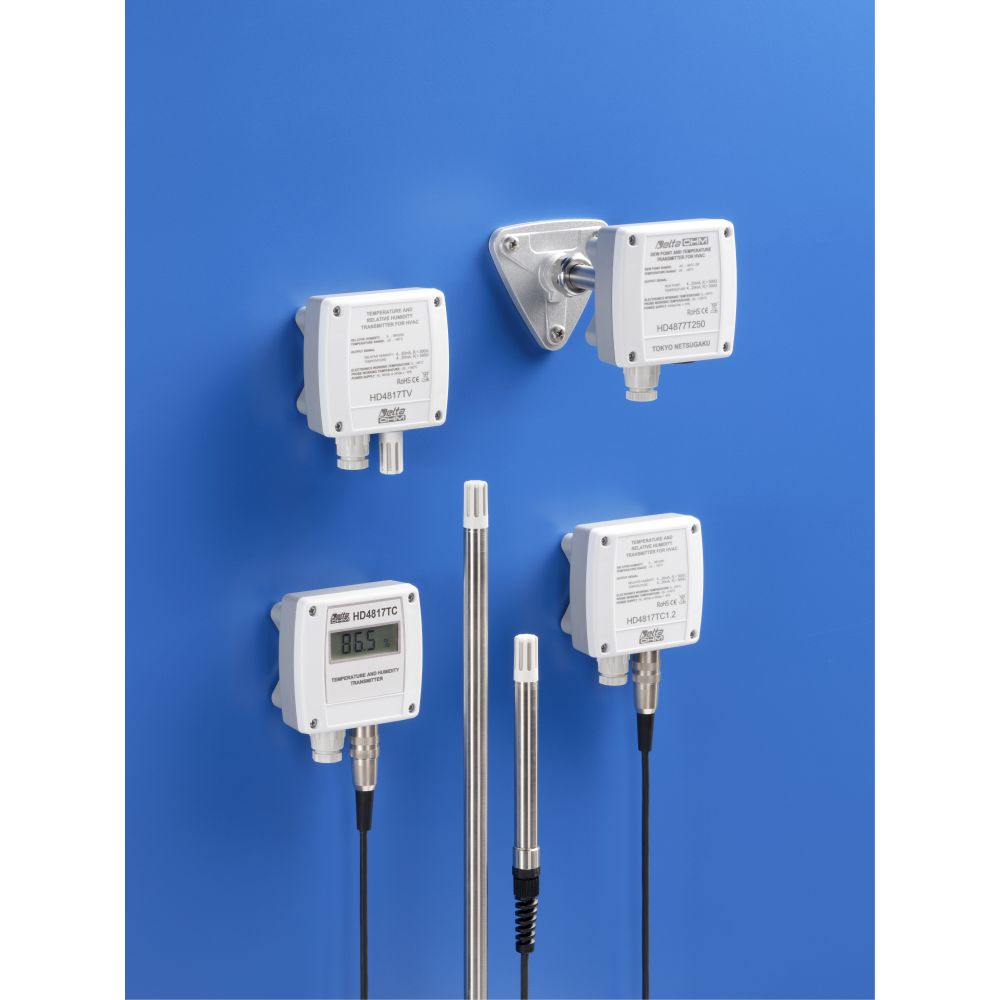

Die Transmitter können in drei verschiedenen Konfigurationen installiert werden:
a) horizontal: im allgemeinen in einem Kanal; eine Rohrverschraubung mit Gewinde von 1/2” ist verfügbar.
Modelle: HD 8907 TO 150, HD 8908 TO 150, HD 9011 TO 150, HD 9011, TO 350, HD 9011 TO 550, HD 9012 TO 150, HD 9012 TO 350, HD 9012, TO 550.
b) vertikal: im allgemeinen zur Wandmontage.
Modelle: HD 8907 TV 150, HD 8908 TV 150, HD 9011 TV 150, HD 9012, TV 150.
c) version mit Kabel: in diesem Fall ist der Elektronikteil des Transmitters fest an einer Wand unter normalen Umgebungsbedingungen montiert. Die Sonde mit dem kabel (1,5 m) kann in Kammern, Öfen oder unter anderen agressiven Umgebungsbedingungen installiert werden, ohne dass die Elektronik Schaden nehmen kann.
Achtung: die Sonde und der elektronische Teil von TC Modellen haben dieselbe Seriennummer, sie könnten nicht mit teilen von anderen Transmittern getauscht werden.
Modelle: HD 8907 TC 150, HD 8908 TC 150, HD 9011 TC 150, HD 9011, TC 350, HD 9011 TC 550, HD 9012 TC 150, HD 9012 TC 350
BESTELLNUMMERN
HD 8907 TV 150, ...TO 150, ...TC 150: Trasmitter für relative Feuchte.
HD 8908 TV 150, ...TO 150, ...TC 150: Trasmitter für relative Feuchte und Temperatur.
HD 9011 TV 150, ...TO 150, ...TO 350, ...TO 550, ...TC 150, ...TC 350: Trasmitter für relative Feuchte.
HD 9012 TV 150, ...TO 150, ...TO 350, ...TO 550, ...TC 150, ...TC 350: Trasmitter für relative Feuchte und Temperatur.
