Luftgeschwindigkeitstransmitter für HLK- und Kanalüberwachung

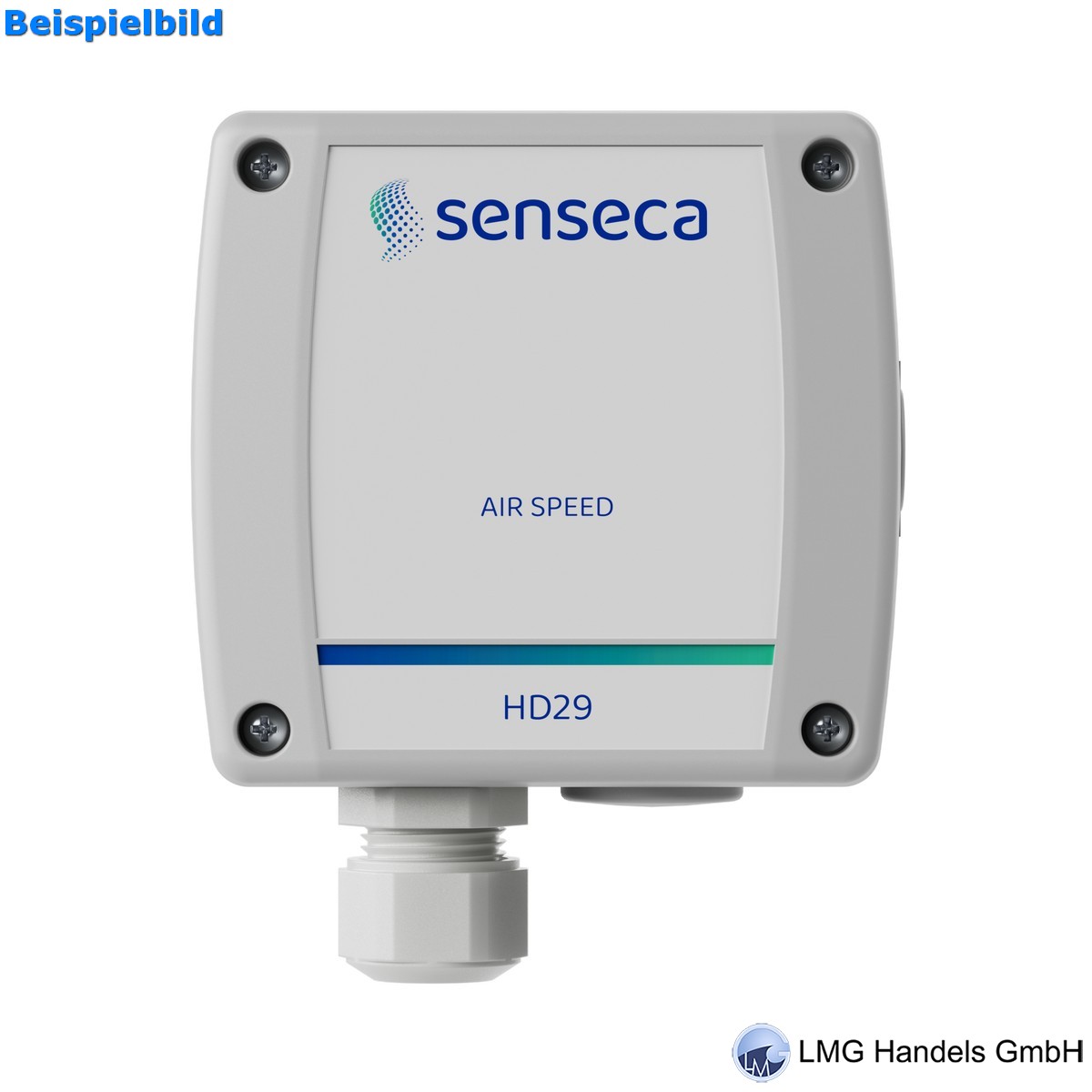

Die Luftstromregelung hängt von stabilen und korrekt positionierten Messpunkten ab. Die Messumformer der Serie HD29 erfassen die Luftgeschwindigkeit sowie je nach Modell Temperatur und relative Feuchte für HLK-Anwendungen, Gebäudeleittechnik, Reinräume, industrielle Anlagen, Museen, pharmazeutische Umgebungen und weitere Aufgaben der Lüftungsüberwachung.

Die Installation richtet sich nach der Kanal- und Gehäusekonfiguration. Fest montierte horizontale Sonden eignen sich für eine strömungsgünstige Kanalmontage, während kabelgebundene Sonden Flexibilität bei komplexen Aufbauten bieten. Der Sondenschaft aus Edelstahl, die eingravierte Tiefenskala und die Referenzmarkierung für die Strömungsrichtung unterstützen die korrekte Positionierung, wobei das Gehäuse des Messumformers über die Schutzart IP65 verfügt.

Die Serie lässt sich sowohl in analoge als auch in digitale Systeme integrieren. Die Modelle sind mit aktivem 4…20-mA-Ausgang, 0…10-Vdc-Ausgang oder RS485-Ausgang mit Modbus-RTU oder proprietärem ASCII-Protokoll erhältlich. Die Analogversionen bieten wählbare Geschwindigkeitsbereiche bis 20 m/s, während die digitalen Modelle einen Bereich von 0,05…20 m/s mit einer Geschwindigkeitsauflösung von 0,01 m/s abdecken.




Präzise Luftstromdaten

Misst 0,05...20 m/s, bei den digitalen Modellen HD29S mit einer Auflösung von 0,01 m/s.



Multiparameter-Ansicht

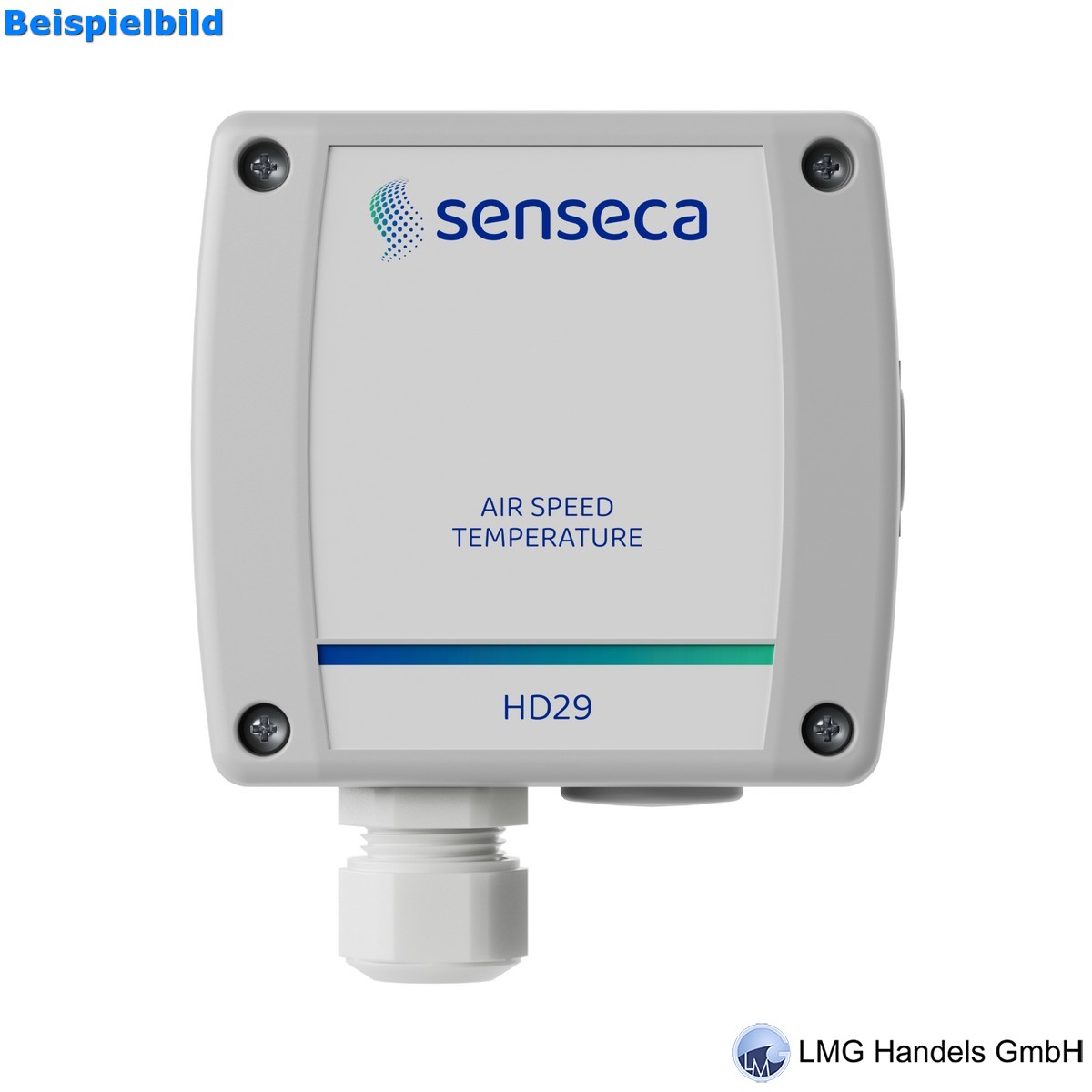

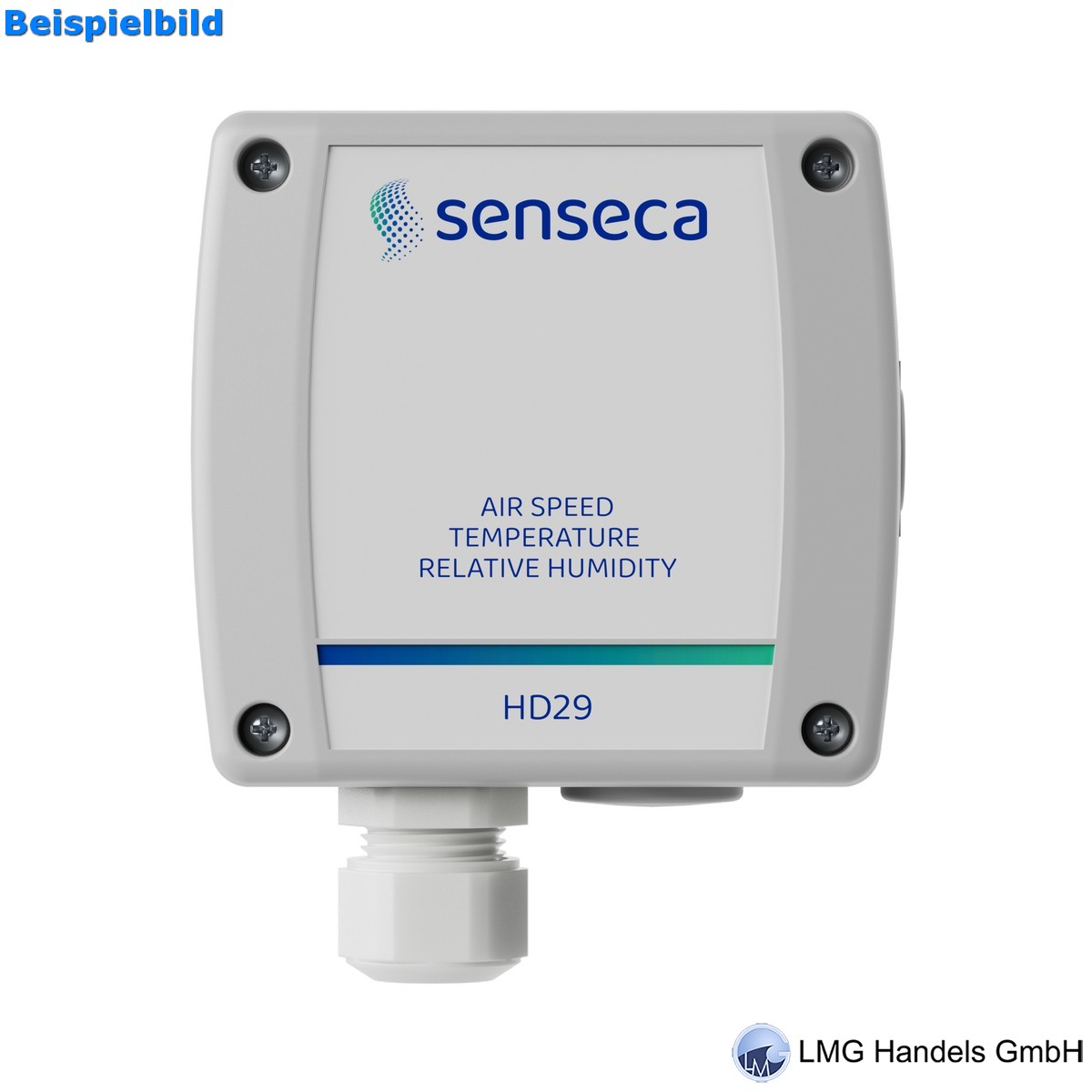

Die Modelle messen die Luftgeschwindigkeit sowie optional die Temperatur von -10...+60 °C und die relative Feuchte von 0...100 %.



Installationsflexibilität

Fest montierte Sonden oder Kabelsonden mit eingravierter Tiefenskala unterstützen die Positionierung im Kanal.



Systemfähige Ausgänge

Wählen Sie je nach Modell aktiven 4...20-mA-, 0...10-Vdc- oder RS485-Modbus-RTU-Ausgang.


Sondenkonfigurationen

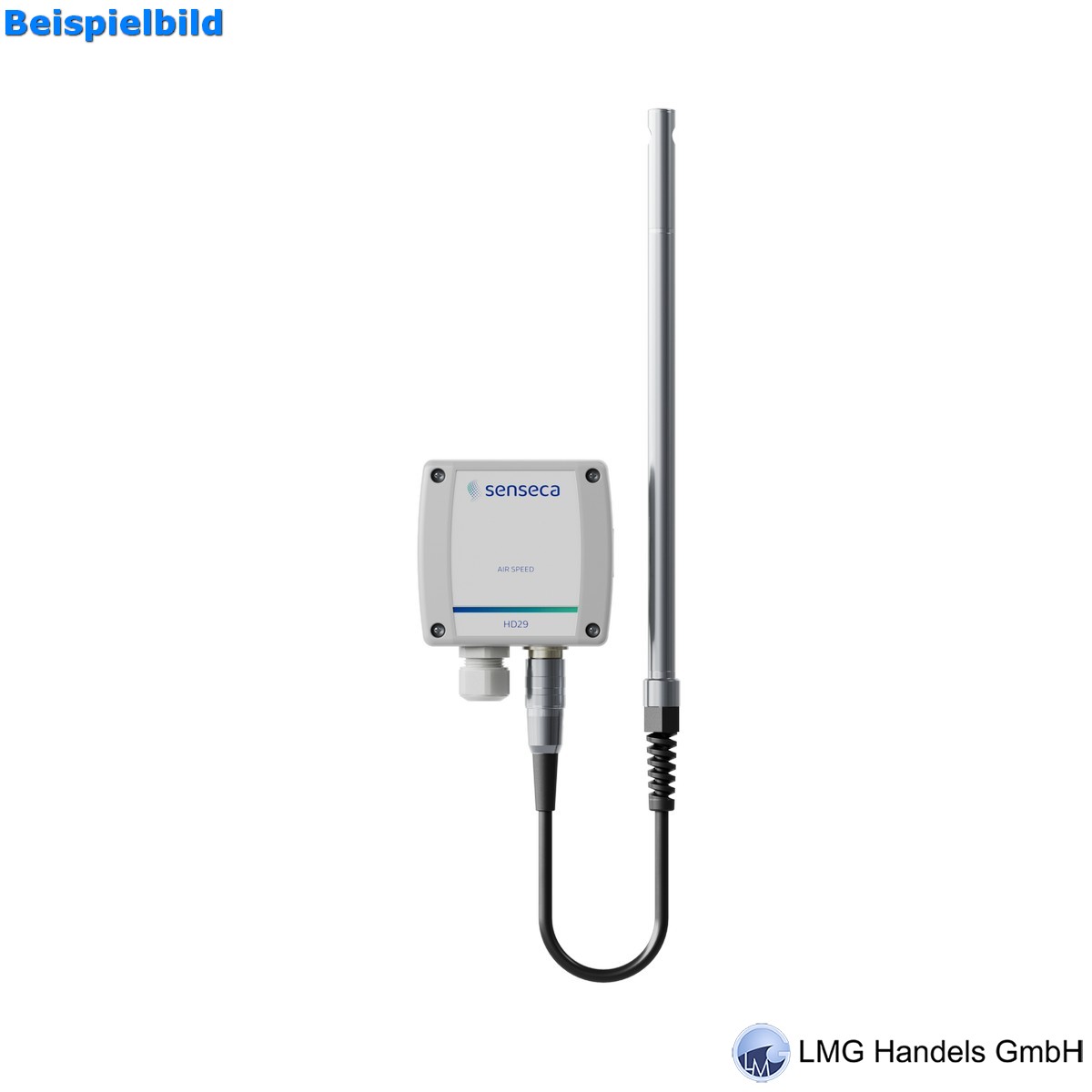

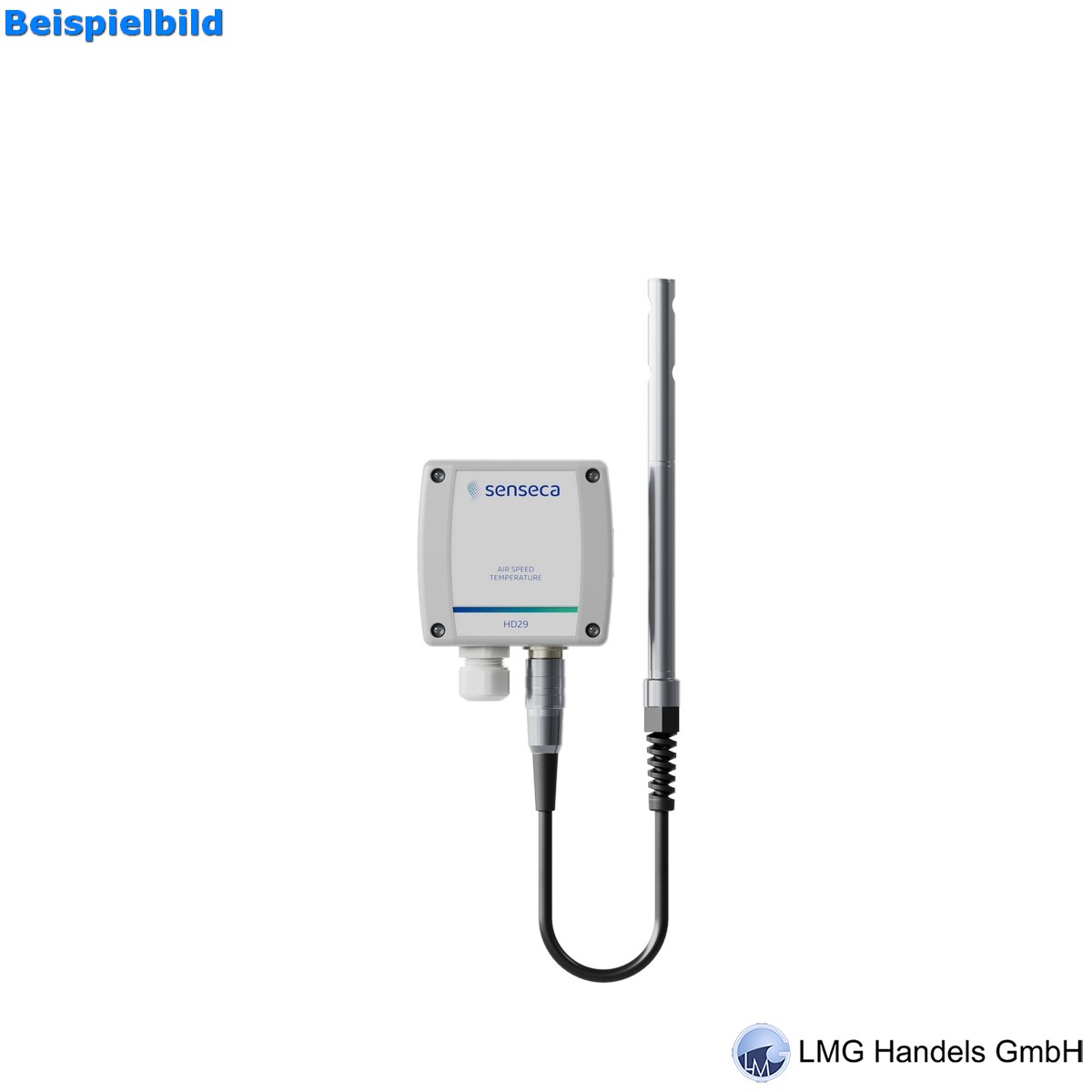

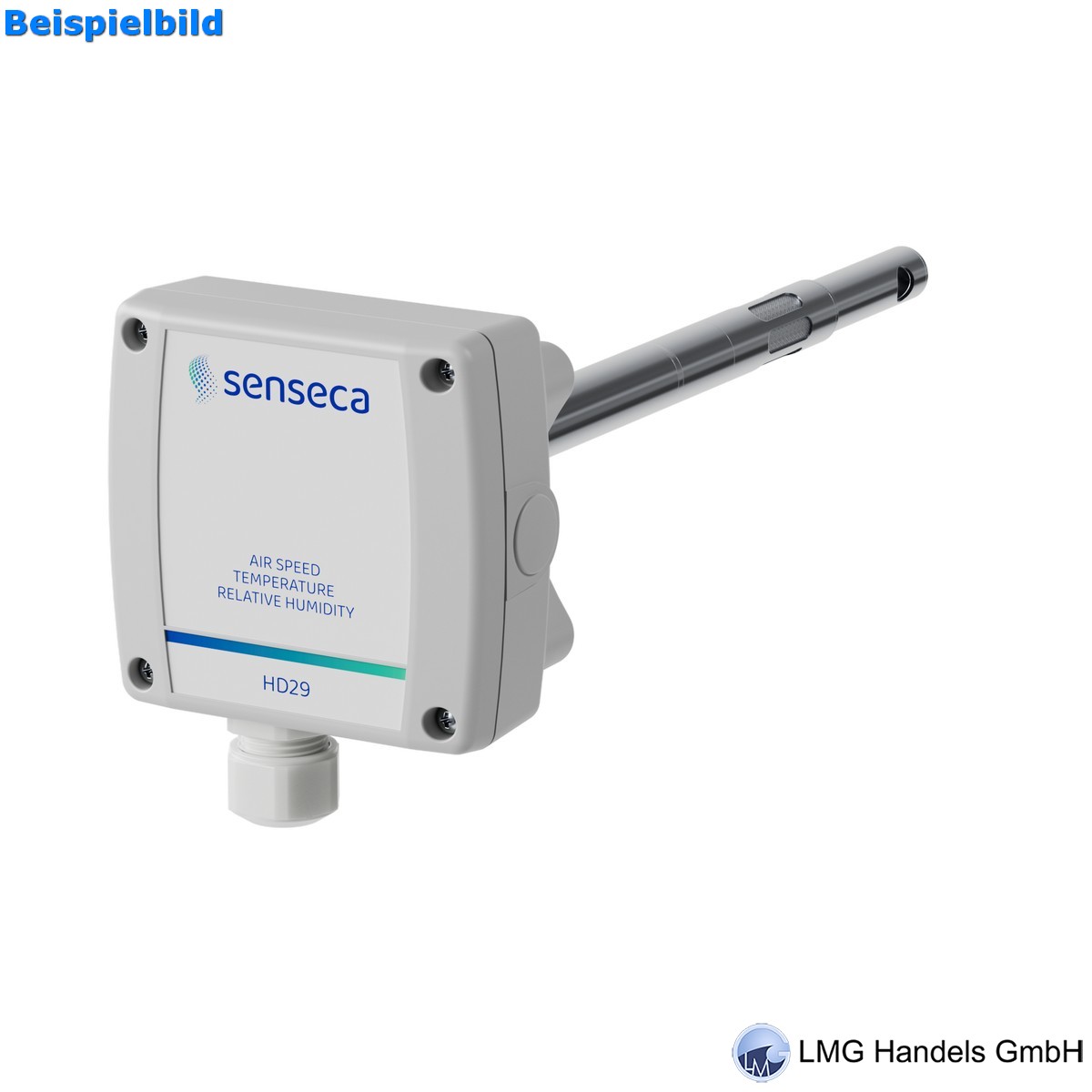

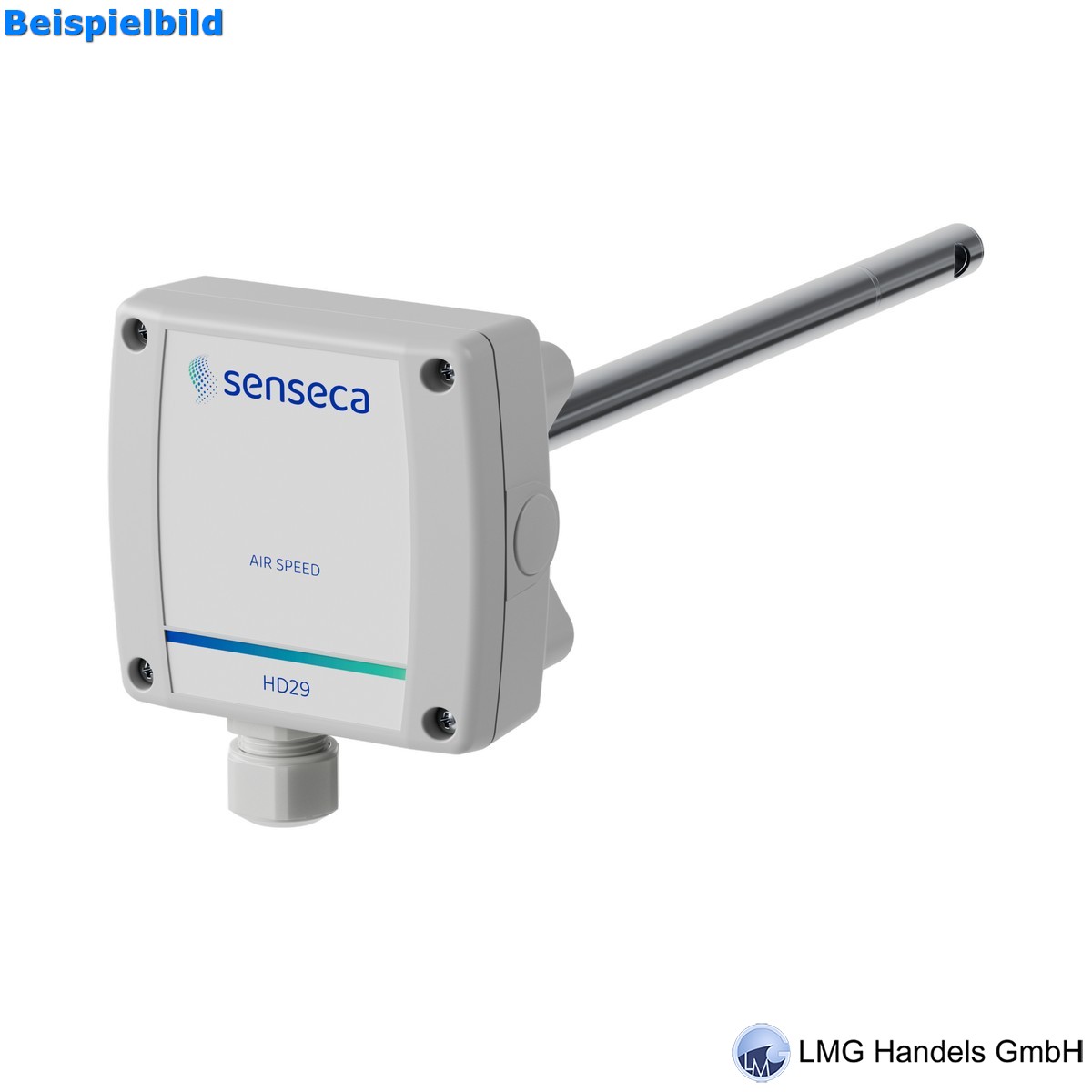

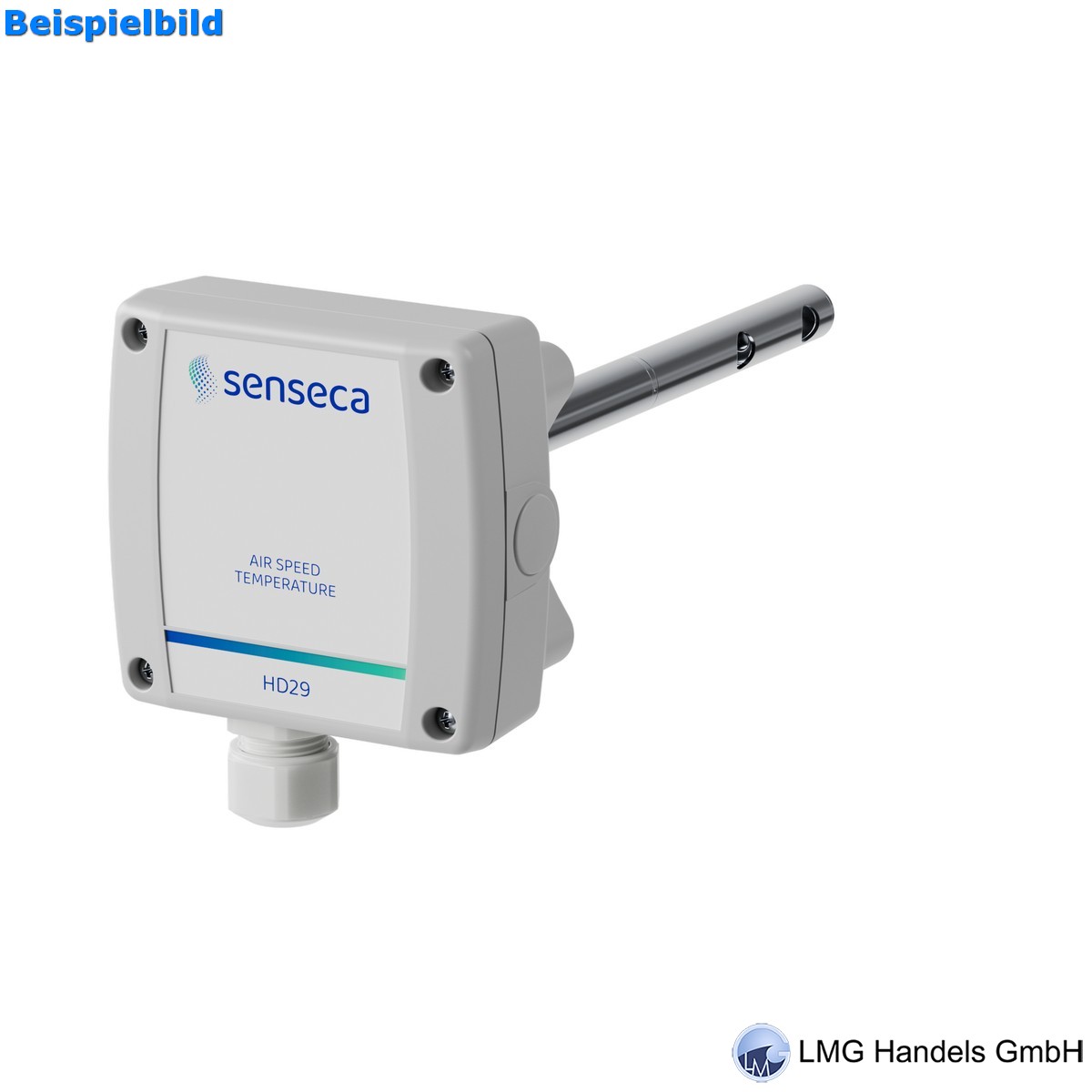

Die Serie umfasst fest montierte horizontale Kanalsonden sowie Sonden mit M16-Steckverbinder und Kabel. Die Schaftlängen variieren je nach Messgröße und Sondentyp.

Sensortechnologien

Die Luftgeschwindigkeit wird mit einem thermischen Dünnschichtsensor gemessen. Für die Temperatur wird ein NTC-Sensor verwendet, bei den Ausführungen mit relativer Feuchte ein kapazitiver Sensor.

Auswahl der Ansprechzeit

Die Analogmodelle verfügen über einen Fast/Slow-Jumper für eine Ansprechzeit von 0,2 s oder 2 s. Die Modelle HD29S bieten einen konfigurierbaren Filterfaktor für die Luftgeschwindigkeitsmessung.

Einrichtung des Analogbereichs

Bei den Modellen HD29A und HD29V kann der dem Analogausgang zugeordnete Luftgeschwindigkeitsbereich über DIP-Schalter ausgewählt werden.

Digitale Messdaten

Die Modelle HD29S können Luftgeschwindigkeit, Temperatur, relative Feuchte, Taupunkt, absolute Feuchte, Feuchtkugeltemperatur und Fehlerstatus über RS485 ausgeben.

Montagezubehör

Ø 12 mm und Ø 14 mm Sonden können mithilfe kompatibler Wandflansche oder AISI304-Kabelverschraubungen an Kanälen befestigt werden.
