Durchflusswächter
Anzeigeoptionen: Ohne mechanische Anzeige
Nennweite: DN 8 - G ¼
Anschlussart: Innengewinde
Anschlusswerkstoff: Messing vernickelt
Druckfestigkeit: PN 200
Innenteile: Edelstahl
Dichtungen: NBR
Medientemperatur: -20 ... +120 °C
Umgebungstemperatur: -20 ... +70 °C
Schaltbereich H2O: 0,4 ... 4 l/min H2O
Schaltkopf: Kunststoff, flach
Verstellung: Langloch
El. Anschluss: Für Rundsteckverbinder M12x1, 4-polig
El. Kontakt: Reed-Schalter
Kontaktbelastbarkeit: 24 V DC 1,5 A 50 W
Anschlussbild: Schließer, Diode, Anschlussbild Nr. 0.403
Schutzart: IP65
Durchflussrichtung: Horizontal von links
Anzeigeoptionen: Ohne mechanische Anzeige
Nennweite: DN 8 - G ¼
Anschlussart: Innengewinde
Anschlusswerkstoff: Messing vernickelt
Druckfestigkeit: PN 200
Innenteile: Edelstahl
Dichtungen: NBR
Medientemperatur: -20 ... +120 °C
Umgebungstemperatur: -20 ... +70 °C
Schaltbereich H2O: 0,4 ... 4 l/min H2O
Schaltkopf: Kunststoff, flach
Verstellung: Langloch
El. Anschluss: Für Rundsteckverbinder M12x1, 4-polig
El. Kontakt: Reed-Schalter
Kontaktbelastbarkeit: 24 V DC 1,5 A 50 W
Anschlussbild: Schließer, Diode, Anschlussbild Nr. 0.403
Schutzart: IP65
Durchflussrichtung: Horizontal von links

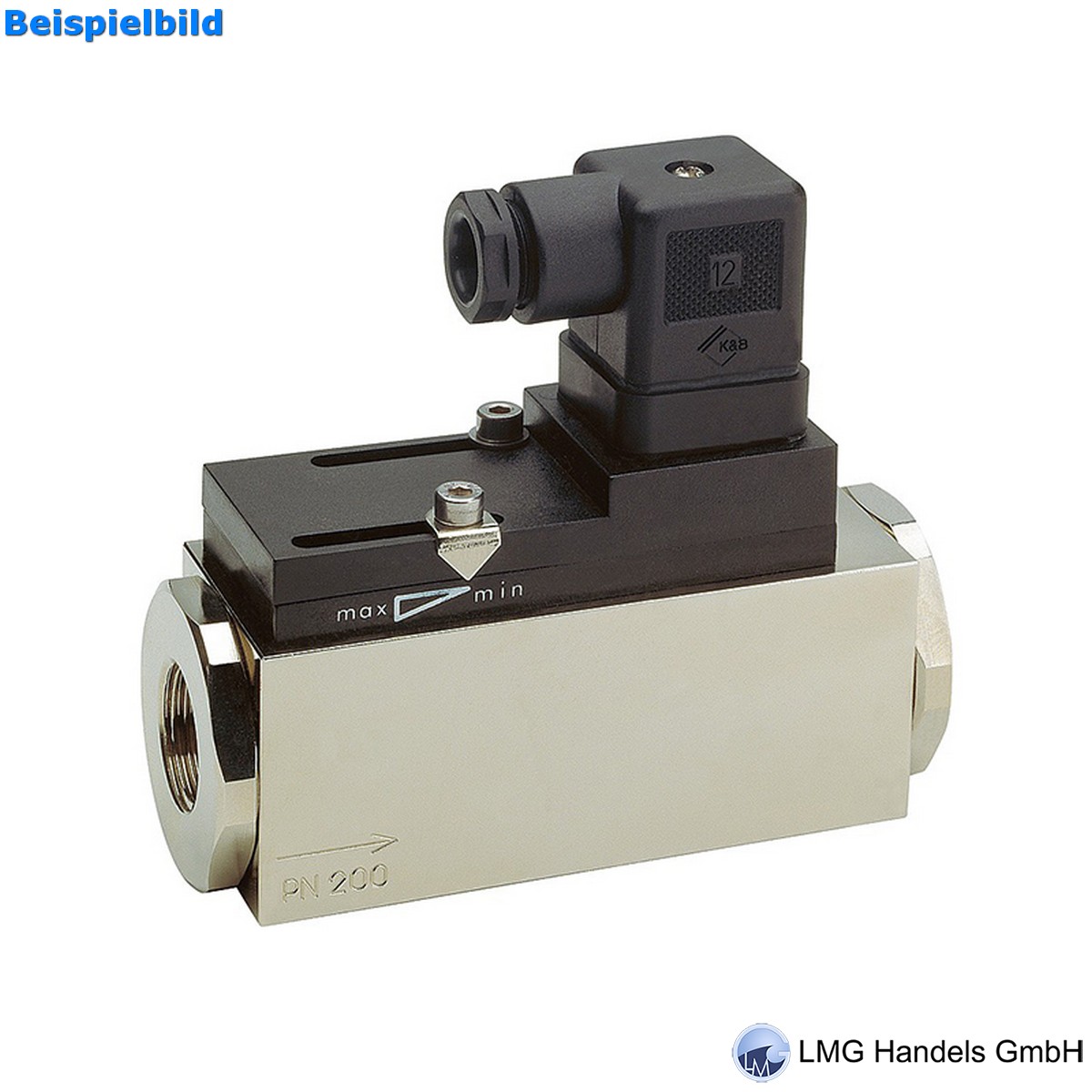

In Prozessleitungen, in denen der Durchfluss ohne unnötige Elektronik überwacht werden muss, sorgt ein mechanisches Schaltprinzip für einen übersichtlichen und zuverlässigen Betrieb. Der MR1K nutzt einen federgestützten Kolben mit magnetischer Betätigung eines Reed-Schalters für flüssige oder gasförmige Medien, mit H2O-Schaltbereichen von 0,4...4 bis 6...60 l/min.
Das kompakte Gehäuse passt für Leitungen von DN 8 bis DN 25 mit Innengewinden von G 1/4 bis G 1. Ausführungen aus Messing und Edelstahl ermöglichen die Auswahl des benetzten Werkstoffs passend zum Medium, während die optionale mechanische Anzeige dem Bediener eine lokale Übersicht über den Durchflussbereich bietet.
Die Inbetriebnahme vor Ort bleibt praxisgerecht. Der Schaltkopf lässt sich längsverschieben, um den Schaltwert einzustellen, und zu den Optionen zählen M12x1-Anschluss, 2,5 m langes Kabel, Signalleuchte im DIN-43650-A-Stecker, ein zweiter Schaltkopf, ein verstärkter Kolben, eine PN-500-Hochdruckausführung aus Messing sowie Temperaturanzeige von 0...120 °C.
Das kompakte Gehäuse passt für Leitungen von DN 8 bis DN 25 mit Innengewinden von G 1/4 bis G 1. Ausführungen aus Messing und Edelstahl ermöglichen die Auswahl des benetzten Werkstoffs passend zum Medium, während die optionale mechanische Anzeige dem Bediener eine lokale Übersicht über den Durchflussbereich bietet.
Die Inbetriebnahme vor Ort bleibt praxisgerecht. Der Schaltkopf lässt sich längsverschieben, um den Schaltwert einzustellen, und zu den Optionen zählen M12x1-Anschluss, 2,5 m langes Kabel, Signalleuchte im DIN-43650-A-Stecker, ein zweiter Schaltkopf, ein verstärkter Kolben, eine PN-500-Hochdruckausführung aus Messing sowie Temperaturanzeige von 0...120 °C.
