Die Geräte arbeiten nach dem Prinzip des federgestützten Paddels
mit magnetischer Ansteuerung eines Mikroschalters.
● Gewindeanschluss
● Mikroschalter
● Geringer Druckverlust
● Kompakte Ausführung
● Stecker DIN 43650-A / ISO 4400
Nennweite: DN 15
Anschlussart: Innengewinde G ½
Anschlusswerkstoff: Messing vernickelt
Druckstufe: PN 100
Dichtung: NBR
Medientemperatur: -20 ... +100 °C
Umgebungstemperatur: -20 ... +70 °C
Anzeigebereich Öl: 1 ... 10 l/min Öl 1 ... 200 mm²/s
Skala: 1 ... 200 mm²/s
Skalen-Design: Renk
Schaltbereich Öl: 2 ... 10 l/min Öl 1 ... 200 mm²/s
Schaltkopf: Kunststoff
El. Anschluss: Stecker Hirschmann G4
El. Kontakt: Reed-Schalter
Kontaktbelastbarkeit: 24 V DC
Anschlussbild: Anschlussbild Nr. 0.347 (NJE 400 sp)
Schutzart: IP65
Signaldiode: Rot + grün
Durchflussrichtung: Vertikal von unten
Eine zuverlässige lokale Durchflussüberwachung beginnt mit einer klaren Anzeige, die vor dem Medium geschützt bleibt.

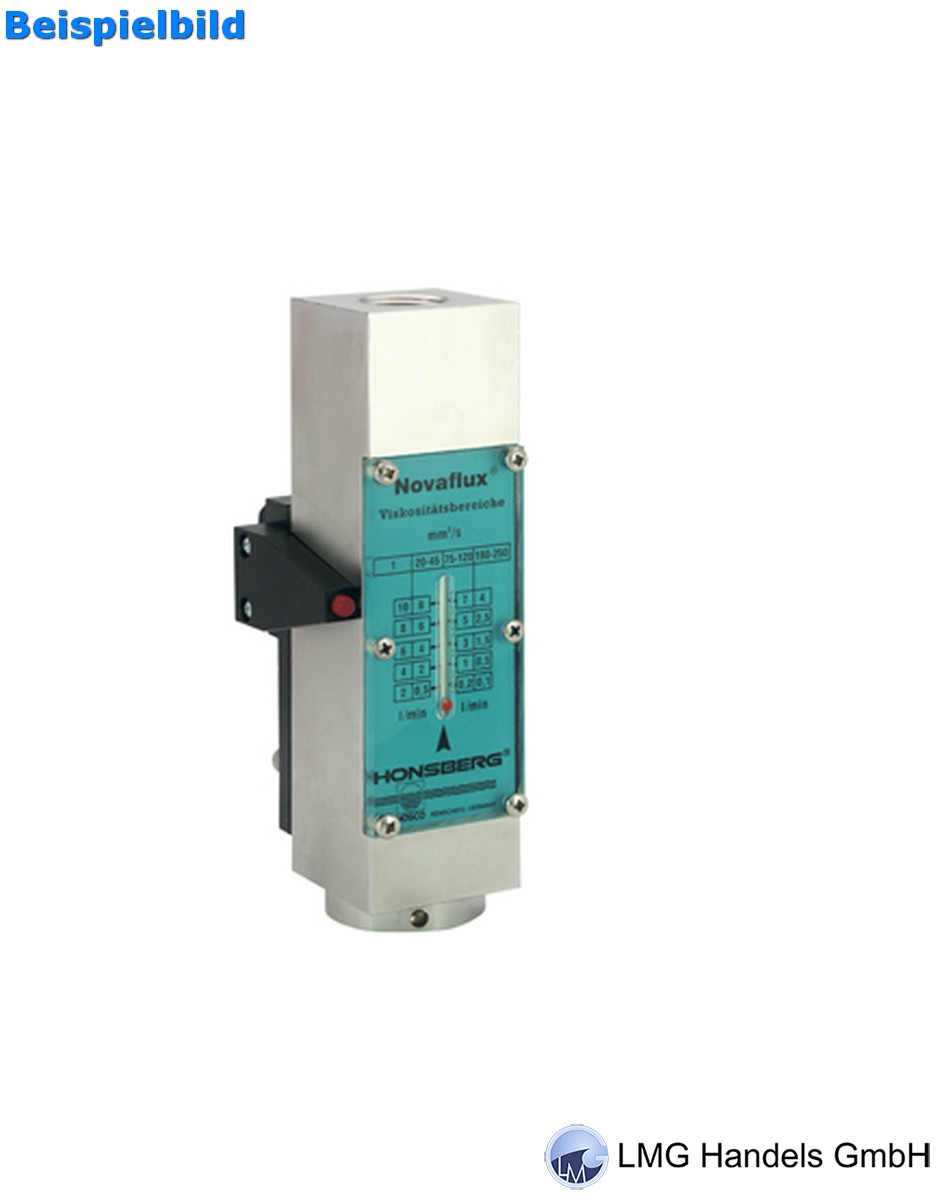

Dieser mechanische Durchflussanzeiger verwendet für flüssige Medien einen federgestützten Kolben und überträgt den Messwert durch magnetische Kopplung auf einen Anzeigering, wodurch die Anzeige vom hydraulischen Teil getrennt bleibt.
Die Baureihe unterstützt Wasseranwendungen mit NJ-Ausführungen und Ölanwendungen mit NJV-Ausführungen, die für eine Viskosität von 30...200 mm²/s stabilisiert sind.
Die Messbereiche umfassen 2...80 l/min, mit Nennweiten DN 8...25 und Innengewinden von G 1/4 bis G 1. Die Messingausführung und die Druckfestigkeit von PN 100 machen die Geräte gut geeignet für anspruchsvolle industrielle Flüssigkeitsleitungen.
Optionale Schaltkontakte machen aus dem lokalen Anzeiger einen Durchflusswächter für Prozesssignale. Es sind Schaltkopfversionen aus Kunststoff und Metall erhältlich, mit Schutzart IP65 und elektrischem Anschluss über DIN-43650-A-Stecker, Hirschmann-G4-Stecker oder 2,5-m-Kabel, je nach Kontakttyp.
Dieser mechanische Durchflussanzeiger verwendet für flüssige Medien einen federgestützten Kolben und überträgt den Messwert durch magnetische Kopplung auf einen Anzeigering, wodurch die Anzeige vom hydraulischen Teil getrennt bleibt.
Die Baureihe unterstützt Wasseranwendungen mit NJ-Ausführungen und Ölanwendungen mit NJV-Ausführungen, die für eine Viskosität von 30...200 mm²/s stabilisiert sind.
Die Messbereiche umfassen 2...80 l/min, mit Nennweiten DN 8...25 und Innengewinden von G 1/4 bis G 1. Die Messingausführung und die Druckfestigkeit von PN 100 machen die Geräte gut geeignet für anspruchsvolle industrielle Flüssigkeitsleitungen.
Optionale Schaltkontakte machen aus dem lokalen Anzeiger einen Durchflusswächter für Prozesssignale. Es sind Schaltkopfversionen aus Kunststoff und Metall erhältlich, mit Schutzart IP65 und elektrischem Anschluss über DIN-43650-A-Stecker, Hirschmann-G4-Stecker oder 2,5-m-Kabel, je nach Kontakttyp.
