Anzeige für Temperatur (NiCr-Ni)
TECHNISCHE DATEN:
Messeingang, Auflösung:
-50..+1150 °C (NiCr-Ni)
Genauigkeit (bei Nenntemperatur = 25 °C)
±1 % ±1 Digit (von -20 ...+550 °C bzw. 920..1150 °C)
±1,5 % ±1 Digit (von 550..920 °C)
Anzeige:
3½-stellige, rote, 10 mm hohe LED-Anzeige.
Abtastrate:
ca. 3 Messungen / s
Arbeitstemperatur:
0..50 °C (zulässige Umgebungstemperatur)
Relative Feuchte:
5..95 % r.F. (nicht betauend)
Lagertemperatur:
-20..+70 °C
Spannungsversorgung:
8..20 V DC oder 18..29 V DC (Standard)
(einstellbar über Lötbrücke)
Schutzklasse:
frontseitig IP54
Gehäuse:
glasfaserverstärktes Noryl, Frontscheibe PC
Abmessungen:
48 x 24 mm (B x H) (Frontrahmenmaß)
Einbautiefe:
ca. 65 mm (inkl. Schraub-/Steckklemmen)
Schalttafelausschnitt:
45+0.5 x 21,7+0.5 mm (B x H)
Lieferumfang:
Gerät, Betriebsanleitung
TECHNISCHE DATEN:
Messeingang, Auflösung:
-50..+1150 °C (NiCr-Ni)
Genauigkeit (bei Nenntemperatur = 25 °C)
±1 % ±1 Digit (von -20 ...+550 °C bzw. 920..1150 °C)
±1,5 % ±1 Digit (von 550..920 °C)
Anzeige:
3½-stellige, rote, 10 mm hohe LED-Anzeige.
Abtastrate:
ca. 3 Messungen / s
Arbeitstemperatur:
0..50 °C (zulässige Umgebungstemperatur)
Relative Feuchte:
5..95 % r.F. (nicht betauend)
Lagertemperatur:
-20..+70 °C
Spannungsversorgung:
8..20 V DC oder 18..29 V DC (Standard)
(einstellbar über Lötbrücke)
Schutzklasse:
frontseitig IP54
Gehäuse:
glasfaserverstärktes Noryl, Frontscheibe PC
Abmessungen:
48 x 24 mm (B x H) (Frontrahmenmaß)
Einbautiefe:
ca. 65 mm (inkl. Schraub-/Steckklemmen)
Schalttafelausschnitt:
45+0.5 x 21,7+0.5 mm (B x H)
Lieferumfang:
Gerät, Betriebsanleitung

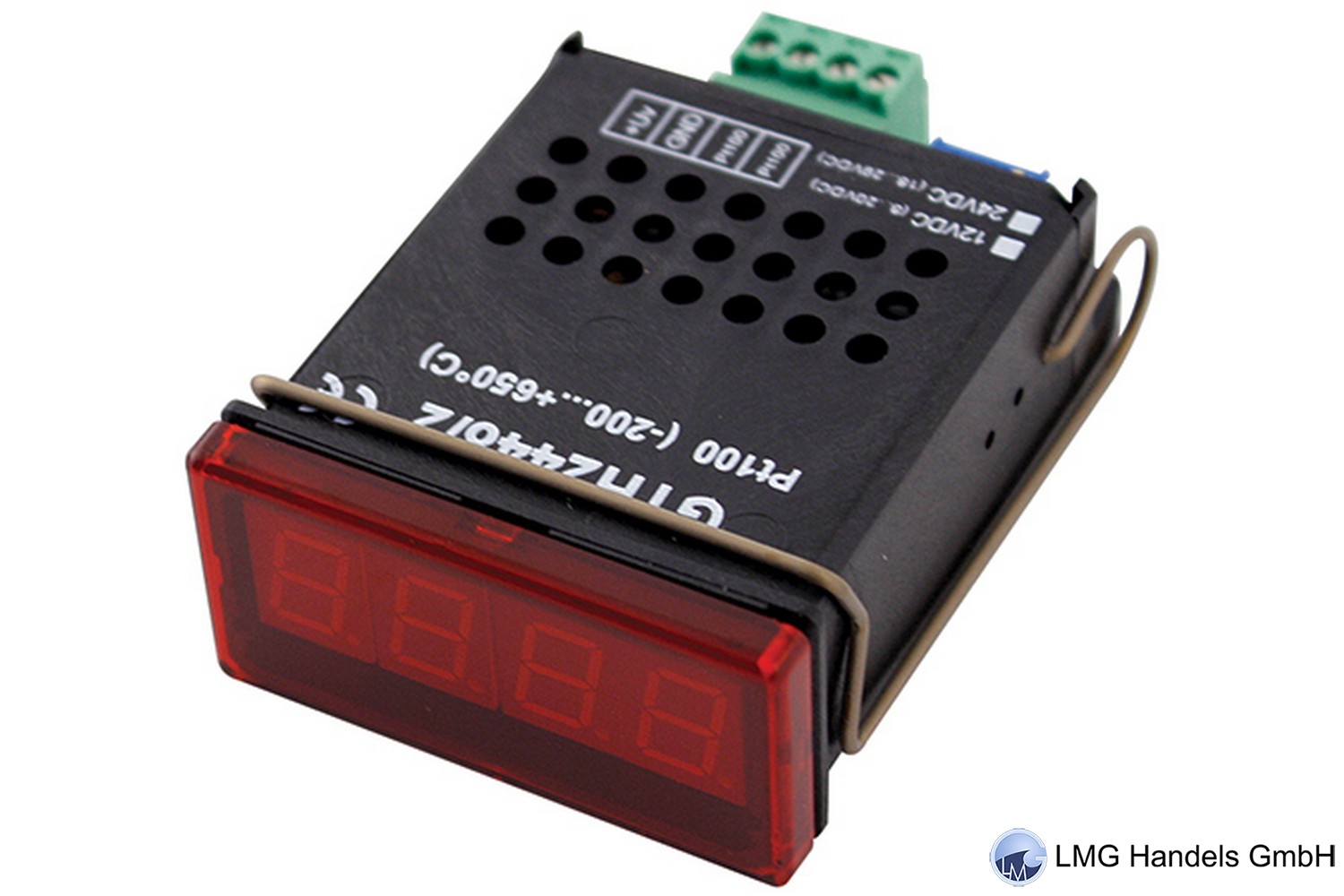

Das GTH2448 ist eine besonders wirtschaftliche Lösung für die
Anzeige einer Prozesstemperatur. Anschließbare Temperaturfühler
sind, je nach Ausführung, Pt100, Pt1000 oder Thermoelement Typ K.
Die Geräte erfordern keine Konfiguration. Der Abgleich bei den
Eingangstypen Pt100 und Pt1000 erfolgt über einen Spindeltrim
mer auf der Geräterückseite.
Über eine Lötbrücke kann das Gerät auf 12 oder 24 V DC Versor
gungsspannung angepasst werden.
Anzeige einer Prozesstemperatur. Anschließbare Temperaturfühler
sind, je nach Ausführung, Pt100, Pt1000 oder Thermoelement Typ K.
Die Geräte erfordern keine Konfiguration. Der Abgleich bei den
Eingangstypen Pt100 und Pt1000 erfolgt über einen Spindeltrim
mer auf der Geräterückseite.
Über eine Lötbrücke kann das Gerät auf 12 oder 24 V DC Versor
gungsspannung angepasst werden.
