Messbereich 0,04...8 l/min
Messwerkanlauf 0,008 l/min
Gehäuse Sphäroguss EN-GJS-400-15
Dichtungen FKM
Kugellager
Versorgungsspannung 12...30 V DC
Pulssignal 2-kanalig 10.000 Pulse/l
Gerätestecker inkl. Leitungsdose
Vorbereitung für TD8250
Mediumstemperatur 0...60°C
Betriebsdruck max. 400 bar
Prozessanschluss über separate Anschlussplatte
Messwerkanlauf 0,008 l/min
Gehäuse Sphäroguss EN-GJS-400-15
Dichtungen FKM
Kugellager
Versorgungsspannung 12...30 V DC
Pulssignal 2-kanalig 10.000 Pulse/l
Gerätestecker inkl. Leitungsdose
Vorbereitung für TD8250
Mediumstemperatur 0...60°C
Betriebsdruck max. 400 bar
Prozessanschluss über separate Anschlussplatte

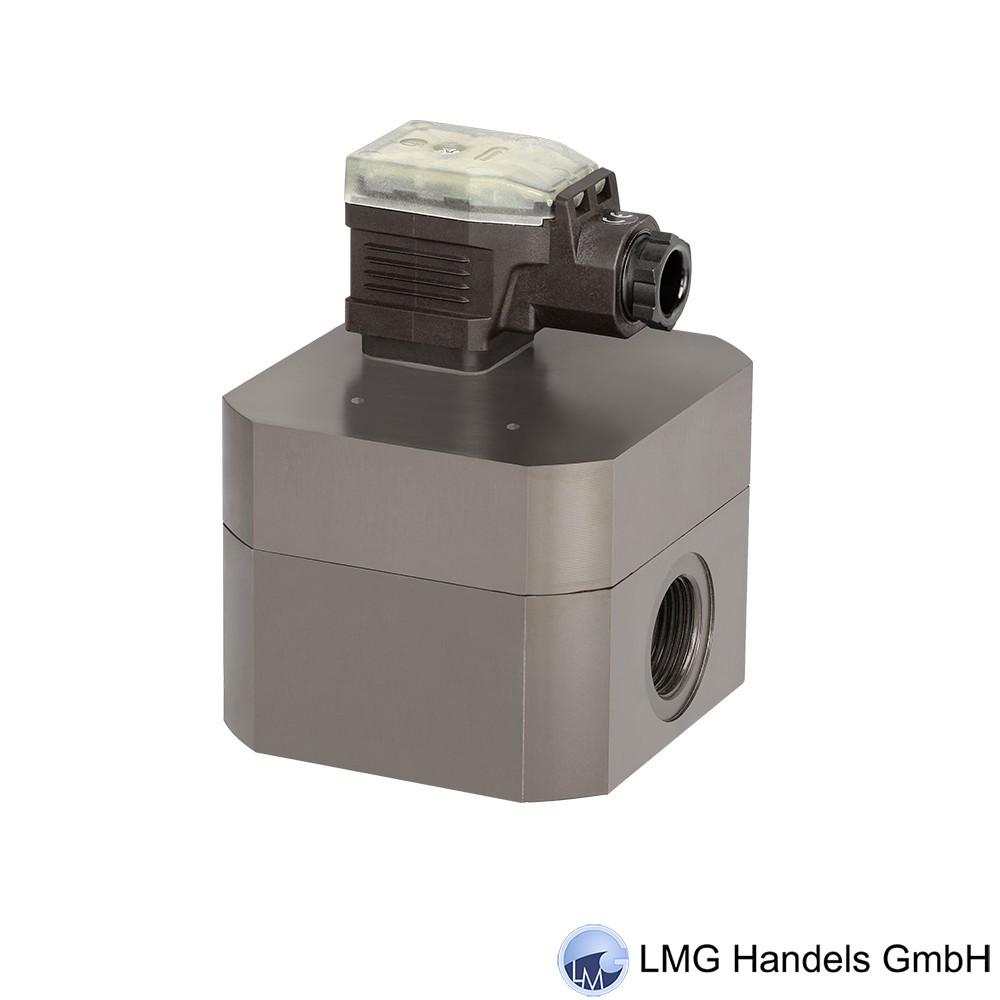

Die SIKA Zahnradvolumensensoren eignen sich für die Erfassung von Volumenströmen mit hoher sowie wechselnder Viskosität u.a. in folgenden Einsatzgebieten:
• Verbrauchsmessung
• Steuerung von Abfüllvorgängen
• Dosierung von Ölen und Chemikalien
• Erfassung von Farben / Lacken
Ein sehr präzise eingepasstes Zahnradpaar innerhalb des Gehäuses bildet das Messwerk. Das einströmende Medium setzt das Zahnradpaar in Rotation. Die Drehbewegung wird durch Sensoren berührungslos abgetastet. Da jeder einzelne Zahn einen Impuls erzeugt, ergibt sich eine sehr hohe Auflösung. Somit können selbst kleinste Volumina exakt gemessen oder dosiert werden.
Der maximale Druckverlust sollte 16 bar nicht überschreiten. Dadurch wird der Messbereich bei hochviskosen Medien eingeschränkt (siehe Druckverlustdiagramme).
• Verbrauchsmessung
• Steuerung von Abfüllvorgängen
• Dosierung von Ölen und Chemikalien
• Erfassung von Farben / Lacken
Ein sehr präzise eingepasstes Zahnradpaar innerhalb des Gehäuses bildet das Messwerk. Das einströmende Medium setzt das Zahnradpaar in Rotation. Die Drehbewegung wird durch Sensoren berührungslos abgetastet. Da jeder einzelne Zahn einen Impuls erzeugt, ergibt sich eine sehr hohe Auflösung. Somit können selbst kleinste Volumina exakt gemessen oder dosiert werden.
Der maximale Druckverlust sollte 16 bar nicht überschreiten. Dadurch wird der Messbereich bei hochviskosen Medien eingeschränkt (siehe Druckverlustdiagramme).
