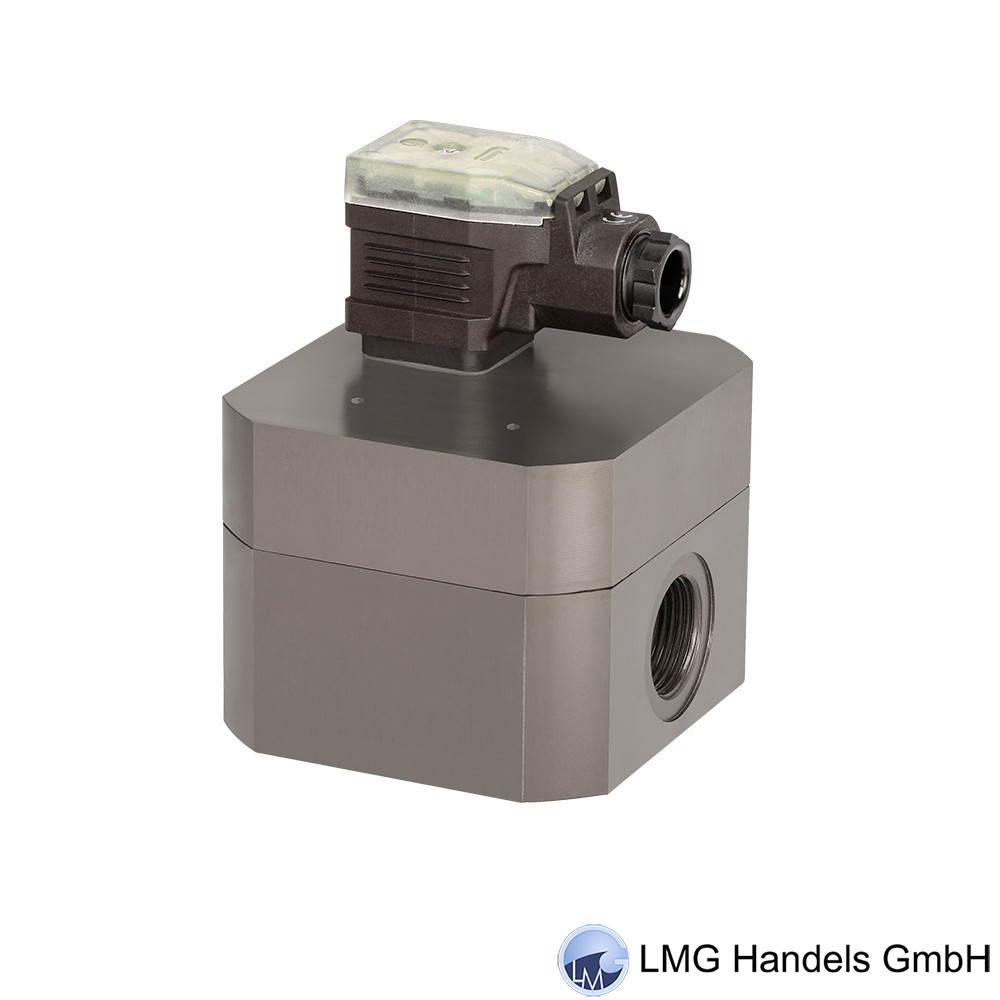

Zahnrad-Volumensensor VZ2AL
Messbereich 1...65 l/min, Viskositäten 20...4.000 mm2/s
Gehäuse Aluminium hart-coatiert, Dichtungen FKM
Mehrschichtgleitlager (P10)
Versorgungsspannung 12...30 V DC
Pulssignal 1-kanalig 500 Pulse/l
Gerätestecker inkl. Leitungsdose
Vorverstärker integriert, Mediumstemperatur -10...80°C
Betriebsdruck max. 160 bar
Prozessanschluss Innengewinde G3/4
Messbereich 1...65 l/min, Viskositäten 20...4.000 mm2/s
Gehäuse Aluminium hart-coatiert, Dichtungen FKM
Mehrschichtgleitlager (P10)
Versorgungsspannung 12...30 V DC
Pulssignal 1-kanalig 500 Pulse/l
Gerätestecker inkl. Leitungsdose
Vorverstärker integriert, Mediumstemperatur -10...80°C
Betriebsdruck max. 160 bar
Prozessanschluss Innengewinde G3/4
Die SIKA Zahnradvolumensensoren eignen sich für die Erfassung von Volumenströmen mit hoher sowie wechselnder Viskosität u.a. in folgenden Einsatzgebieten:
• Verbrauchsmessung
• Steuerung von Abfüllvorgängen
• Dosierung von Ölen und Chemikalien
• Erfassung von Farben / Lacken
Ein sehr präzise eingepasstes Zahnradpaar innerhalb des Gehäuses bildet das Messwerk. Das einströmende Medium setzt das Zahnradpaar in Rotation. Die Drehbewegung wird durch Sensoren berührungslos abgetastet. Da jeder einzelne Zahn einen Impuls erzeugt, ergibt sich eine sehr hohe Auflösung. Somit können selbst kleinste Volumina exakt gemessen oder dosiert werden.
Der maximale Druckverlust sollte 16 bar nicht überschreiten. Dadurch wird der Messbereich bei hochviskosen Medien eingeschränkt (siehe Druckverlustdiagramme).
