Messbereich 0,16...16 l/min
Kugellager
Auflösung: 4081,63 Pulse/Liter
Messgenauigkeit +/- 1% (ab20 cSt)
Ausgang Frequenzsignal
2 Messkanäle
elektrischer Anschluss über Stecker
Max. Betriebsdruck: 160 bar
Temperaturbereich: -10...+80 C°
Gehäusewerkstoff Aluminium (goldfarben eloxiert)
Dichtungswerkfstoff Viton
Versorgungsspannung: 12...30 V DC

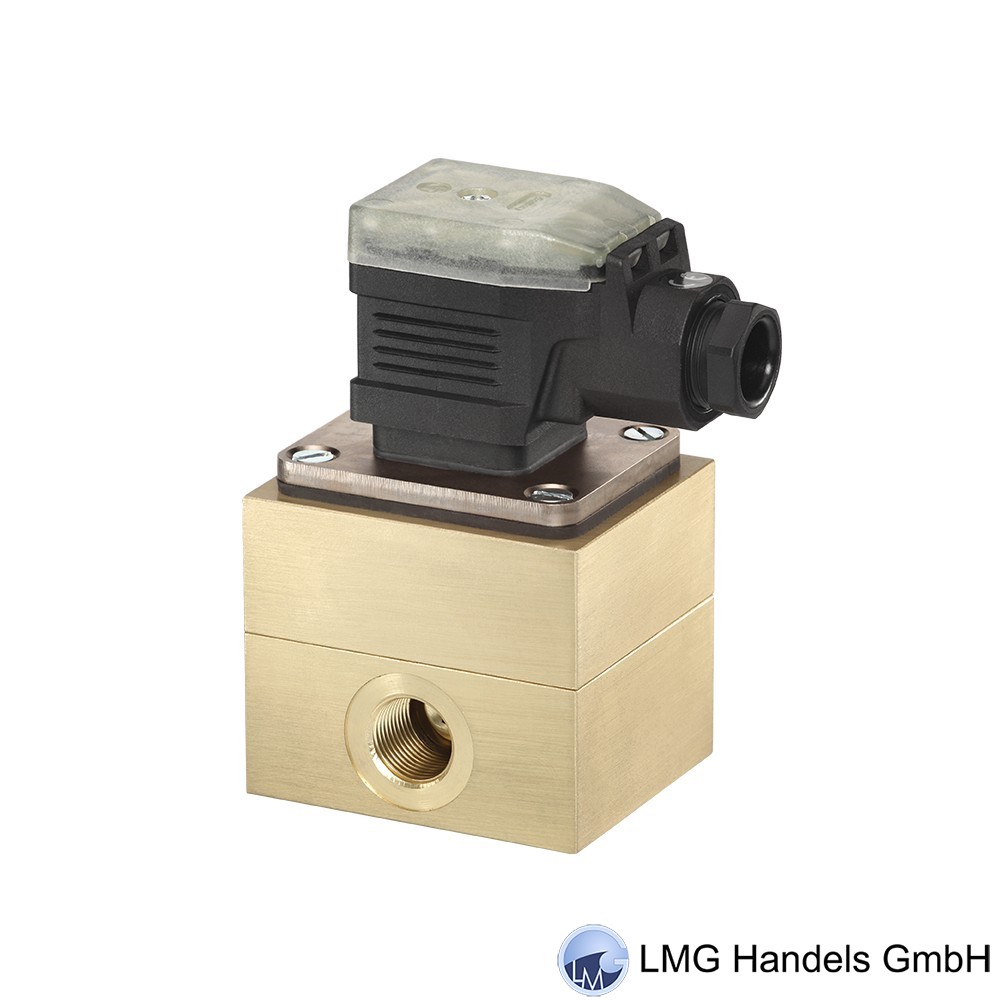

Die Zahnrad-Volumensensoren der Baureihe VZ...AL von SIKA sind hochpräzise Messwertaufnehmer. Sie arbeiten nach dem Verdrängungsprinzip. Der VZ...AL dient der Messung oder Dosierung von Ölen und anderen viskosen, schmierfähigen Flüssigkeiten. Typische Einsatzgebiete sind die Erfassung von Volumenströmen, die Verbrauchsmessung oder Dosieraufgaben.
Die SIKA Zahnradvolumensensoren eignen sich für die Erfassung von Volumenströmen mit hoher sowie wechselnder Viskosität u.a. in folgenden Einsatzgebieten:
- Verbrauchsmessung
- Steuerung von Abfüllvorgängen
- Dosierung von Ölen und Chemikalien
- Erfassung von Farben / Lacken
Die SIKA Zahnradvolumensensoren eignen sich für die Erfassung von Volumenströmen mit hoher sowie wechselnder Viskosität u.a. in folgenden Einsatzgebieten:
• Verbrauchsmessung
• Steuerung von Abfüllvorgängen
• Dosierung von Ölen und Chemikalien
• Erfassung von Farben / Lacken

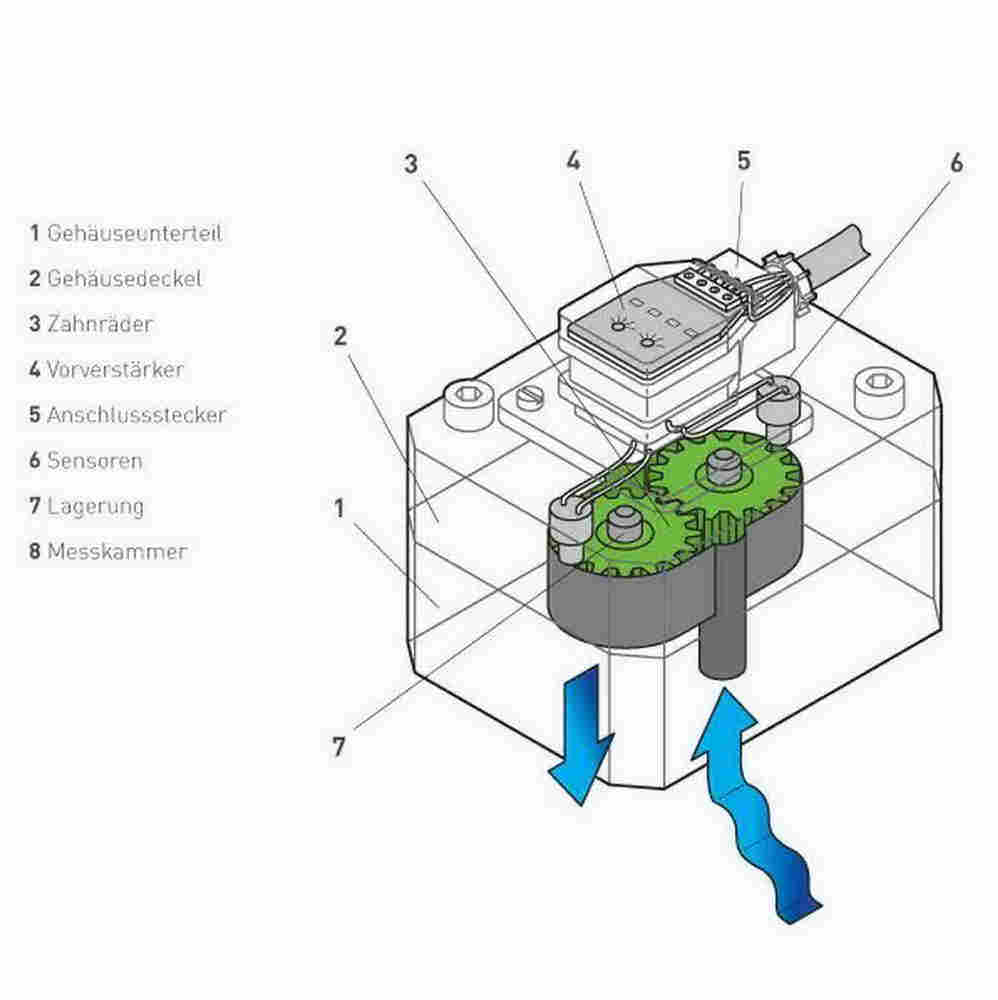

Ein sehr präzise eingepasstes Zahnradpaar innerhalb des Gehäuses bildet das Messwerk. Das einströmende Medium setzt das Zahnradpaar in Rotation. Die Drehbewegung wird durch Sensoren berührungslos abgetastet. Da jeder einzelne Zahn einen Impuls erzeugt, ergibt sich eine sehr hohe Auflösung. Somit können selbst kleinste Volumina exakt gemessen oder dosiert werden.
Der maximale Druckverlust sollte 16 bar nicht überschreiten. Dadurch wird der Messbereich bei hochviskosen Medien eingeschränkt (siehe Druckverlustdiagramme).
