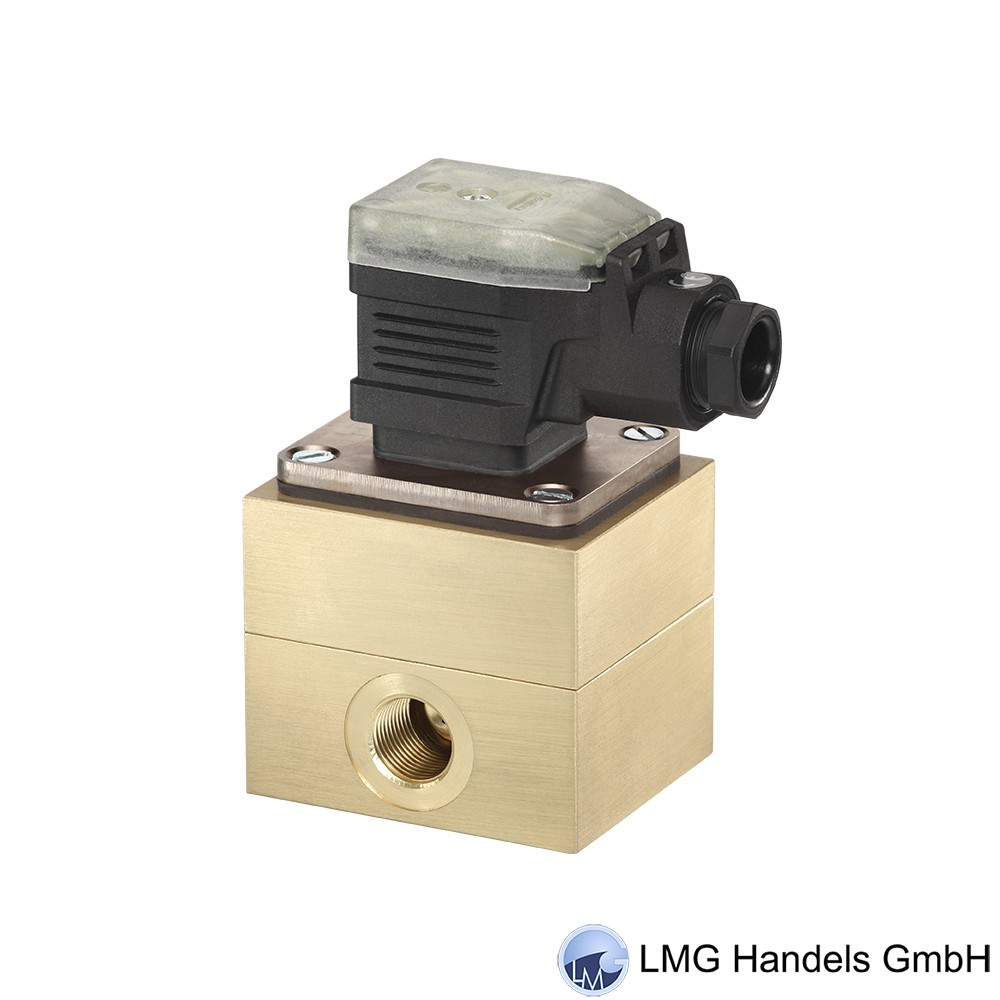

VZ 0,04 AL-S Zahnrad-Volumensensor für TD8250
Messbereich 0,02...4 l/min
Kugellager
Auflösung 25.000 Pulse/Liter
Messgenauigkeit ± 2% (ab 20 mm²/s)
Ausgang Frequenzsignal
1 Messkanal
elektrischer Anschluss über Stecker
max. Betriebsdruck 200 bar
Temperaturbereich -10...+80 Grad C
Gehäusewerkstoff Aluminium (goldfarbig eloxiert)
Dichtungswerkstoff FKM
Versorgungsspannung 12...30 V DC
G 1/4 Innengewinde
ohne Vorverstärker zum Anschluss
für lokale Anzeige TD 8250
Die SIKA Zahnradvolumensensoren eignen sich für die Erfassung von Volumenströmen mit hoher sowie wechselnder Viskosität u.a. in folgenden Einsatzgebieten:
• Verbrauchsmessung
• Steuerung von Abfüllvorgängen
• Dosierung von Ölen und Chemikalien
• Erfassung von Farben / Lacken
Ein sehr präzise eingepasstes Zahnradpaar innerhalb des Gehäuses bildet das Messwerk. Das einströmende Medium setzt das Zahnradpaar in Rotation.
Die Drehbewegung wird durch Sensoren berührungslos abgetastet.
Da jeder einzelne Zahn einen Impuls erzeugt, ergibt sich eine sehr hohe Auflösung. Somit können selbst kleinste Volumina exakt gemessen oder dosiert werden.
Der maximale Druckverlust sollte 16 bar nicht überschreiten. Dadurch wird der Messbereich bei hochviskosen Medien eingeschränkt (siehe Druckverlustdiagramme).
• Verbrauchsmessung
• Steuerung von Abfüllvorgängen
• Dosierung von Ölen und Chemikalien
• Erfassung von Farben / Lacken
Ein sehr präzise eingepasstes Zahnradpaar innerhalb des Gehäuses bildet das Messwerk. Das einströmende Medium setzt das Zahnradpaar in Rotation.
Die Drehbewegung wird durch Sensoren berührungslos abgetastet.
Da jeder einzelne Zahn einen Impuls erzeugt, ergibt sich eine sehr hohe Auflösung. Somit können selbst kleinste Volumina exakt gemessen oder dosiert werden.
Der maximale Druckverlust sollte 16 bar nicht überschreiten. Dadurch wird der Messbereich bei hochviskosen Medien eingeschränkt (siehe Druckverlustdiagramme).
