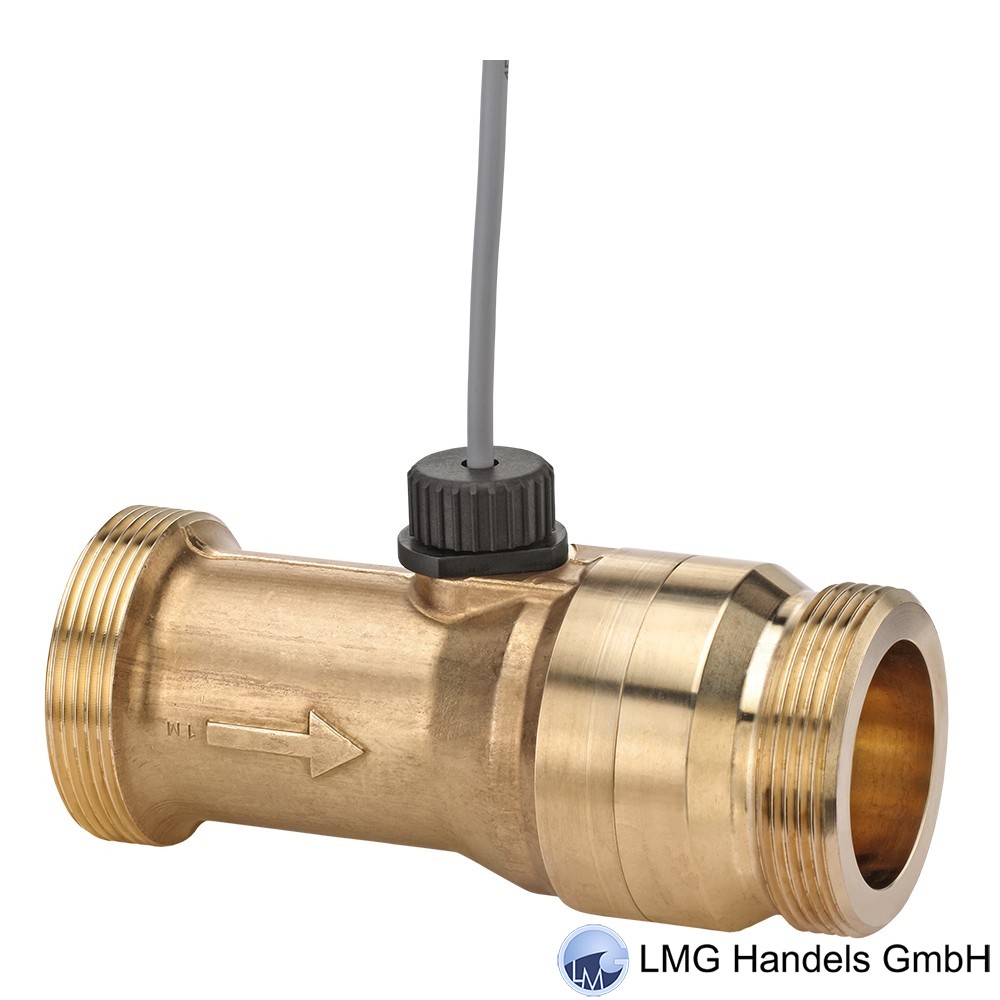

SIKA VTH 40 MS-410, SP-T1917
Rohrstück Messing
Turbinen-Innenteile: PPO Noryl
G2 Außengewinde
DN 40, PN 10
Max. Mediumstemperatur: 85°C
Messbereich: 6,7...417 l/min
Ausgang: 26,6 Pulse/Liter, NPN open col
Hallsensor mit integrierter Schutzbeschaltung
4-Pin-Stecker M12x1
Rohrstück Messing
Turbinen-Innenteile: PPO Noryl
G2 Außengewinde
DN 40, PN 10
Max. Mediumstemperatur: 85°C
Messbereich: 6,7...417 l/min
Ausgang: 26,6 Pulse/Liter, NPN open col
Hallsensor mit integrierter Schutzbeschaltung
4-Pin-Stecker M12x1
Die in den Turbotron Turbinen-Durchflusssensor einströmende Flüssigkeit wird durch die Leitbeschaufelung in Teilstrahle aufgeteilt. Diese treffen gleichmäßig aus verschiedenen Richtungen auf das Flügelrad und versetzen dieses in Drehung.
Die Drehzahl des Flügelrades wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt: Das Flügelrad ist magnetbestückt, ein Hall-Effekt-Sensor detektiert die Drehbewegung. Es steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur Verfügung.
Die Geometrie von Leitbeschaufelung und Flügelrad ermöglicht es die sehr niedrigen Anlaufwerte zu realisieren. Anwendungsgebiete: Überwachung von Kühlkreisläufen im Maschinen- und Anlagenbau. Wasserbehandlung. Reinigungsprozessen. Dosierung.
