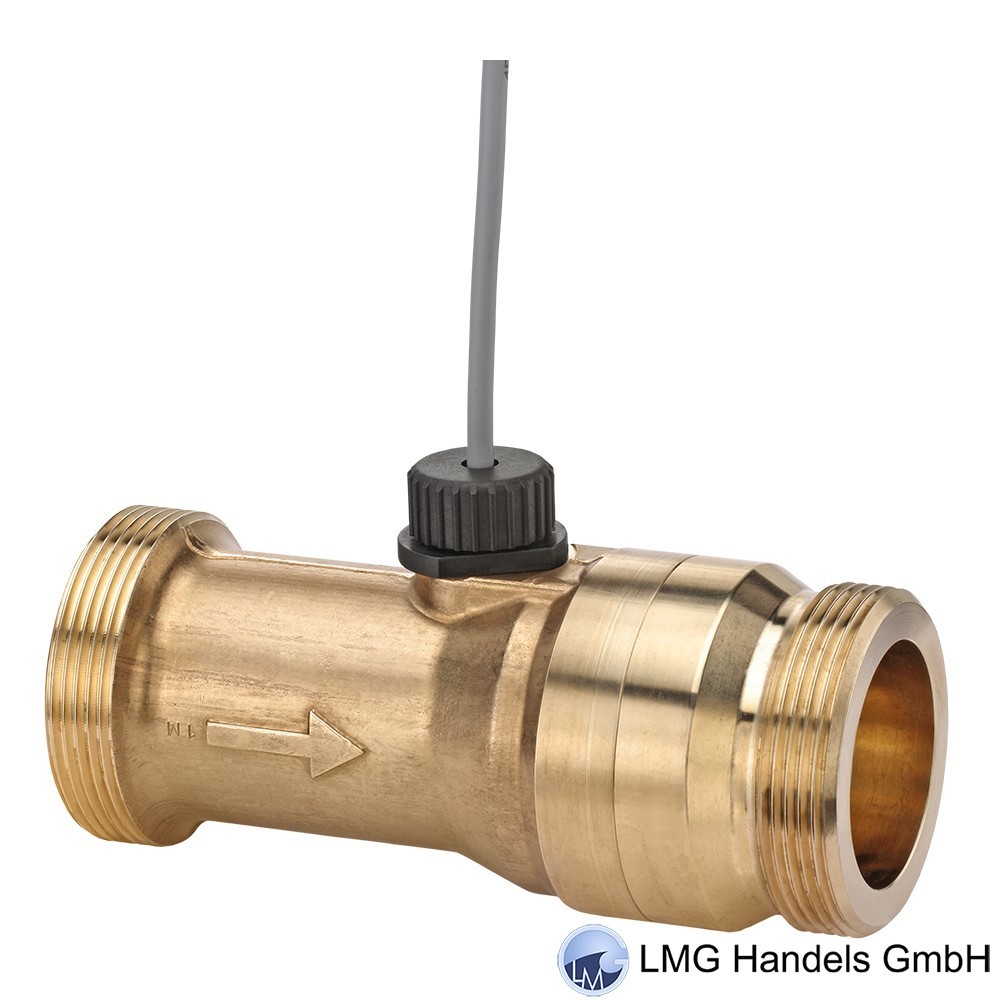

VTH 40 MS-410, SP-T2670
Rohrstück Messing
Turbinensystem PPO Noryl. Flügelrad PC Makrolon
G 2 Außengewinde
DN 40, PN 10
Anschlussverschraubung R 1 1/2
Max. Mediumstemperatur 60°C
Messbereich 10...240 l/min
Ausgang 38 Pulse / Liter, NPN open col. 4-Pin-Stecker M12x1
Abgewinkelte Kupplungsdose 4-Pol.. PUR-Leitung 10000 mm
Mit Hallsensor-Schutzbeschaltung
Ausführung mit vergrößertem Spalt.
Rohrstück Messing
Turbinensystem PPO Noryl. Flügelrad PC Makrolon
G 2 Außengewinde
DN 40, PN 10
Anschlussverschraubung R 1 1/2
Max. Mediumstemperatur 60°C
Messbereich 10...240 l/min
Ausgang 38 Pulse / Liter, NPN open col. 4-Pin-Stecker M12x1
Abgewinkelte Kupplungsdose 4-Pol.. PUR-Leitung 10000 mm
Mit Hallsensor-Schutzbeschaltung
Ausführung mit vergrößertem Spalt.
Messprinzip: Die in den Turbinen-Durchflusssensor einströmende Flüssigkeit wird durch die Leitbeschaufelung in Teilstrahle aufgeteilt. Diese treffen gleichmäßig aus verschiedenen Richtungen auf das Flügelrad und versetzen dieses in Drehung.
Die Drehzahl des Flügelrades wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt: Das Flügelrad ist magnetbestückt, ein Hall-Effekt-Sensor detektiert die Drehbewegung. Es steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur Verfügung.
Die Geometrie von Leitbeschaufelung und Flügelrad ermöglicht es die sehr niedrigen Anlaufwerte zu realisieren.
Zum Einsatz kommt der Sensor in vielen Anwendungen wie u.a.: - Überwachung von Kühlkreisläufen im Maschinen- und Anlagenbau - Wasserbehandlung - Reinigungsprozessen - Dosierung.
Die Drehzahl des Flügelrades wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt: Das Flügelrad ist magnetbestückt, ein Hall-Effekt-Sensor detektiert die Drehbewegung. Es steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur Verfügung.
Die Geometrie von Leitbeschaufelung und Flügelrad ermöglicht es die sehr niedrigen Anlaufwerte zu realisieren.
Zum Einsatz kommt der Sensor in vielen Anwendungen wie u.a.: - Überwachung von Kühlkreisläufen im Maschinen- und Anlagenbau - Wasserbehandlung - Reinigungsprozessen - Dosierung.
