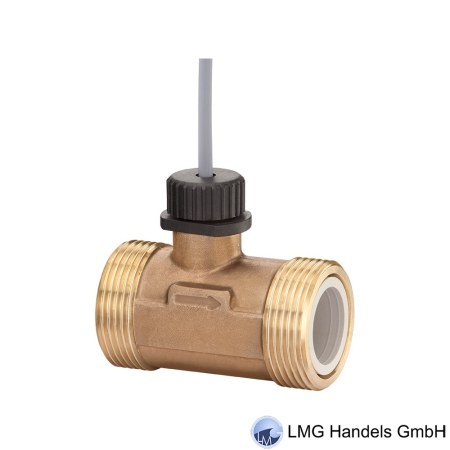

VTH 25 MS-180, SP-T1249
Rohrstück Messing
Turbinen-Innenteile PPO Noryl
G1 1/4 Außengewinde
DN 25, PN 10
max. Mediumstemperatur 85°C
Messbereich 4...160 l/min
Ausgang 65 Pulse / Liter, NPN open col.
vorbereitet für Adaptierung des Durchfluss- und
Volumenmessgerätes TD32500
Messprinzip:
Die in den Turbinen-Durchflusssensor einströmende Flüssigkeit wird durch die Leitbeschaufelung in Teilstrahle aufgeteilt. Diese treffen gleichmäßig aus verschiedenen Richtungen auf das Flügelrad und versetzen dieses in Drehung.
Die Drehzahl des Flügelrades wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt: Das Flügelrad ist magnetbestückt, ein Hall-Effekt-Sensor detektiert die Drehbewegung. Es steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur Verfügung.
Die Geometrie von Leitbeschaufelung und Flügelrad ermöglicht es die sehr niedrigen Anlaufwerte zu realisieren.
