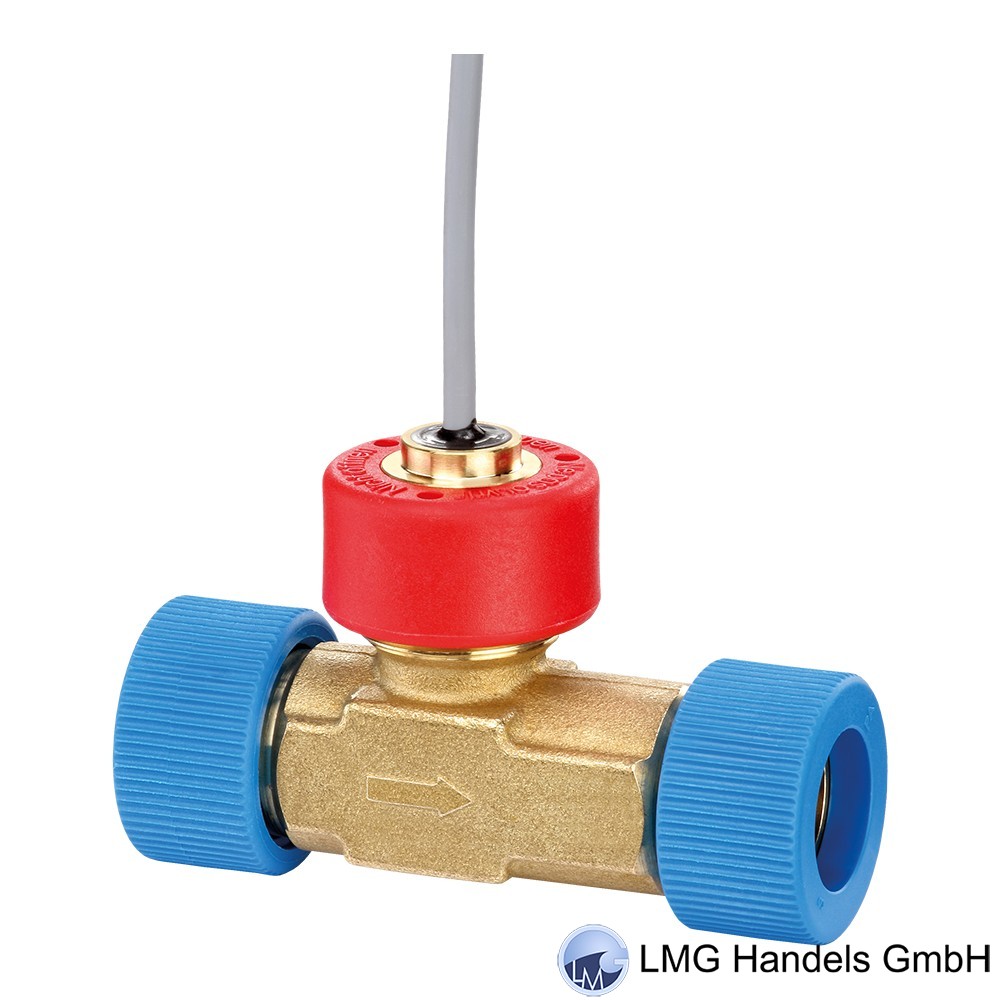

Rohrstück Messing
Turbinen-Innenteile: PEEK
G3/4 Außengewinde
DN15, PN 300
Max. Mediumstemperatur: 150°C
Messbereich: 2 ... 40 l/min
Ausgang: 915 Pulse / Liter, NPN open col
Silikon-Mantelleitung: 1500 mm
Funktionsprinzip:
Die in den Turbotron einströmende Flüssigkeit wird durch die Leitbeschaufelung in vier Teilstrahlen
aufgeteilt. Diese treffen aus vier Richtungen auf den Rotor und versetzen ihn in Drehung. Durch die gleichmäßige Belastung der
Lagerung von vier Seiten heben sich die Kräfte größtenteils auf und der Verschleiß ist auf ein Minimum reduziert.
Die extrem harten Lagerwerkstoffe, Saphir und Hartmetall, garantieren zusätzlich eine außergewöhnliche Lebensdauer.
Die Rotordrehzahl wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt:
VTH und VTP sind mit Rotoren versehen, die mit Magneten bestückt sind. Ein Hall-EffektSensor detektiert die Drehung des Rotors.
Der VTI besitzt im Rotor Edelstahlstifte. Ein induktiver Näherungsschalter detektiert die Rotordrehung. In beiden Fällen steht ein durchflussproportionales Frequenzsignal (Rechtecksignal) zur Verfügung.
