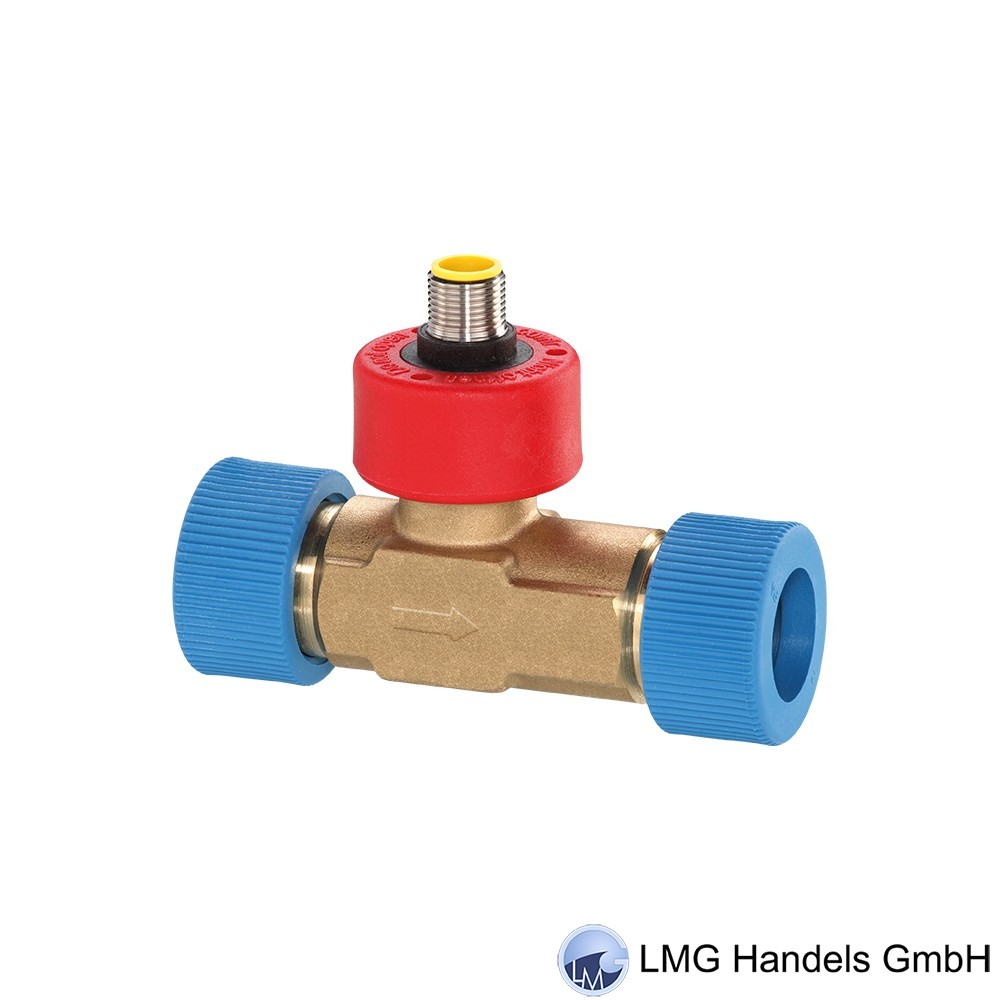

Turbinen Durchflusssensor VTH 15 Messing 4-Pin-Stecker M12 x 1

Der SIKA Turbotron-Durchflusssensor Typ VTH 15 wird für die Durchfluss-messung und Dosierung in Wasser und Wassergemischen eingesetzt.

Zum Einsatz kommt der Sensor in vielen Anwendungen wie u.a.: Überwachung von Kühlkreisläufen im Maschinen- und Anlagenbau - Wasserbehandlung - Reinigungsprozessen - Dosierung.



Funktionsprinzip: Die in den Turbotron einströmende Flüssigkeit wird durch die Leitbeschaufelung in vier Teilstrahlen aufgeteilt. Diese treffen aus vier Richtungen auf den Rotor und versetzen ihn in Drehung. Durch die gleichmäßige Belastung der Lagerung von vier Seiten heben sich die Kräfte größtenteils auf und der Verschleiß ist auf ein Minimum reduziert. Die extrem harten Lagerwerkstoffe, Saphir und Hartmetall, garantieren zusätzlich eine außergewöhnliche Lebensdauer.



Die Rotordrehzahl wird nun in ein elektrisches Pulssignal (Frequenz) umgesetzt: VTH und VTP sind mit Rotoren versehen, die mit Magneten bestückt sind. Ein Hall-EffektSensor detektiert die Drehung des Rotors.



Technische Details: Sika VTH 15 MS-41 Turbotron-Durchflußwächter. Typ VT1541MHÜTTI12. f.Flüssigkeiten SP-T1327. Schaltpunktbereich 2...40 l/min. Ourput 1795 pulse/Liter PNP open col.. Nennweite DN 15. Prozessanschluss G 3/4 außen mit Überwurfmuttern. 4-Pin-Stecker M 12x1. Turbinenkörper Messing. Einbaumöglichkeit für Temperatursensor. verschlossen durch Ms-Sechskantschraube M 5x6. Turbinensystem mit verstärkter Lagerung. PN 10. T max: 85 °C. Schutzart: IP 54.
