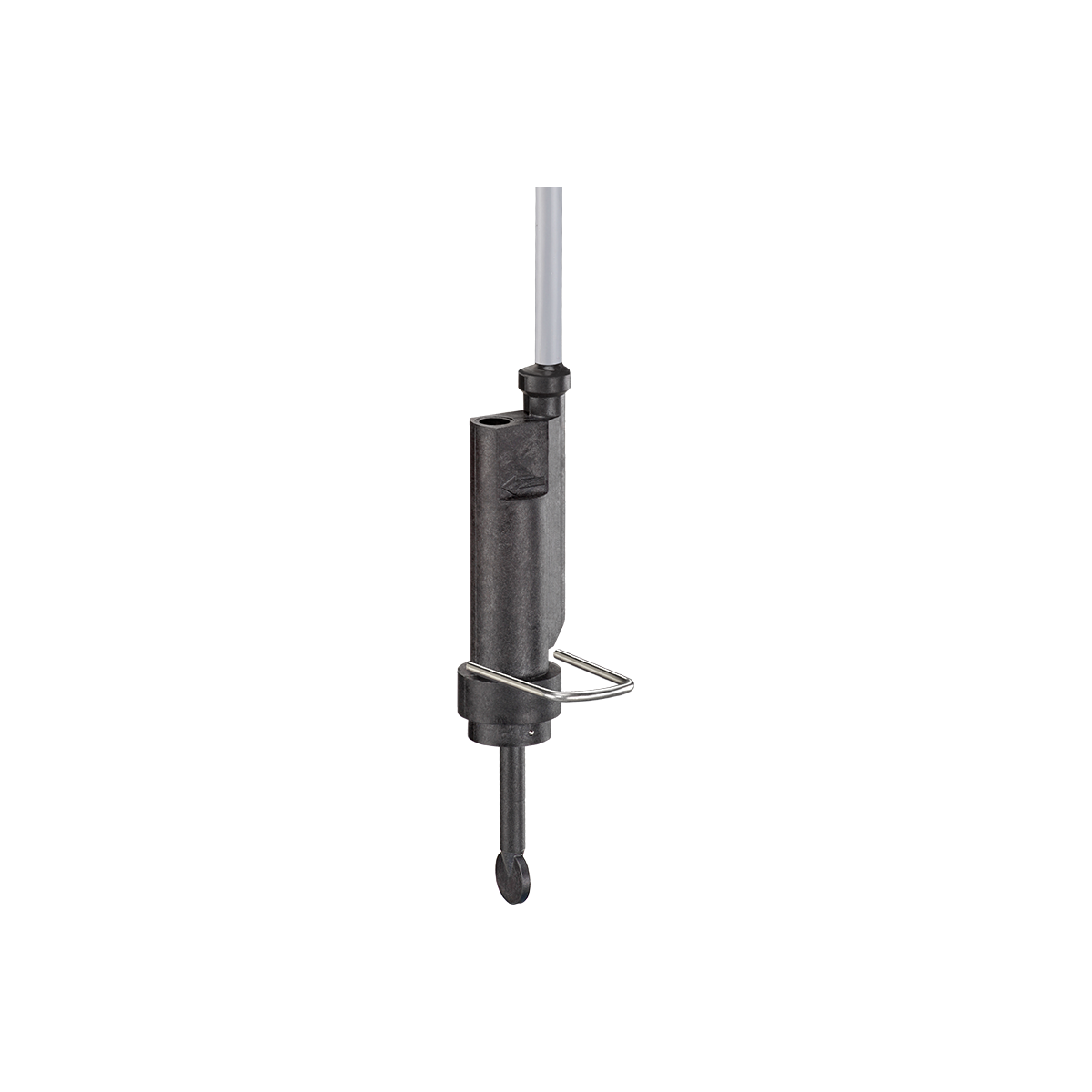

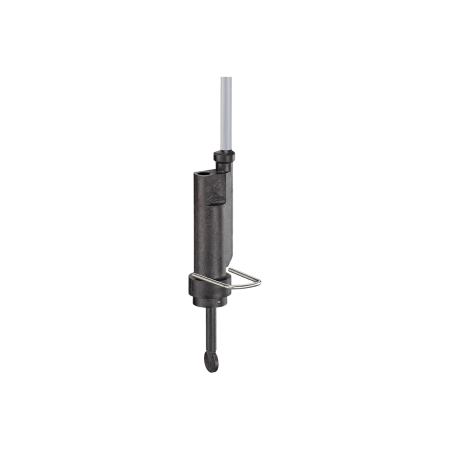

Strömungsschalter zum Direkteinbau VKX15 * VKX15M2P2BPA41

Funktionsprinzip: Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.

Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.

Die SIKA-Strömungswächter sind zur Minimum- bzw. zur Maximumüberwachung von Flüssigkeitsströmungen vorgesehen. Kundenspezifische Ausführungen sollten vor Bestellung besprochen werden damit die technische Daten gegenüber den Anforderungen angepasst werden können oder der Strömungswächter den Anforderungen entsprechend generiert wird.
