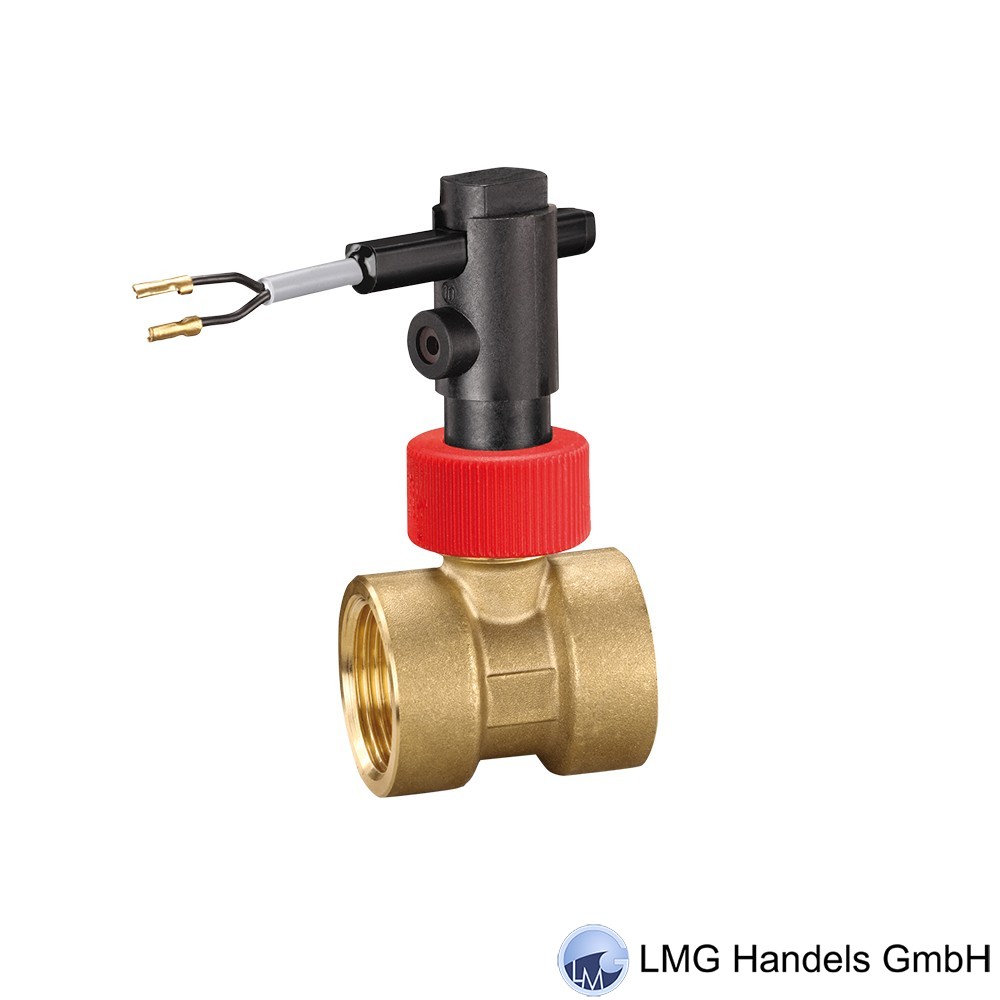

Typ: VK350M0P10PI81
Noryl PPO, SP-S7925
Messing-Rohrstück
Innengewinde: G 2
DN 50, PN 10
Max. Mediumstemperatur: 100°C
Max. Durchfluss [l/min]: 350
Ausgang potentialfreier Kontakt
PVC-Mantelleitung: 1500 mm
Auf Anfrage: Sonderschaltpunkte - Überwurfmuttern in vier Farben zur Unterscheidung - Recognized component ETL nach UL & CSA Standards
Vorteile
Strömungsschalter aus glasfaserverstärktem Kunststoff • Mit Messingrohrstück DN 8…50 • Werksseitige Sonderschaltpunkte für Serienanwendungen • 1,5 m Mantelleitung oder nach Kundenwunsch.
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt.
Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
Noryl PPO, SP-S7925
Messing-Rohrstück
Innengewinde: G 2
DN 50, PN 10
Max. Mediumstemperatur: 100°C
Max. Durchfluss [l/min]: 350
Ausgang potentialfreier Kontakt
PVC-Mantelleitung: 1500 mm
Auf Anfrage: Sonderschaltpunkte - Überwurfmuttern in vier Farben zur Unterscheidung - Recognized component ETL nach UL & CSA Standards
Vorteile
Strömungsschalter aus glasfaserverstärktem Kunststoff • Mit Messingrohrstück DN 8…50 • Werksseitige Sonderschaltpunkte für Serienanwendungen • 1,5 m Mantelleitung oder nach Kundenwunsch.
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert. Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt.
Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
