SIKA Strömungsschalter VK3 32 M zum Direkteinbau

Die SIKA Strömungsschalter werden für die Überwachung von Volumen-strömen eingesetzt. Je nach Anforderungen sind sie für verschiedene Nennweiten und Schaltpunktbereiche verfügbar. Durch das "Baukastenprinzip" können die Produktvarianten und Optionen für unterschiedlichste Anwen-dungen abgestimmt werden. Die weiten Temperatur- und Druckbereiche genauso wie die Werkstoffauswahl oder die diversen Anschlussmöglich-keiten bieten eine sehr große Flexibiltät. Darum kommen SIKA Strömungs-schalter in vielen Bereichen zum Einsatz:

• Heiztechnik

• Industrielle Kühlkreisläufe

• Wasserbehandlung

• Trinkwasseranwendungen

Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.

Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.

Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.

• Direkteinbau in Kupferrohre

• Einfache Montage:

> Lötnippel einlöten

> O-Ring einlegen

> Überwurfmutter anziehen

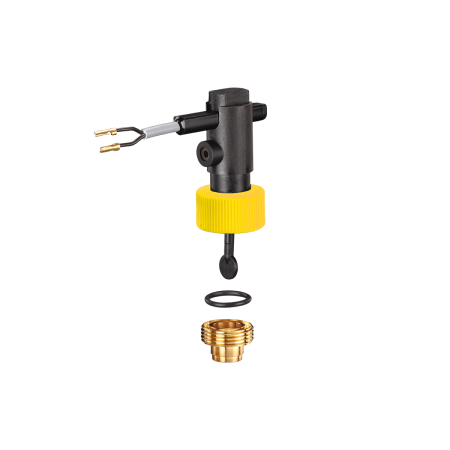

• Lieferumfang Strömungsschalter, O-Ring und Lötnippel

• Paddellängen für Kupferrohr Ø 22…54

• Leicht zu unterscheiden durch die Farbe der Überwurfmutter


Kostenoptimierte Kunststoffausführung
Werkseitige Sonderschaltpunkte für Serienanwendungen
Paddellängen für Kupferrohre Ø 22…54
Leicht zu unterscheiden durch die Farbe der Überwurfmutter
Lötnippel für Kupferrohre
