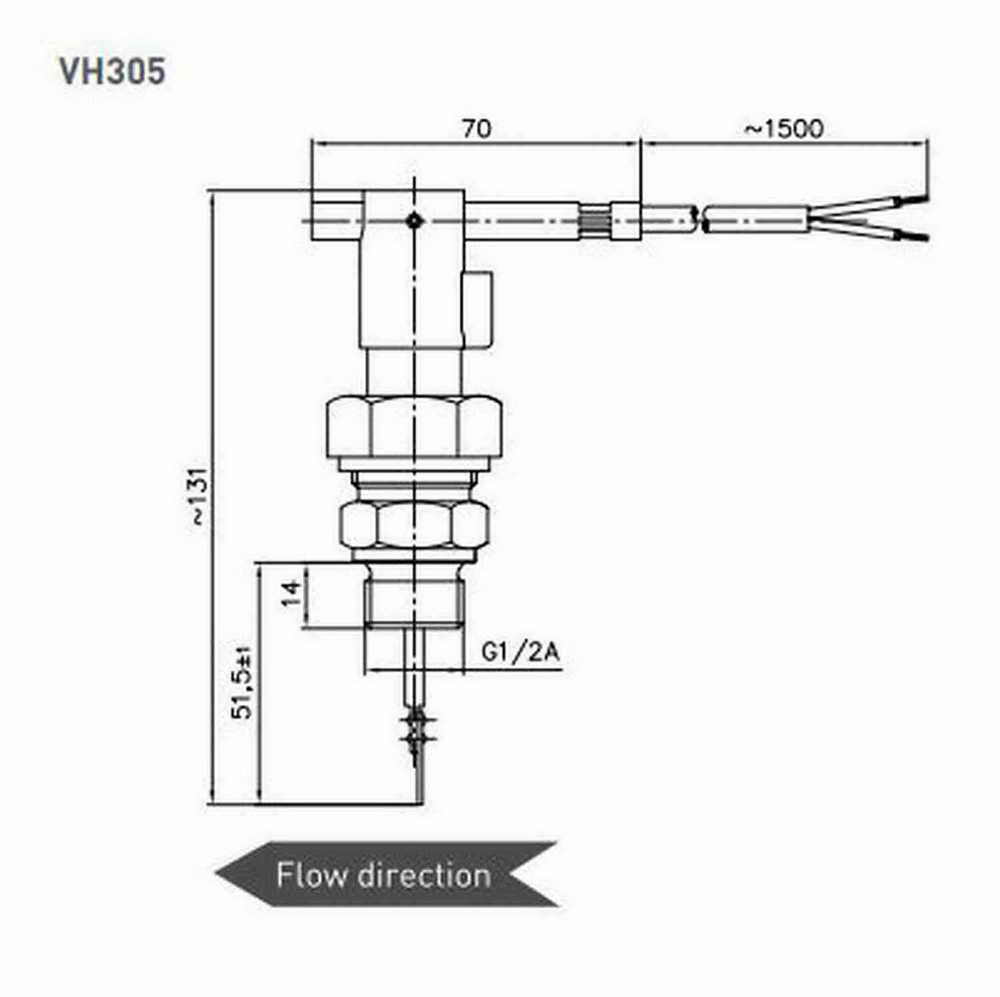

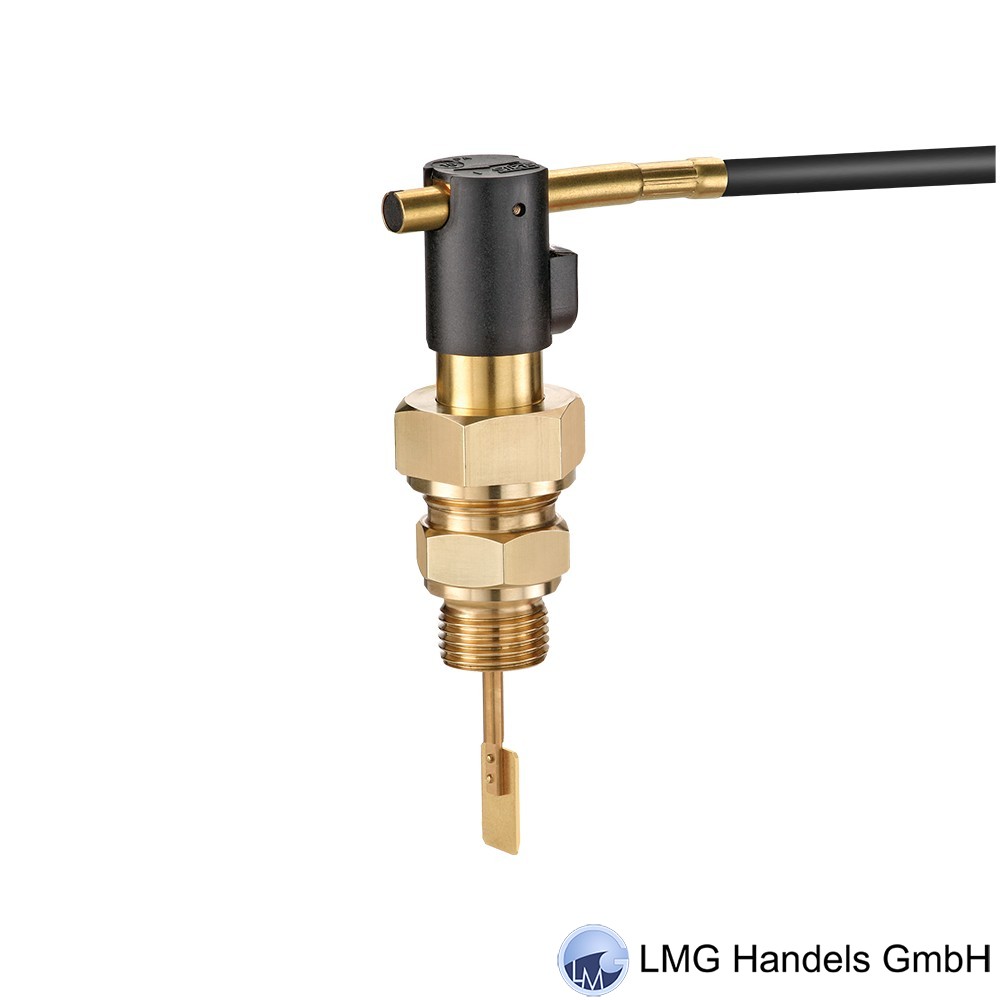

Typ: VH305M01111R21
Messing, SP-2214
Messing-Einschraubzapfen G1/2 Außengew.
Zum Direkteinbau in DN 50...DN 150, PN 25
max. Mediumstemperatur 110°C
Ausgang potentialfreier Kontakt
PVC-Mantelleitung 1500mm
Vorteile:
• Direkteinbau in Rohrleitungen DN 50…150
• Einschraubzapfen für T-Stücke und Rohr-Direkteinbau
• Alternativ Löt- oder Schweißnippel
• Einfacher Einbau durch Überwurfverschraubung
• Verschiedene Anschlussstecker oder 1,5 m MantelleitungBeschreibung

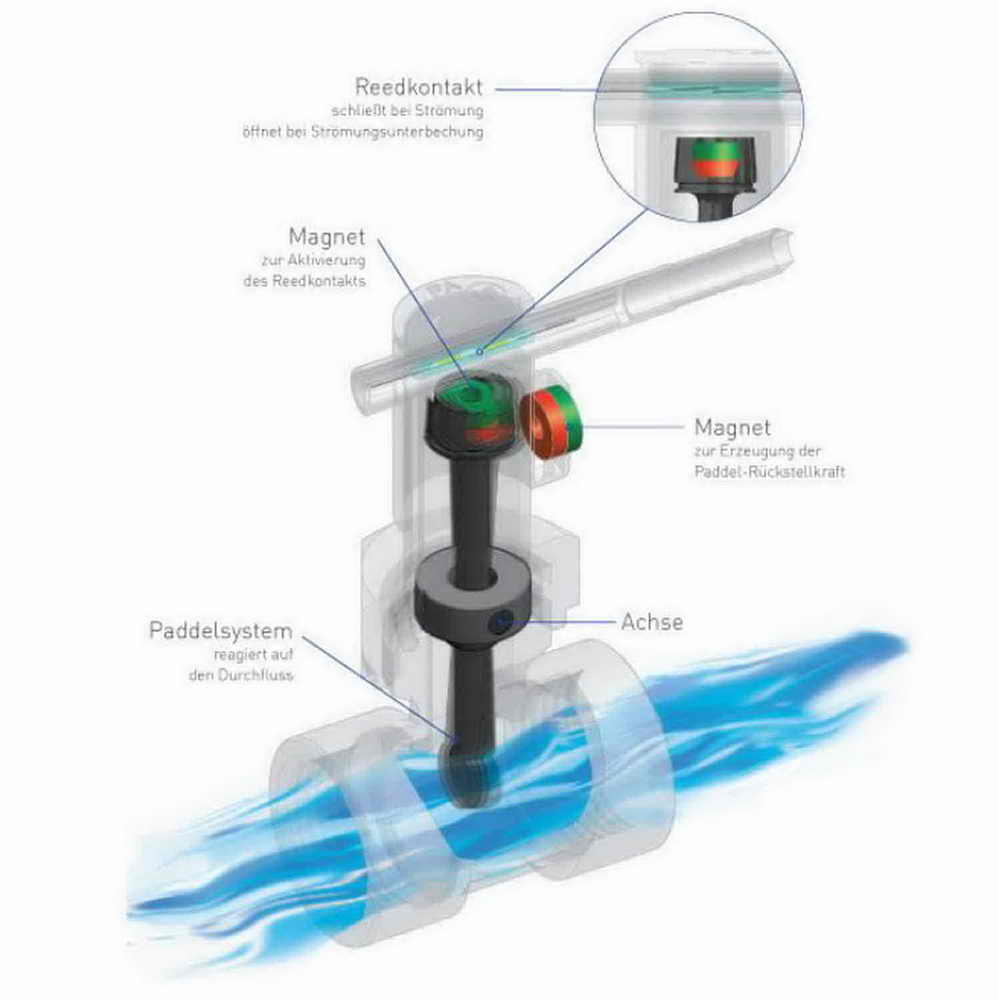

Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt. Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere
Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.Je nach Anwendung und Beanspruchung bieten wir unsere Strömungskontrollschalter in verschiedenen Werkstoffen an. Ob besonders robust und stabil aus Edelstahl für Applikationen in der Industrie oder kostenoptimiert und dennoch höchst stabil aus glasfaserverstärktem Kunststoff für OEM-Applikationen - sprechen Sie unsere Produktspezialisten einfach an und wir finden gemeinsam die technisch und wirtschaftlich optimale Lösung für Ihre Anwendung. Bei kundenspezifischen Serienausführungen besteht die Möglichkeit, Sonderschaltpunkte werkseitig einstellen zu lassen.
Messing, SP-2214
Messing-Einschraubzapfen G1/2 Außengew.
Zum Direkteinbau in DN 50...DN 150, PN 25
max. Mediumstemperatur 110°C
Ausgang potentialfreier Kontakt
PVC-Mantelleitung 1500mm
Vorteile:
• Direkteinbau in Rohrleitungen DN 50…150
• Einschraubzapfen für T-Stücke und Rohr-Direkteinbau
• Alternativ Löt- oder Schweißnippel
• Einfacher Einbau durch Überwurfverschraubung
• Verschiedene Anschlussstecker oder 1,5 m MantelleitungBeschreibung
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt. Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere
Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.Je nach Anwendung und Beanspruchung bieten wir unsere Strömungskontrollschalter in verschiedenen Werkstoffen an. Ob besonders robust und stabil aus Edelstahl für Applikationen in der Industrie oder kostenoptimiert und dennoch höchst stabil aus glasfaserverstärktem Kunststoff für OEM-Applikationen - sprechen Sie unsere Produktspezialisten einfach an und wir finden gemeinsam die technisch und wirtschaftlich optimale Lösung für Ihre Anwendung. Bei kundenspezifischen Serienausführungen besteht die Möglichkeit, Sonderschaltpunkte werkseitig einstellen zu lassen.
Die SIKA Strömungsschalter werden für die Überwachung von Volumenströmen eingesetzt. Je nach Anforderungen sind sie für verschiedene Nennweiten und Schaltpunktbereiche verfügbar. Durch das "Baukastenprinzip" können die Produktvarianten und Optionen für unterschiedlichste Anwendungen abgestimmt werden. Die weiten Temperatur- und Druckbereiche genauso wie die Werkstoffauswahl oder die diversen Anschlussmöglichkeiten bieten eine sehr große Flexibiltät. Darum kommen SIKA Strömungsschalter in vielen Bereichen zum Einsatz:
• Heiztechnik
• Industrielle Kühlkreisläufe
• Wasserbehandlung
• Trinkwasseranwendungen
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.
Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
• Heiztechnik
• Industrielle Kühlkreisläufe
• Wasserbehandlung
• Trinkwasseranwendungen
Der Strömungsschalter besteht aus einem Paddelsystem, an dessen oberen Ende sich ein Dauermagnet befindet. Über diesem Magnet ist außerhalb der Strömung ein Reedkontakt platziert.
Ein zweiter Magnet dient zur Erzeugung einer Rückstellkraft, für das Paddel. Trifft die zu überwachende Strömung auf das Paddelsystem, wird dieses ausgelenkt. Dadurch ändert der Magnet seine Stellung zum Reedkontakt, der somit betätigt wird. Sobald der Durchfluss unterbrochen wird, bewegt sich das Paddel wieder in seine Ausgangsstellung zurück und betätigt damit den Reedkontakt erneut. Die hierfür notwendige Rückstellkraft wird durch die beiden sich abstoßenden Magnete erzeugt.
Das Ausnutzen der Magnetkraft, im Vergleich zu einer herkömmlichen Blattfeder, ergibt eine deutlich bessere Langzeitstabilität und eine wesentlich höhere Unempfindlichkeit gegen Druckspitzen.
