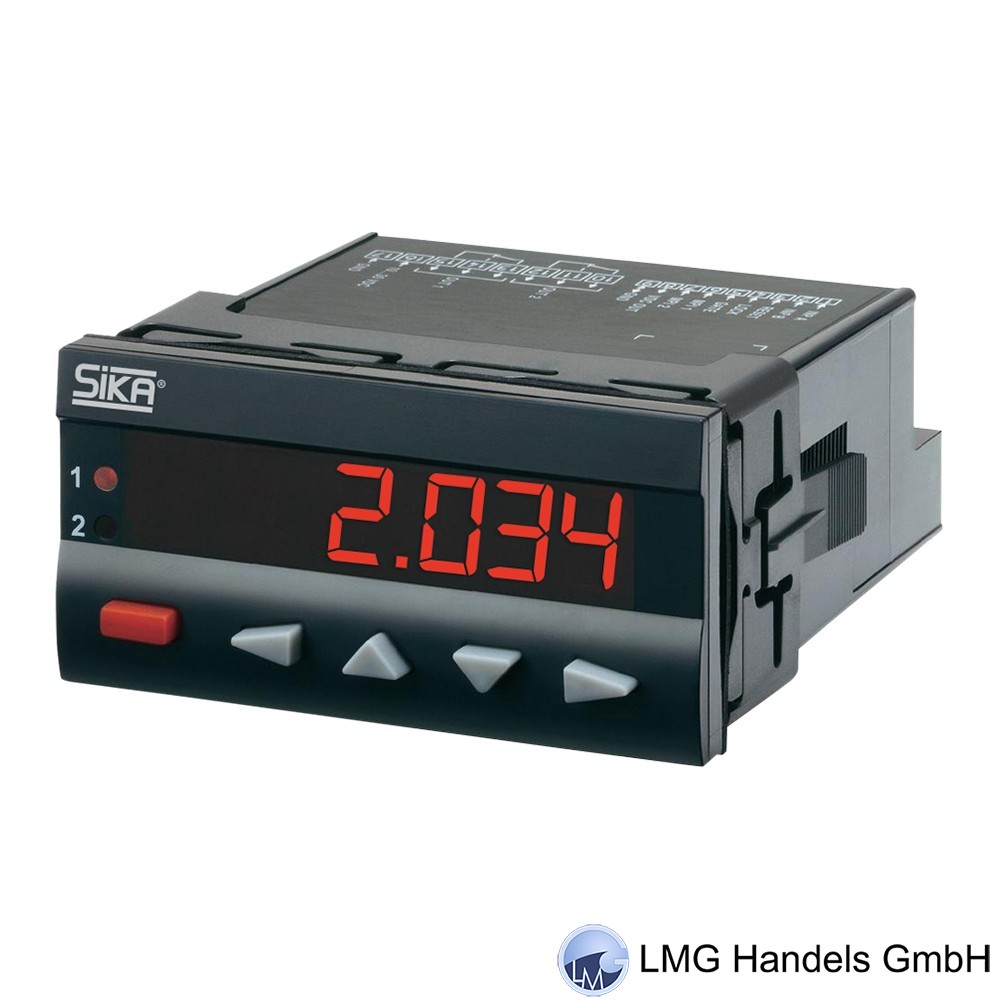

Typ: VA3K01S101SR22D0
Regler-Anzeige: VA3K01
Schalttafeleinbau.
Mit 6-stelliger LED-Anzeige (14-Segment)
Messeingänge programmierbar: Puls, Frequenz (NPN, PNP)
Ausgang: 2 Relaiskontakte
Ausgabe-Schnittstelle: RS 232 für Drucker oder Großbild-Anzeige
Schutzart: IP 65 (Frontseite)
Format Front: 96 x 48 mm
Spannungsversorgung: 10 bis 30 VDC
Optionen:
• Ausgabe-Schnittstelle RS 232, RS 485 für Drucker oder Großbild-Anzeige.
• Spannungsversorgung AC oder DC.
Programmierbare Durchfluss-Anzeigeelektronik für den Schalttafeleinbau
• Geeignet für alle SIKA-Durchflusssensoren mit Frequenz- /Pulsausgang*
• Anzeige programmierbar für Durchfluss oder Volumen
• 14-Segment LED für bessere Textdarstellung
• Automatische Hilfstexte
• Zwei Relaisausgänge mit potentialfreien Wechselkontakten
• Spannungsversorgung für den Sensor (typabhängig)
• Benutzersperre mittels Lockeingang, z. B. für Schlüsselschalter
• Gate-Eingang zum Aktivieren / Deaktivieren.
Die universellen Anzeigen der Baureihe VA3K01 sind 6-stellige programmierbare Anzeigen, für den Schalttafeleinbau. Für die Spannungsversorgung der angeschlossenen Sensoren steht eine Transmitterversorgung zur Verfügung.
Das Gerät kann die Strömungsgeschwindigkeit oder den Volumenstrom darstellen bzw. überwachen. Die Anzeige VA3K01 ist mit 2 Relaisausgängen und /oder einer seriellen Schnittstelle ausgestattet.
SIKA VA3K01 Anzeige für Schalttafeleinbau Baureihe VA3K01. mit RS232 Schnittstelle für Drucker oder Großbild-Anzeige. Programmierbare Durchfluss-Anzeigeelektronik für den Schalttafeleinbau Geeignet für alle SIKA-Durchflusssensoren mit Frequenz- /Pulsausgang (Signalamplitude mindestens 7 V). Anzeige programmierbar für Durchfluss oder Volumen. 14-Segment LED für bessere Textdarstellung. Automatische Hilfstexte. Zwei Relaisausgänge mit potentialfreien Wechselkontakten. Spannungsversorgung für den Sensor (typabhängig). Benutzersperre mittels Lockeingang z. B. für Schlüsselschalter. Gate-Eingang zum Aktivieren / Deaktivieren.
Die Anzeigeelektronik VA3K01 erfasst Impulse, Zeiten und Frequenzen bis max. 60 kHz und bietet eine Vielzahl verschiedener Betriebsarten. Gleichzeitig verarbeitet die Anzeigeelektronik programmierte Vorwahlen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Der Einsatzbereich dieses Geräts liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u. a.. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein.
Das Gerät darf nur im ordnungsgemäß eingebauten Zustand und entsprechend dem Kapitel „Technische Daten“ betrieben werden. Das Gerät ist nicht geeignet für den explosions-geschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind. Wird das Gerät zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder Fehlbedienung des Gerätes eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.
Das Gerät ist für die Verwendung in Innenräumen konzipiert. Bei Einhaltung der technischen Daten kann das Gerät aber auch im Außenbereich verwendet werden. Achten Sie hierbei aber auch auf einen angemessenen UV-Schutz.
Die Anzeigeelektronik VA3K01 erfasst Impulse, Zeiten und Frequenzen bis max. 60 kHz und bietet eine Vielzahl verschiedener Betriebsarten. Gleichzeitig verarbeitet die Anzeigeelektronik programmierte Vorwahlen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Der Einsatzbereich dieses Geräts liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u. a.. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein.
Das Gerät darf nur im ordnungsgemäß eingebauten Zustand und entsprechend dem Kapitel „Technische Daten“ betrieben werden. Das Gerät ist nicht geeignet für den explosions-geschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind. Wird das Gerät zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder Fehlbedienung des Gerätes eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.
Das Gerät ist für die Verwendung in Innenräumen konzipiert. Bei Einhaltung der technischen Daten kann das Gerät aber auch im Außenbereich verwendet werden. Achten Sie hierbei aber auch auf einen angemessenen UV-Schutz.
