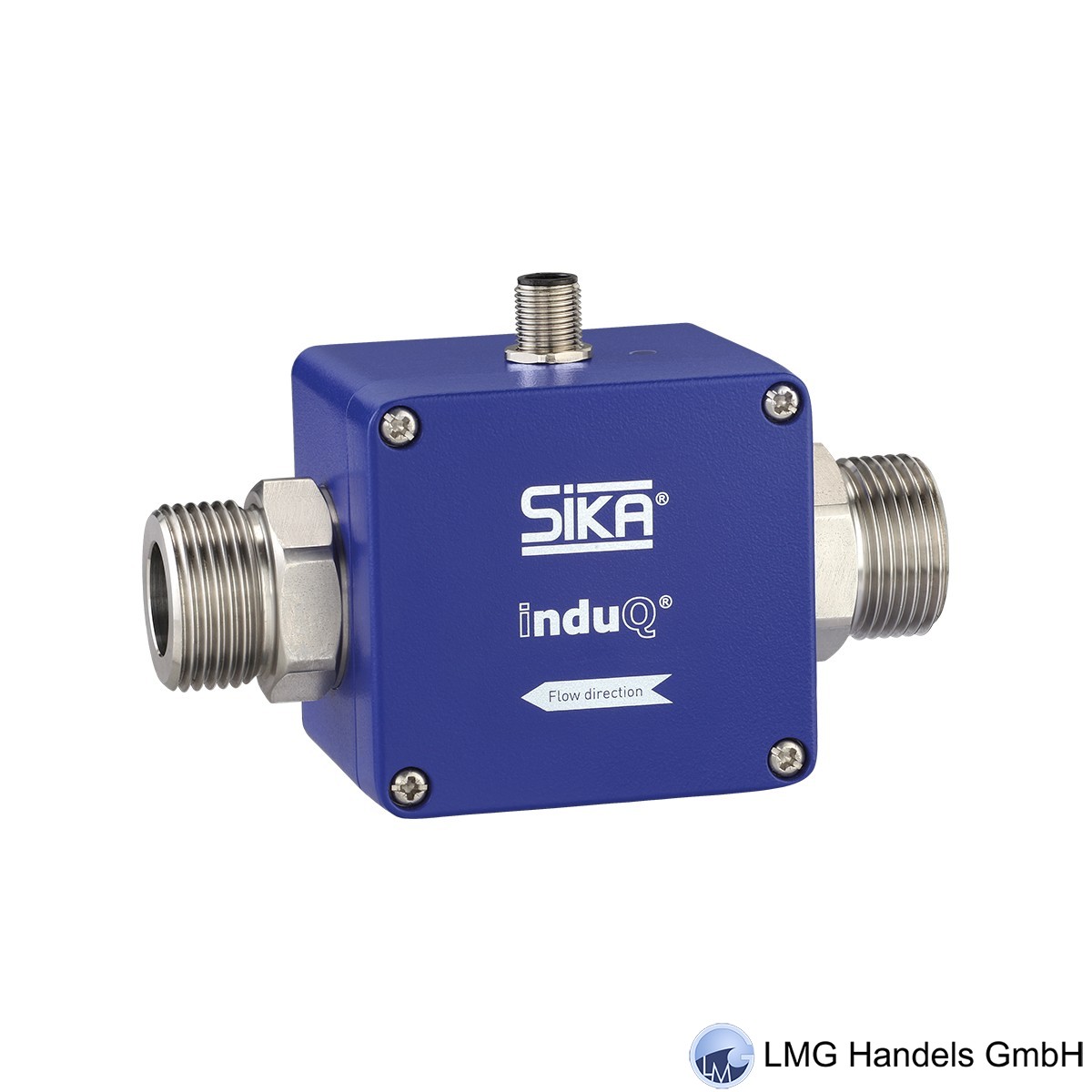

Magnetisch-induktiver Durchflusssensor induQ®
VMI20-Y, SP-MID0528
Zeichnung MID-0528
Messrohr PEEK, O-Ringe EPDM
R1" Außengewinde, Edelstahl
DN 20, PN 16
Medientemperatur -20...+90°C
Umgebungstemperatur: min.-10°C, max +50...+70°C
abhängig von der Mediumstemperatur, siehe Datenblatt
Messbereich 5...250 l/min
5-Pin-Stecker M12x1
Pin 1: Spannungsversorgung 24 VDC ±10%
Pin 2: not connected
Pin 3: GND
Pin 4: Frequenzausgang (Push-Pull), 38 Pulse/Liter
Pin 5: not connected
inkl. Werksprüfschein
VMI20-Y, SP-MID0528
Zeichnung MID-0528
Messrohr PEEK, O-Ringe EPDM
R1" Außengewinde, Edelstahl
DN 20, PN 16
Medientemperatur -20...+90°C
Umgebungstemperatur: min.-10°C, max +50...+70°C
abhängig von der Mediumstemperatur, siehe Datenblatt
Messbereich 5...250 l/min
5-Pin-Stecker M12x1
Pin 1: Spannungsversorgung 24 VDC ±10%
Pin 2: not connected
Pin 3: GND
Pin 4: Frequenzausgang (Push-Pull), 38 Pulse/Liter
Pin 5: not connected
inkl. Werksprüfschein
Vorteile: Robustes Metallgehäuse • Nennweiten DN 7, DN 10 und DN 20 • Weiter Messbereich 1:60 (1:50) • Frequenz oder Analog- und Frequenzausgang • Auslieferung mit Werksprüfschein.
Funktionsprinzip: Die intelligenten Durchflusssensoren der Baureihe induQ® arbeiten nach dem Induktionsprinzip: Das Messrohr befindet sich in einem Magnetfeld (B). Fließt ein elektrisch leitendes Medium mit dem zu bestimmenden Durchfluss (Q) durch das Messrohr und damit rechtwinklig zum Magnetfeld, wird eine Spannung (U) in das Medium induziert, die proportional zur mittleren Strömungsgeschwindigkeit ist und durch zwei Elektroden abgegriffen wird.
Für ein durchflussproportionales Ausgangssignal stehen Ihnen zwei Varianten zur Verfügung: - Frequenzausgangssignal (Standard) - Analog- und Frequenzausgangssignal (Option) Die Pulsrate ist je nach Typ werkseitig oder vor Ort konfigurierbar. Die Sensoren der Baureihe induQ® ermöglichen eine Durchfluss- / Volumenstrommessung oder Dosierung von elektrisch leitenden Flüssigkeiten ohne bewegte Teile. Es sind die idealen Durchflusssensoren, wenn es auf Genauigkeit und Zuverlässigkeit ankommt.
Funktionsprinzip: Die intelligenten Durchflusssensoren der Baureihe induQ® arbeiten nach dem Induktionsprinzip: Das Messrohr befindet sich in einem Magnetfeld (B). Fließt ein elektrisch leitendes Medium mit dem zu bestimmenden Durchfluss (Q) durch das Messrohr und damit rechtwinklig zum Magnetfeld, wird eine Spannung (U) in das Medium induziert, die proportional zur mittleren Strömungsgeschwindigkeit ist und durch zwei Elektroden abgegriffen wird.
Für ein durchflussproportionales Ausgangssignal stehen Ihnen zwei Varianten zur Verfügung: - Frequenzausgangssignal (Standard) - Analog- und Frequenzausgangssignal (Option) Die Pulsrate ist je nach Typ werkseitig oder vor Ort konfigurierbar. Die Sensoren der Baureihe induQ® ermöglichen eine Durchfluss- / Volumenstrommessung oder Dosierung von elektrisch leitenden Flüssigkeiten ohne bewegte Teile. Es sind die idealen Durchflusssensoren, wenn es auf Genauigkeit und Zuverlässigkeit ankommt.
