Magnetisc induktiver Durchflusssensor induQ® Gewindeanschluss Metall

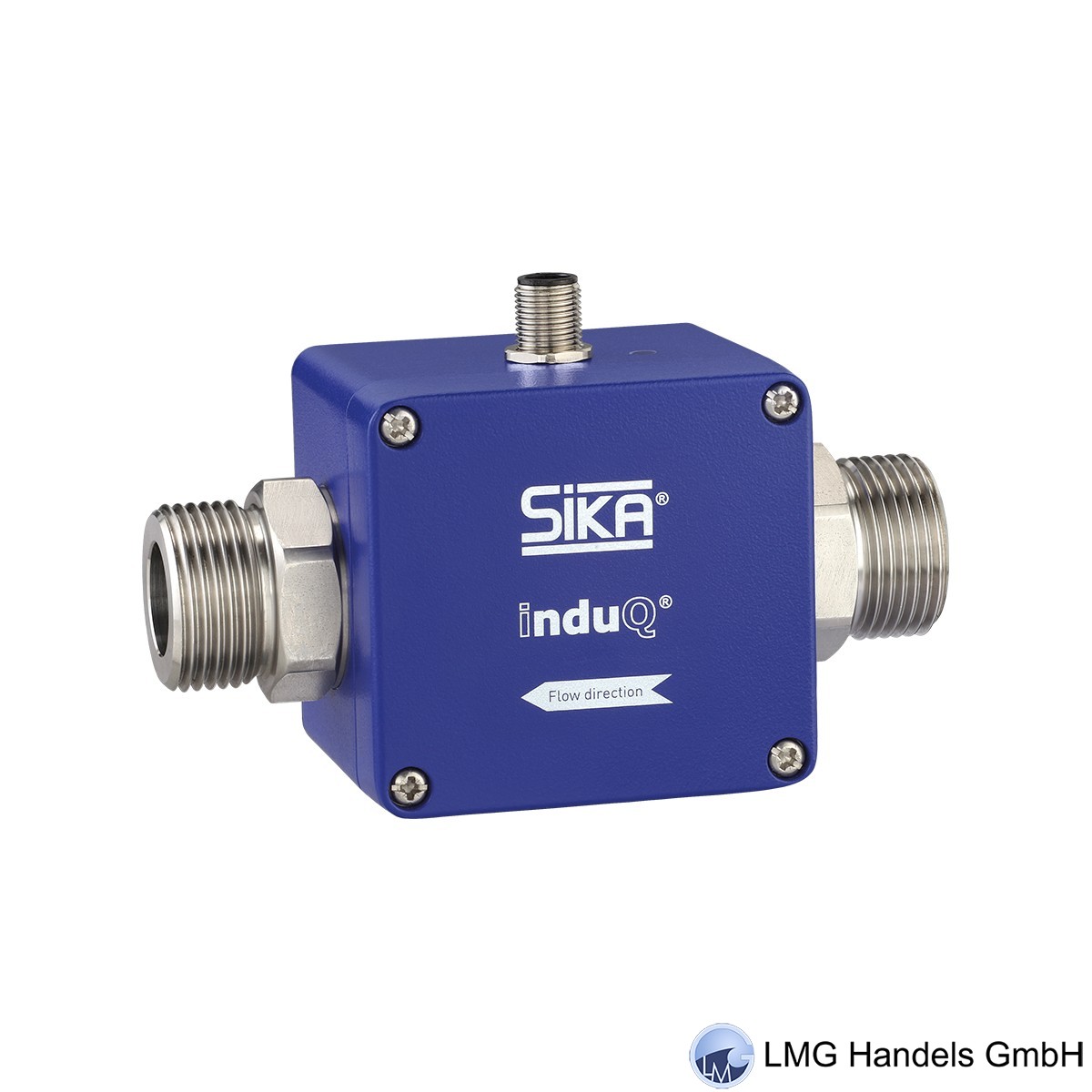

Magnetisch-induktiver Durchflusssensor induQ®
VMI20-Y, SP-MID0602
Zeichnung MID-0602
Messrohr PEEK, O-Ringe EPDM
G 1 Außengewinde, Edelstahl
DN 20, PN 16
Medientemperatur: -20...+90°C
Umgebungstemperatur: mind. -10°C, max. +40...+70°C
abhängig von der Mediumstemperatur, siehe Datenblatt
Messbereich 5...250 l/min
5-Pin-Stecker M12x1
Pin 1: Spannungsversorgung 24 VDC ±10%
Pin 2: Analogausgang Durchfluss 4...20 mA entspr. 0...200 l/min
Pin 3: GND
Pin 4: Frequenzausgang (Push-Pull), 200 Pulse/Liter
Pin 5: do not connect
inkl. Werksprüfschein
