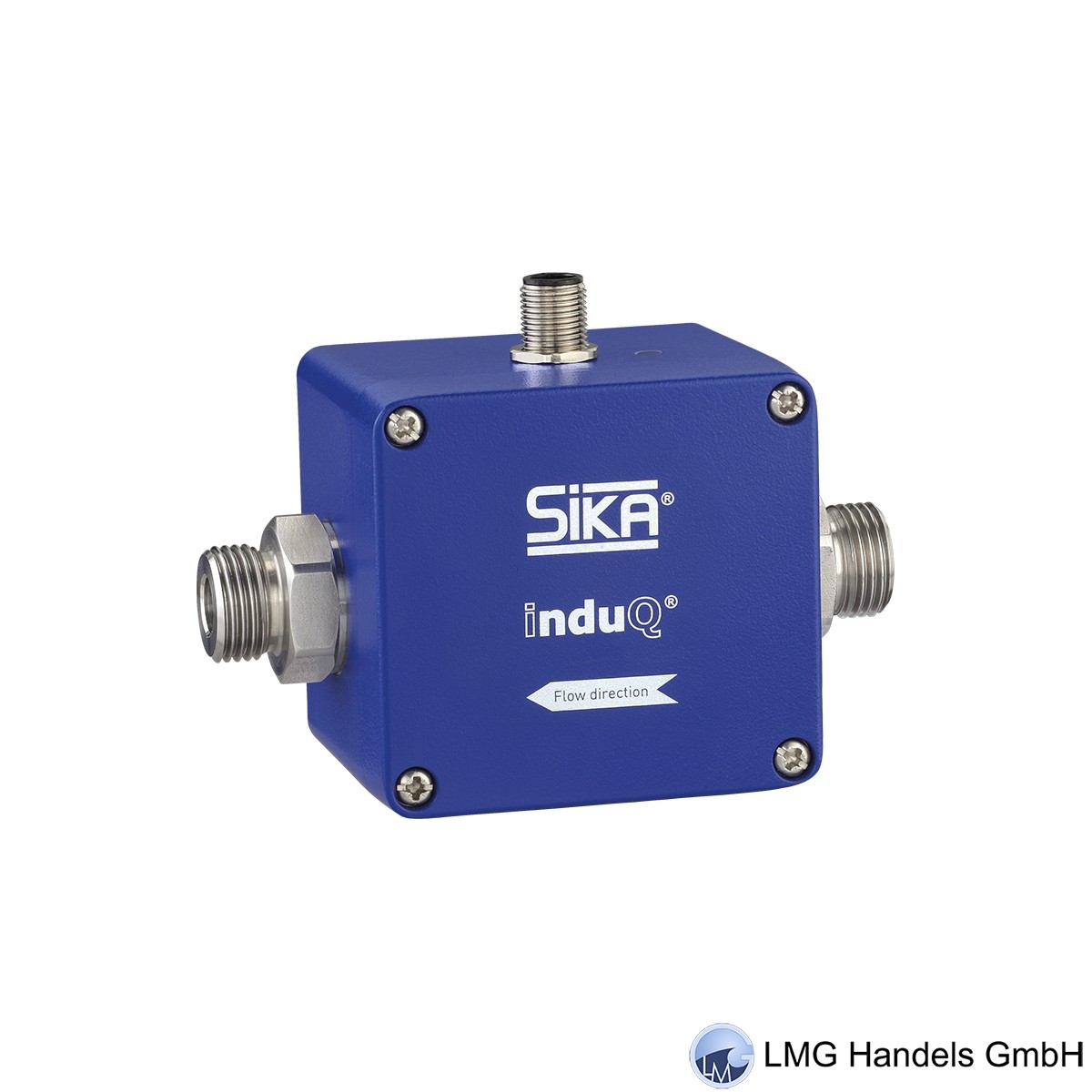

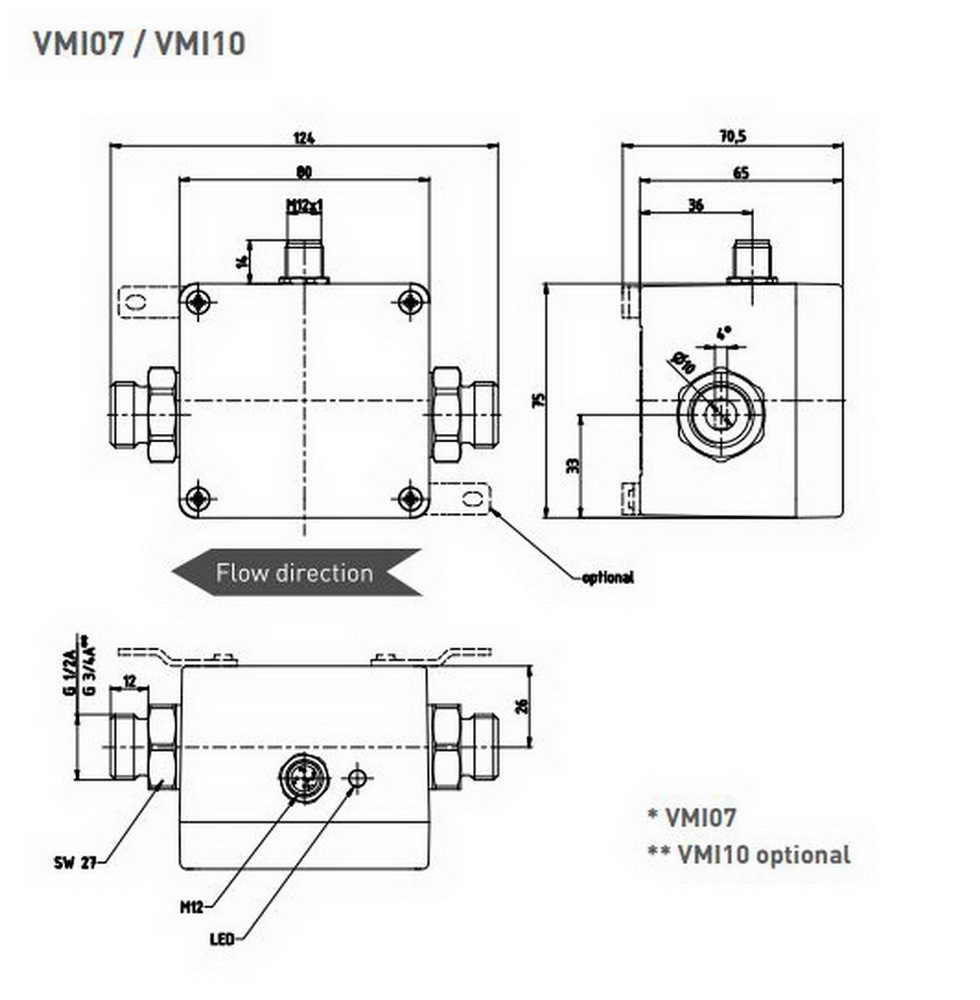

Magnetisch-induktiver Durchflusssensor induQ®
VMIASS00YGX001
Messrohr PEEK O-Ringe: EPDM
G½ Außengewinde, Edelstahl 1.4571
DN 10, PN 16
Mediumstemperatur -20...+90°C
Messbereich 1..60 l/min
Ausgang 855 Pulse/l, NPN
Rundstecker M12x1
VMIASS00YGX001
Messrohr PEEK O-Ringe: EPDM
G½ Außengewinde, Edelstahl 1.4571
DN 10, PN 16
Mediumstemperatur -20...+90°C
Messbereich 1..60 l/min
Ausgang 855 Pulse/l, NPN
Rundstecker M12x1
Funktionsprinzip

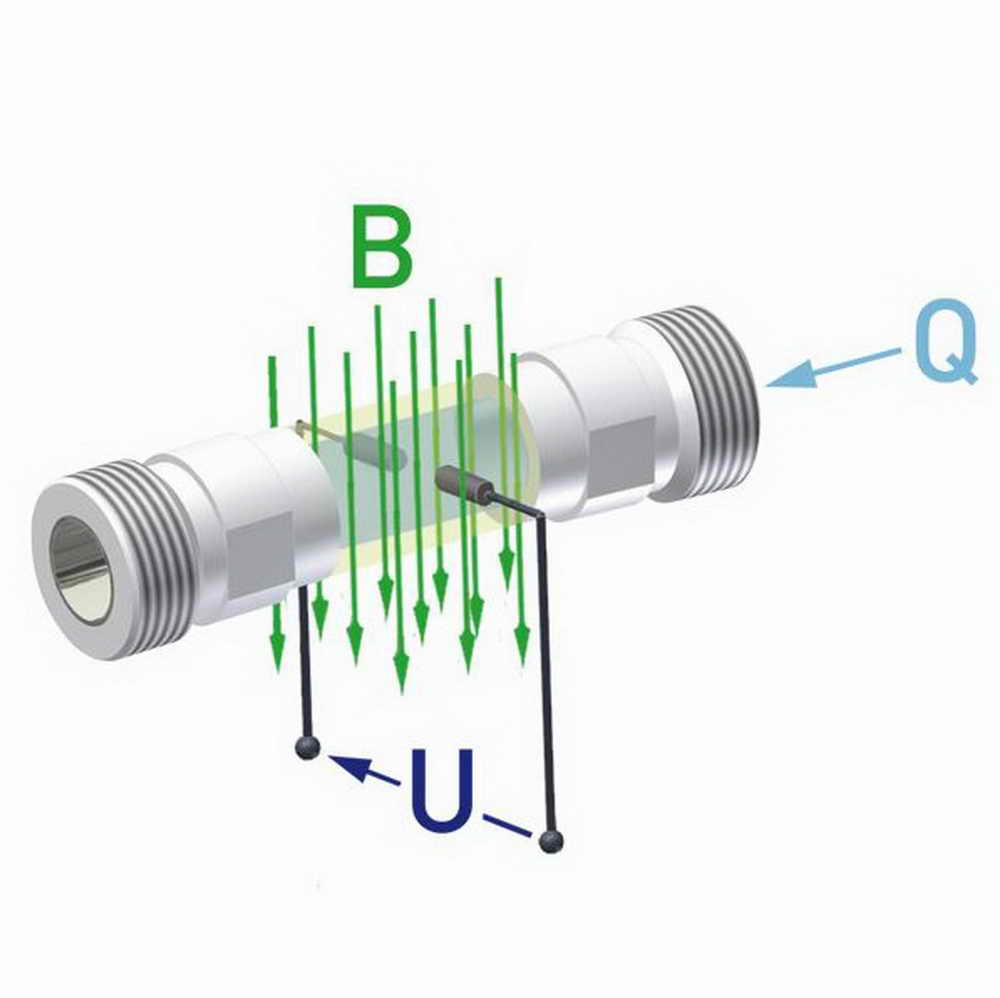

Die intelligenten Durchflusssensoren der Baureihe induQ® arbeiten nach dem Induktionsprinzip: Das Messrohr befindet sich in einem Magnetfeld (B). Fließt ein elektrisch leitendes Medium mit dem zu bestimmenden Durchfluss (Q) durch das Messrohr und damit rechtwinklig zum Magnetfeld, wird eine Spannung (U) in das Medium induziert, die proportional zur mittleren Strömungsgeschwindigkeit ist und durch zwei Elektroden abgegriffen wird. Für ein durchflussproportionales Ausgangssignal stehen Ihnen zwei Varianten zur Verfügung: Frequenzausgangssignal (Standard) - Analog- und Frequenzausgangssignal (Option). Die Pulsrate ist je nach Typ werkseitig konfigurierbar.
Der magnetisch induktive Durchflusssensor arbeitet nach dem Induktionsprinzip, d. h., durch die Bewegung eines Leiters in einem Magnetfeld wird eine Gleichspannung erzeugt: Das Messrohr des VMI befindet sich in einem Magnetfeld (B). Eine elektrisch leitfähige Flüssigkeit (Q) fließt durch das Messrohr. Dabei werden die positiven und negativen Ladungsträger entgegengesetzt abgelenkt. Es entsteht eine Spannung senkrecht zum Magnetfeld, die durch die beiden Elektroden abgegriffen wird. Die dabei induzierte Spannung ist proportional zur mittleren Strömungsgeschwindigkeit der Flüssigkeit. Die Elektronik des VMI wandelt die induzierte Spannung in ein durchflussproportionales Frequenzsignal um.
Die intelligenten Durchflusssensoren der Baureihe induQ® arbeiten nach dem Induktionsprinzip: Das Messrohr befindet sich in einem Magnetfeld (B). Fließt ein elektrisch leitendes Medium mit dem zu bestimmenden Durchfluss (Q) durch das Messrohr und damit rechtwinklig zum Magnetfeld, wird eine Spannung (U) in das Medium induziert, die proportional zur mittleren Strömungsgeschwindigkeit ist und durch zwei Elektroden abgegriffen wird. Für ein durchflussproportionales Ausgangssignal stehen Ihnen zwei Varianten zur Verfügung: Frequenzausgangssignal (Standard) - Analog- und Frequenzausgangssignal (Option). Die Pulsrate ist je nach Typ werkseitig konfigurierbar.
Der magnetisch induktive Durchflusssensor arbeitet nach dem Induktionsprinzip, d. h., durch die Bewegung eines Leiters in einem Magnetfeld wird eine Gleichspannung erzeugt: Das Messrohr des VMI befindet sich in einem Magnetfeld (B). Eine elektrisch leitfähige Flüssigkeit (Q) fließt durch das Messrohr. Dabei werden die positiven und negativen Ladungsträger entgegengesetzt abgelenkt. Es entsteht eine Spannung senkrecht zum Magnetfeld, die durch die beiden Elektroden abgegriffen wird. Die dabei induzierte Spannung ist proportional zur mittleren Strömungsgeschwindigkeit der Flüssigkeit. Die Elektronik des VMI wandelt die induzierte Spannung in ein durchflussproportionales Frequenzsignal um.
