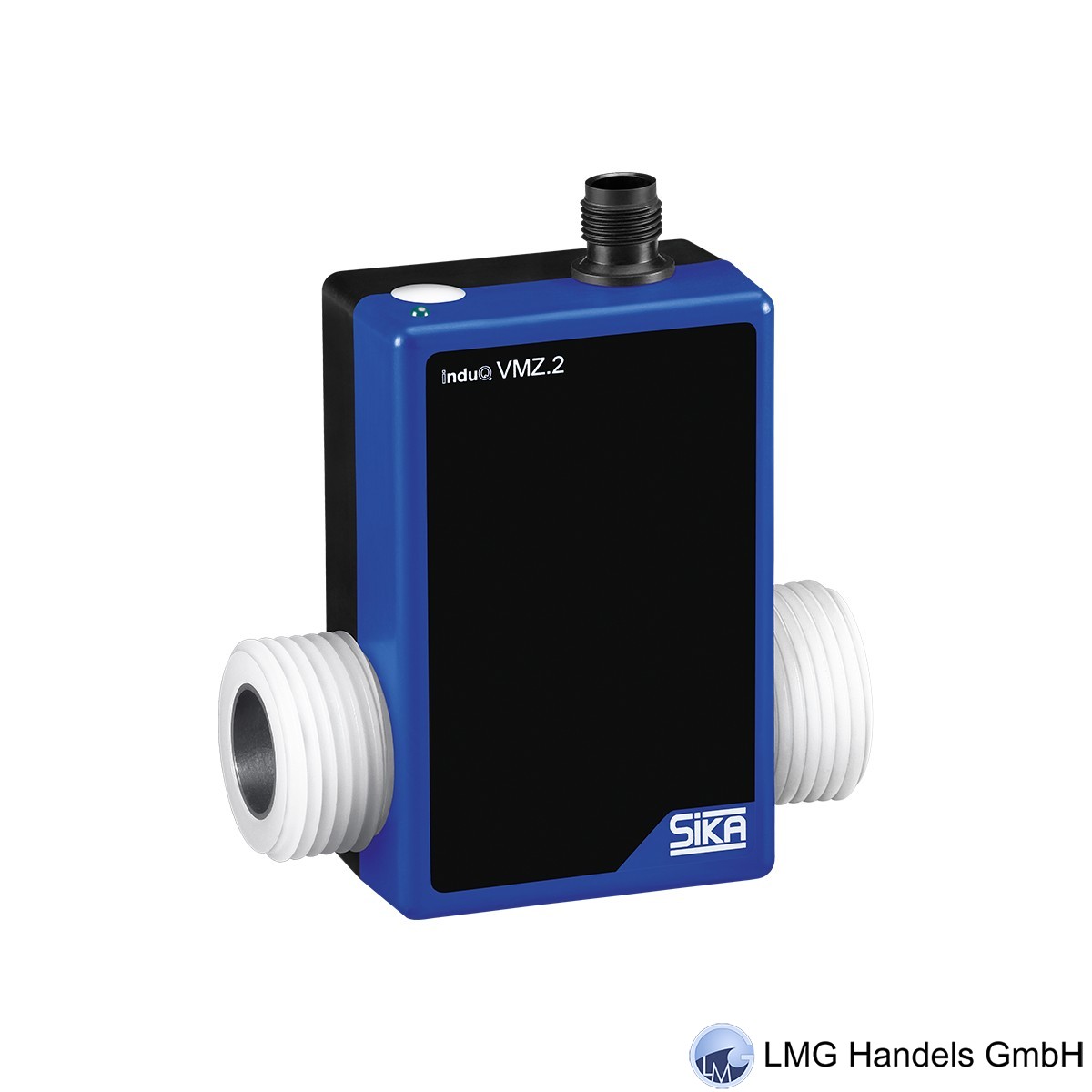

Messrohr POM, G1B-Außengewinde
DN 20, ID 18mm
Messbereich 5...100 l/min
max. Betriebsdruck 10 bar bei 20 °C
8 bar bei 40°C, 6 bar bei 60°C
max. Mediumstemperatur: 60°C
Spannungsversorgung: 24 VDC +- 15%
Ausgang 200 Pulse / Liter, PNP oder NPN open col.
4-Pin-Stecker M12x1
Aufbau:
Das Messrohr mit den Erdungshülsen und den Elektroden verläuft durch das Gehäuse und bildet außen die Prozessanschlüsse des VMZ. Im Inneren des Gehäuses wird das Magnetfeld für die Messung erzeugt. Ferner befinden sich dort die
Mess- und Auswerteelektronik. Die beiden Elektroden aus Edelstahl befinden sich in der Mitte des Messrohres zwischen den Erdungshülsen. Der VMZ benötigt für den Messvorgang keine beweglichen Teile. Das Innere des Messrohres ist komplett frei. Die Flüssigkeit kann ohne Hindernisse durch das Messrohr fließen.
Funktion:
Der magnetisch induktive Durchflusssensor arbeitet nach dem Induktionsprinzip, d. h., durch die Bewegung eines Leiters in einem Magnetfeld wird eine Gleichspannung erzeugt: Das Messrohr des VMZ befindet sich in einem Magnetfeld (B). Eine elektrisch leitfähige Flüssigkeit (V) fließt durch das Messrohr. Dabei werden die positiven und negativen Ladungsträger entgegengesetzt abgelenkt. Es entsteht eine Spannung (U) senkrecht zum Magnetfeld, die durch die beiden Elektroden abgegriffen wird. Die dabei induzierte Spannung ist proportional zur mittleren Strömungsgeschwindigkeit der Flüssigkeit. Die Elektronik des VMZ wandelt die induzierte Spannung in ein durchflussproportionales Frequenzsignal um.
Das Messrohr mit den Erdungshülsen und den Elektroden verläuft durch das Gehäuse und bildet außen die Prozessanschlüsse des VMZ. Im Inneren des Gehäuses wird das Magnetfeld für die Messung erzeugt. Ferner befinden sich dort die
Mess- und Auswerteelektronik. Die beiden Elektroden aus Edelstahl befinden sich in der Mitte des Messrohres zwischen den Erdungshülsen. Der VMZ benötigt für den Messvorgang keine beweglichen Teile. Das Innere des Messrohres ist komplett frei. Die Flüssigkeit kann ohne Hindernisse durch das Messrohr fließen.
Funktion:
Der magnetisch induktive Durchflusssensor arbeitet nach dem Induktionsprinzip, d. h., durch die Bewegung eines Leiters in einem Magnetfeld wird eine Gleichspannung erzeugt: Das Messrohr des VMZ befindet sich in einem Magnetfeld (B). Eine elektrisch leitfähige Flüssigkeit (V) fließt durch das Messrohr. Dabei werden die positiven und negativen Ladungsträger entgegengesetzt abgelenkt. Es entsteht eine Spannung (U) senkrecht zum Magnetfeld, die durch die beiden Elektroden abgegriffen wird. Die dabei induzierte Spannung ist proportional zur mittleren Strömungsgeschwindigkeit der Flüssigkeit. Die Elektronik des VMZ wandelt die induzierte Spannung in ein durchflussproportionales Frequenzsignal um.
