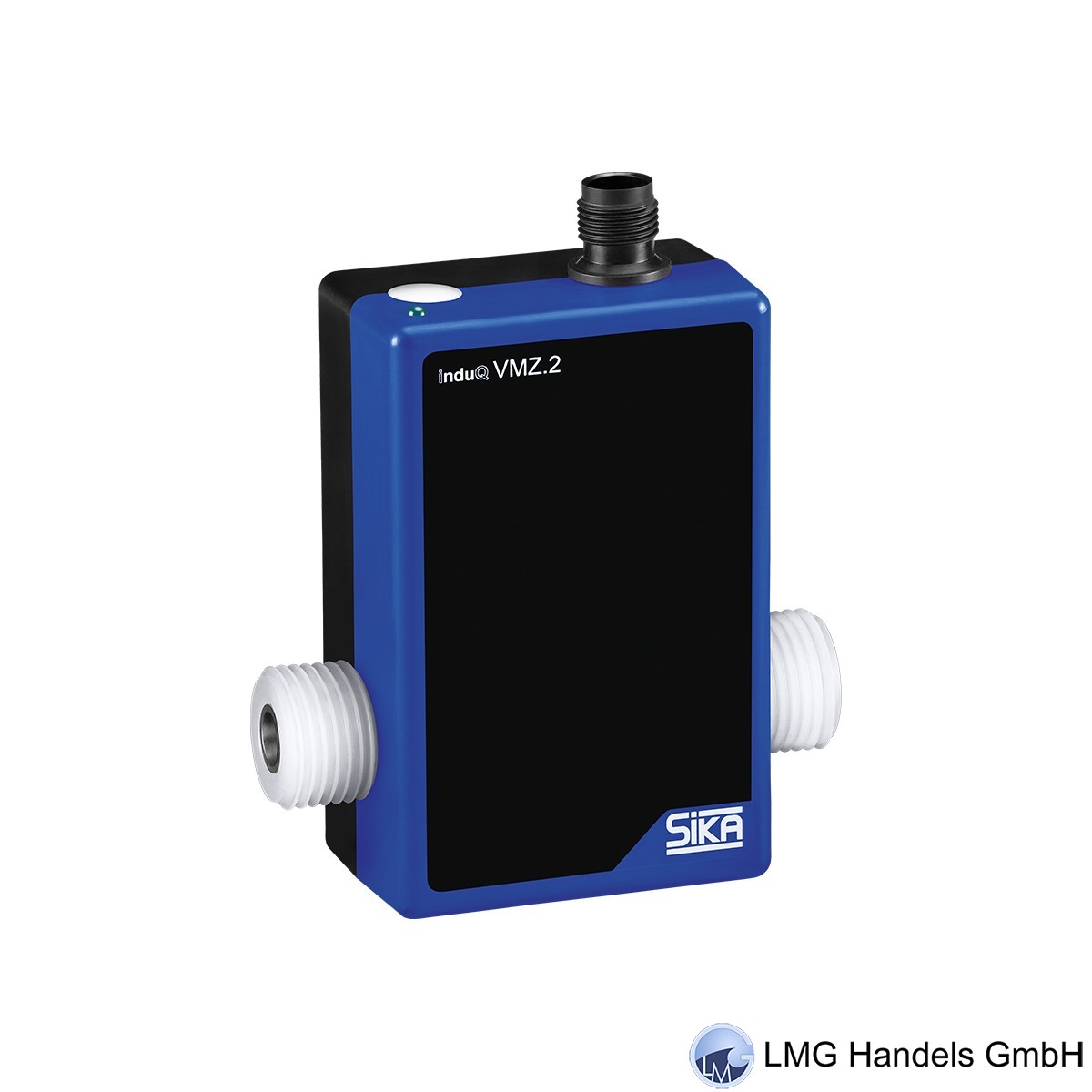

Messrohr PVDF
G1/2B-Außengewinde
DN 8, ID 8mm
Messbereich 1...20 l/min
Max.Betriebsdruck 10 bar bei 20°C. 8 bar bei 40°C, 6 bar bei 60°C
Max.Mediumstemperatur 60°C
Spannungsversorgung 24 VDC ± 15 %
Ausgang 1000 Pulse / Liter
PNP oder NPN open col
4-Pin-Stecker M12x1
Inkl. Werksprüfschein
G1/2B-Außengewinde
DN 8, ID 8mm
Messbereich 1...20 l/min
Max.Betriebsdruck 10 bar bei 20°C. 8 bar bei 40°C, 6 bar bei 60°C
Max.Mediumstemperatur 60°C
Spannungsversorgung 24 VDC ± 15 %
Ausgang 1000 Pulse / Liter
PNP oder NPN open col
4-Pin-Stecker M12x1
Inkl. Werksprüfschein
Vorteile: • Kostenoptimierte Kunststoffausführung • Speziell für Serienanwendungen • Nennweiten DN 3...DN 25 • Auslieferung mit Werksprüfschein • Ausführungen mit Hastelloy® C verfügbar.

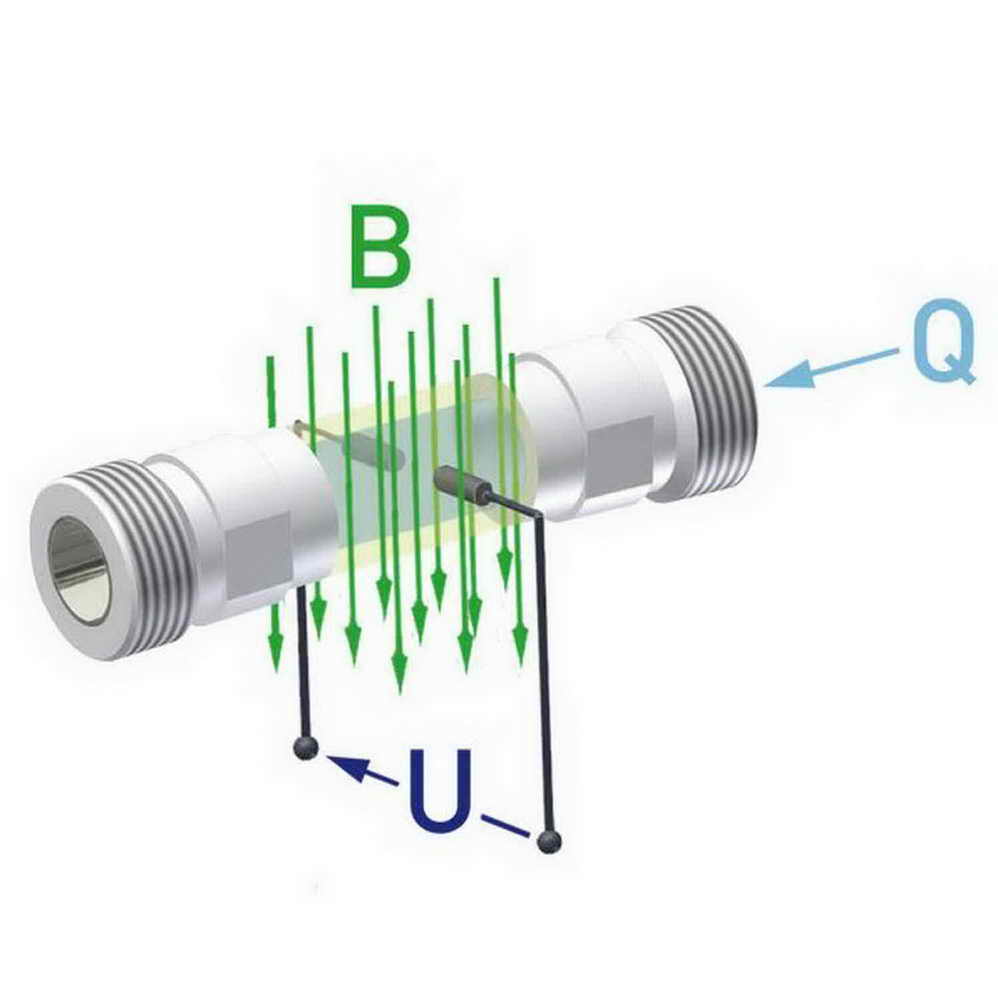

Funktionsprinzip
Die intelligenten Durchflusssensoren der Baureihe induQ® arbeiten nach dem Induktionsprinzip: Das Messrohr befindet sich in einem Magnetfeld (B). Fließt ein elektrisch leitendes Medium mit dem zu bestimmenden Durchfluss (Q) durch das Messrohr und damit rechtwinklig zum Magnetfeld, wird eine Spannung (U) in das Medium induziert, die proportional zur mittleren Strömungsgeschwindigkeit ist und durch zwei Elektroden abgegriffen wird. Für ein durchflussproportionales Ausgangssignal steht Ihnen folgende Variante zur Verfügung: Frequenzausgangssignal. Die Pulsrate ist je nach Typ werkseitig konfigurierbar.
Funktionsprinzip
Die intelligenten Durchflusssensoren der Baureihe induQ® arbeiten nach dem Induktionsprinzip: Das Messrohr befindet sich in einem Magnetfeld (B). Fließt ein elektrisch leitendes Medium mit dem zu bestimmenden Durchfluss (Q) durch das Messrohr und damit rechtwinklig zum Magnetfeld, wird eine Spannung (U) in das Medium induziert, die proportional zur mittleren Strömungsgeschwindigkeit ist und durch zwei Elektroden abgegriffen wird. Für ein durchflussproportionales Ausgangssignal steht Ihnen folgende Variante zur Verfügung: Frequenzausgangssignal. Die Pulsrate ist je nach Typ werkseitig konfigurierbar.
