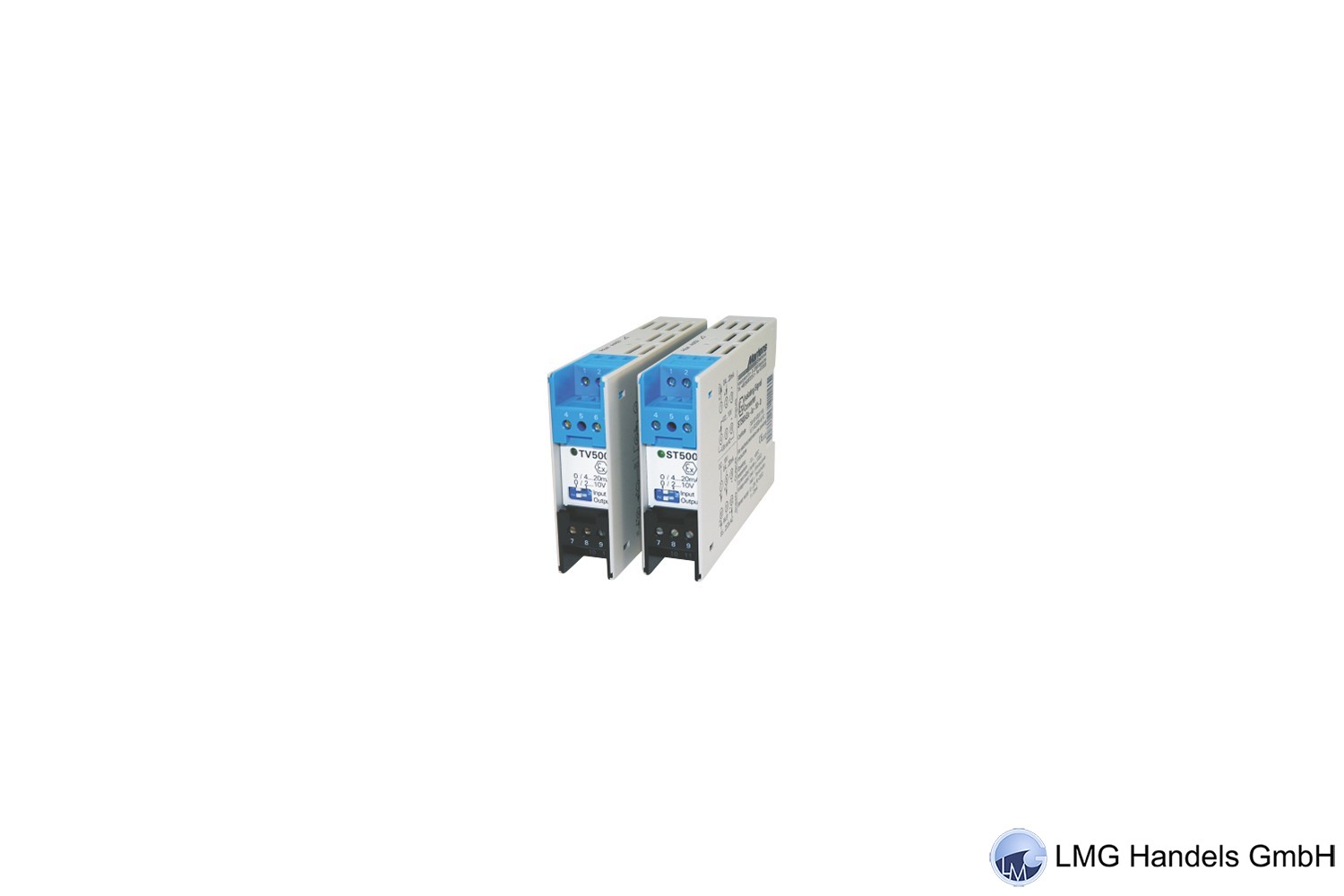

Universal-Trennverstärker TV500Ex-10-0 Hilfsspannung 230V

Hilfsenergie
Hilfsspannung: 85 ... 253 V AC / 110 ... 125 V DC
Frequenz : 40..400 Hz
Leistungsaufn. : < 3,5 VA
Arbeitstemperatur : -10..+55 °C
CE-Konformität : ATEX-Richtlinie 2014/34/EU
Normen : EN 60079-0:2006, EN 60079-11:2007
EN 61241-0:2006, EN 61241-11:2006
EMV-Richtlinie : 2014/30/EU
Norm : EN 61326-1:2013
Explosionsschutz
Zulassung : TÜV 97 ATEX 1150
Kennzeichnung : II (1) G [Ex ia Ga] IIC und
II (1) D [Ex ia Da] IIIC
Eingänge
Strom : 0/4..20 mA umschaltbar, Ri 25 Ω
Überlast max. 100 mA
Spannung : 0/2..10 V DC umschaltbar,
Ri 40 kΩ , Überlast max. 100 V
Messspanne und : einstellbar ca. ± 20 %
Anfangswert 4 mA/2 V
Transm. Speisung : ca. 20 V DC, Ri ca. 300 Ω,
(nur ST500Ex) Kurzschlussstrom < 27 mA
Ausgänge
Strom : 0/4..20 mA umschaltbar,
Bürde max. 1 kΩ
Spannung : 0/2..10 V umschaltbar,
Last max. 15 mA, kurzschlussfest
(simultan zum Stromausgang max. 5 mA)
Ausgleichszeit (t90): < 100 ms
Grundgenauigkeit : 0,25 %
Gehäuse
Ausführung : Normgehäuse aus Makrolon 8020 UL94V-1
Gewicht : ca. 200 g
Anschluss : Schraubklemmen, max. 2,5 mm²
Schutzart : Gehäuse IP30,
Klemmen IP20 gemäß BGV A3
