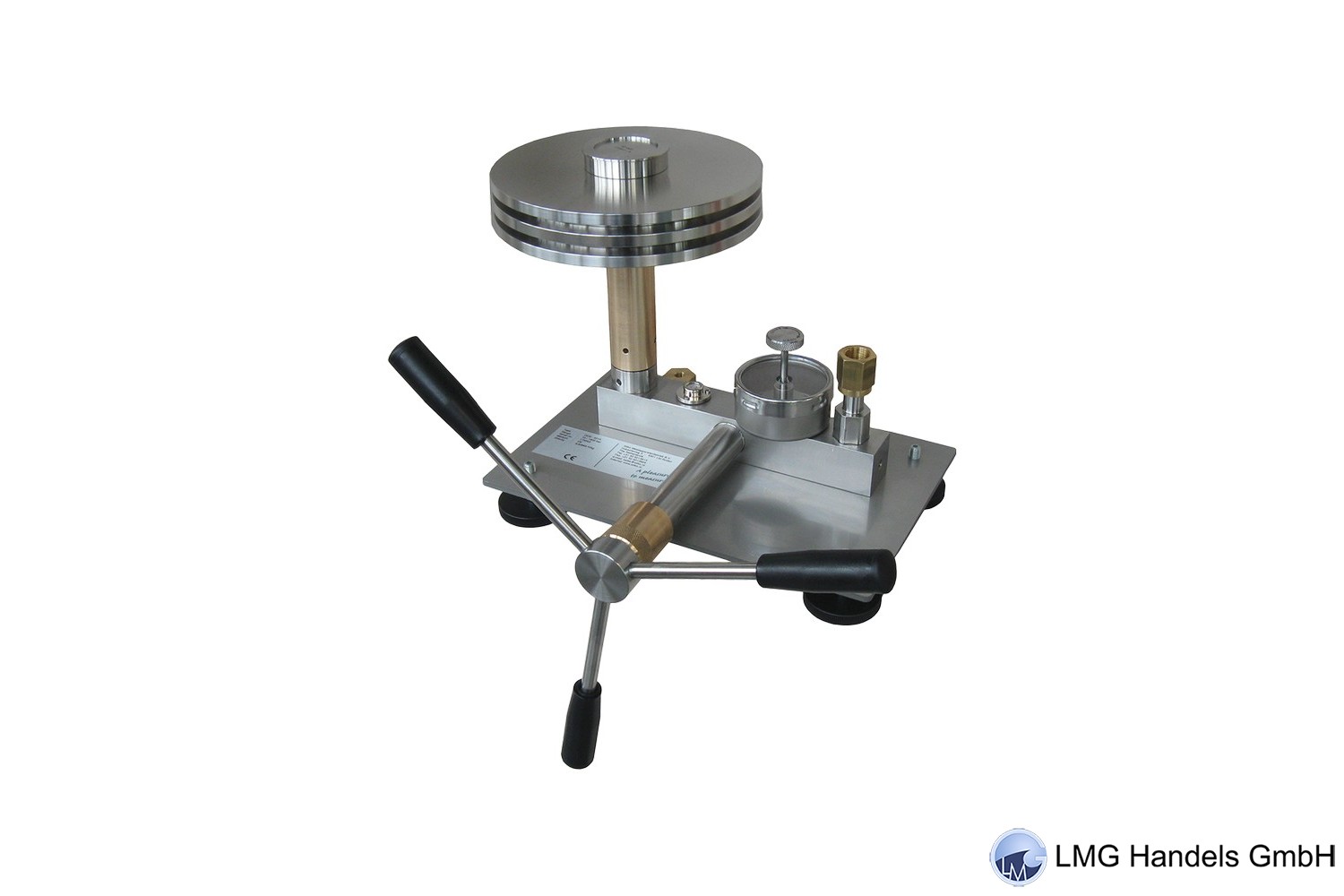

Typ ODWT15P Druckbereich bis 20000 PSI
Höchste Präzision mit einer Genauigkeit von 0,015 %
Inklusive Anpassung an die örtliche Normalfallbeschleunigung
Wechselkolben: Erweiterter Kalibrierbereich mit nur einem Massesatz
Das Prinzip der Öldruckwaage basiert auf dem Kräftegleichgewicht zwischen den auf den Kolben einwirkenden Kräften. Eine durch geeichte Gewichte erzeugte mechanische Kraft wirkt von oben auf den präzise in den Zylinder eingelassenen Kolben. Dagegen wirkt der über die Spindel aufgebrachte und durch ein Kalibriermedium übertragene Systemdruck von unten Kraft auf den Kolben aus. Stehen beide Kräfte im Gleichgewicht zueinander beginnt der Kolben im Zylinder zu schweben und der gewünschte Prüfdruck innerhalb des Systems ist erreicht. Jetzt kann der auf dem Prüfling angezeigte Ist-Druck abgelesen und mit dem, durch den aufgelegten Massesatz erzeugte, Soll-Druck im System abgeglichen werden.

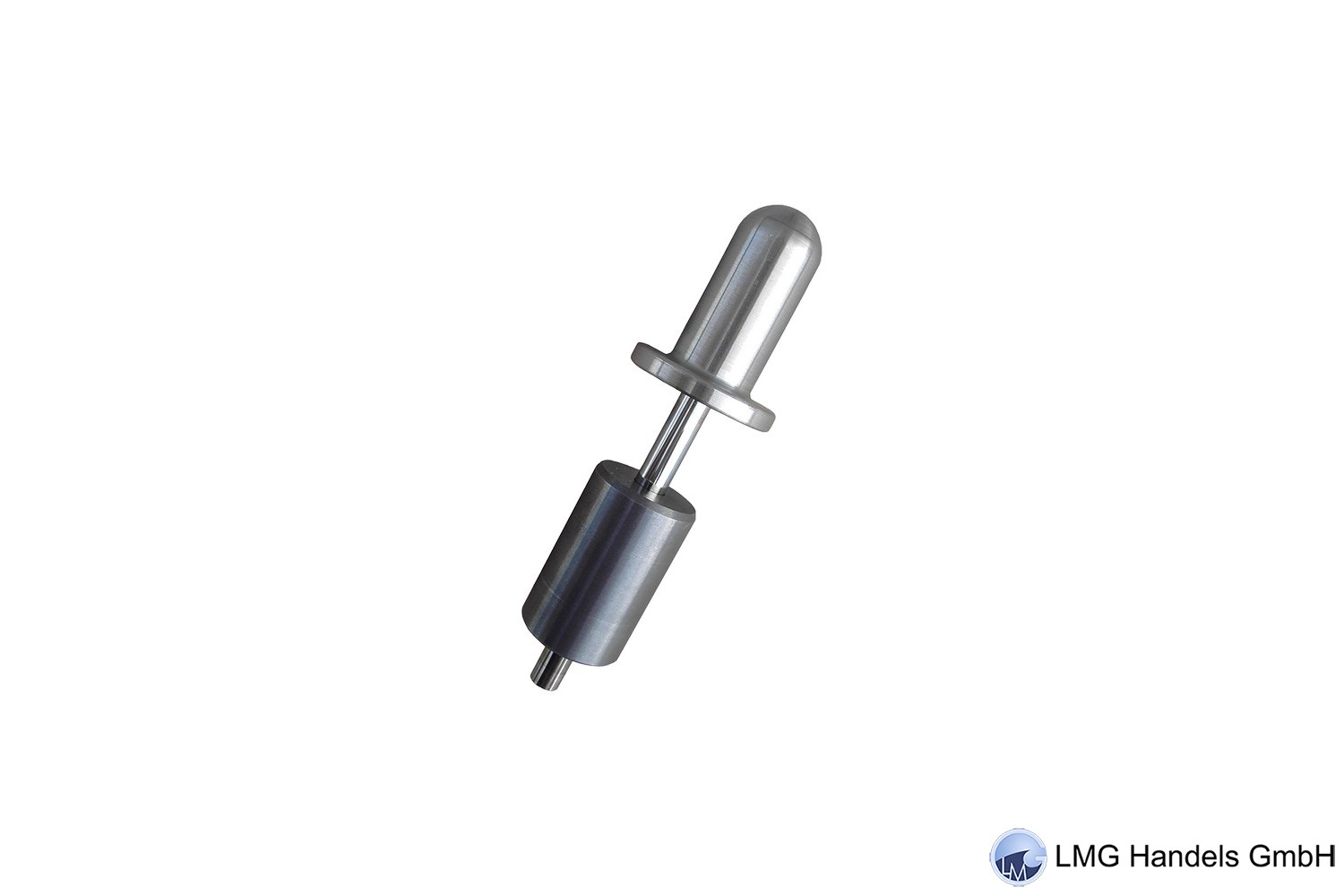

Kolben-Zylinder-Baugruppe
Die Kolben-Zylinder-Baugruppe ist das Herz einer Öldruckwaage und ermöglicht eine Genauigkeit im Bereich von 0,015% bis 0,008%. Der Abstand zwischen Kolben und Zylinder bewegt sich im μm-Bereich und wir nur in temperierten Räumen vermessen. Zur Gewährleistung ihrer ausgezeichneten messtechnischen Eigenschaften sind alle Kolben und Zylinder aus Wolframkarbid gefertigt. Aufgrund der extremen Härte und Belastungsstabilität dieses Materials ist der Druckverformungskoeffizient nahezu vernachlässigbar. Der niedrige Reibungskoeffizient ermöglicht zudem eine lange Drehung mit einem geringen Anschwung.

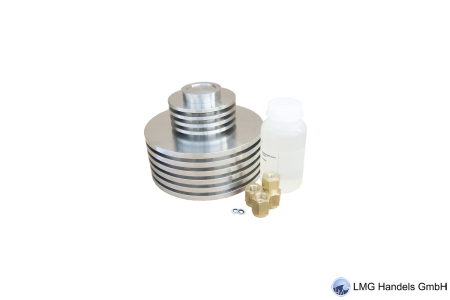

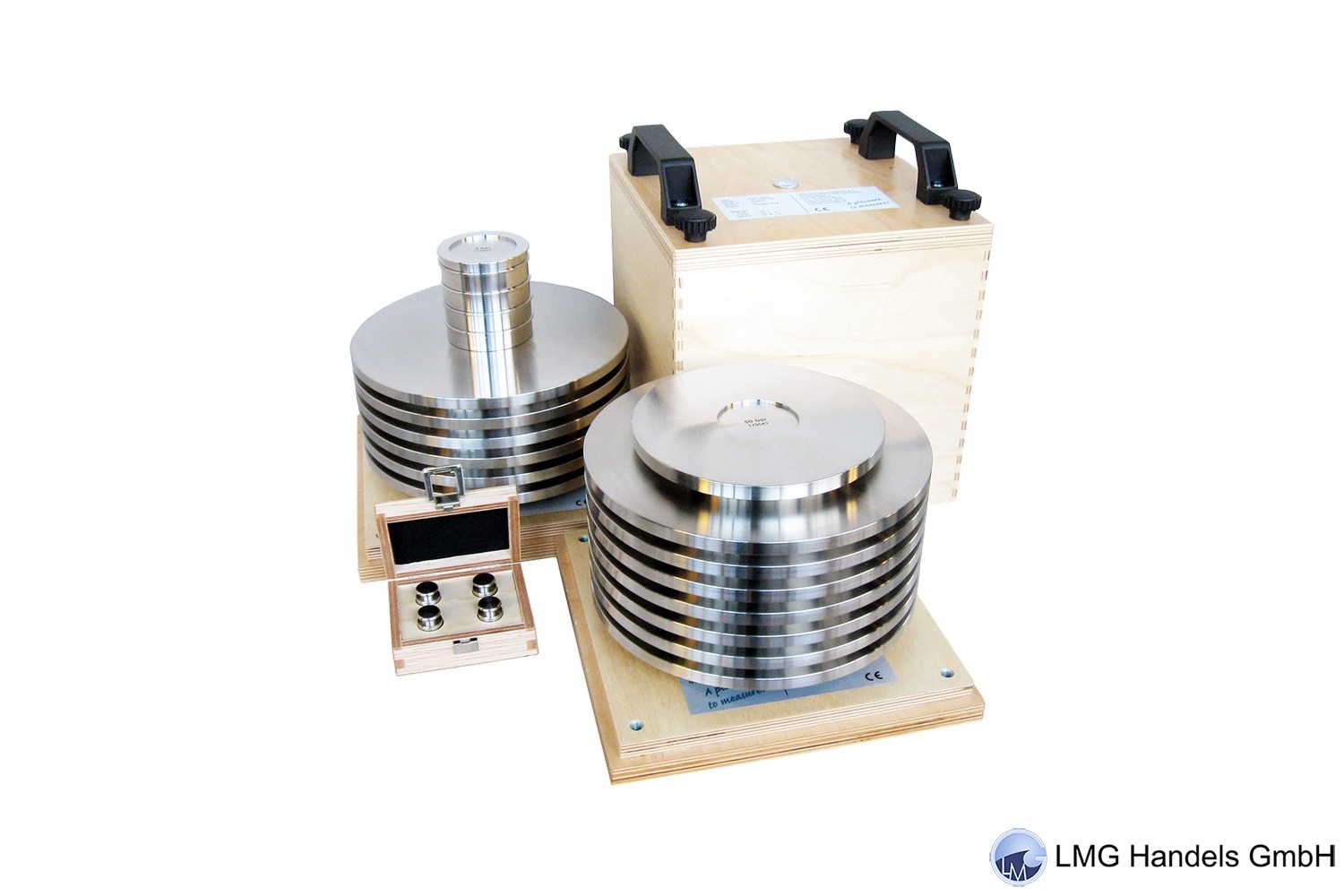

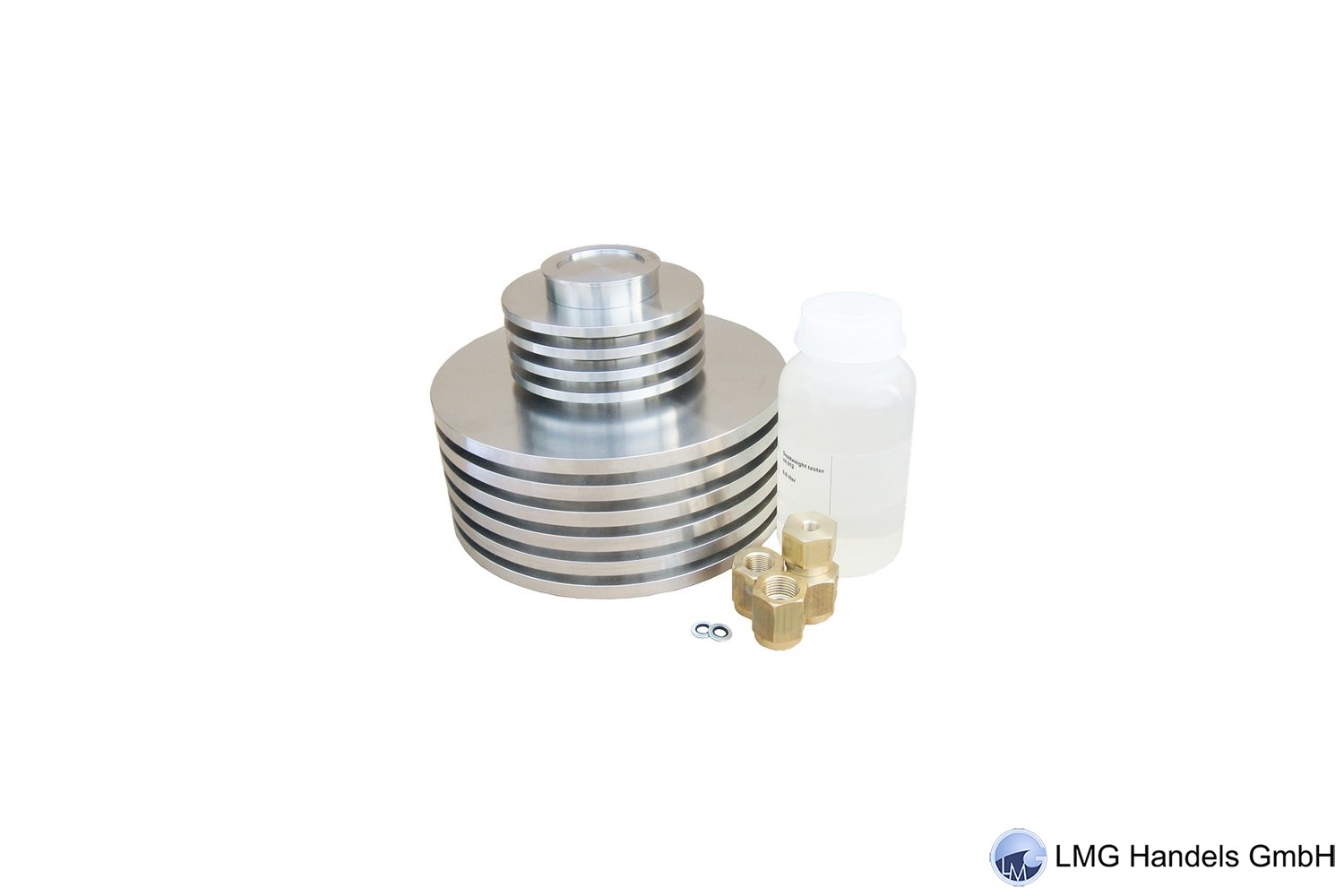

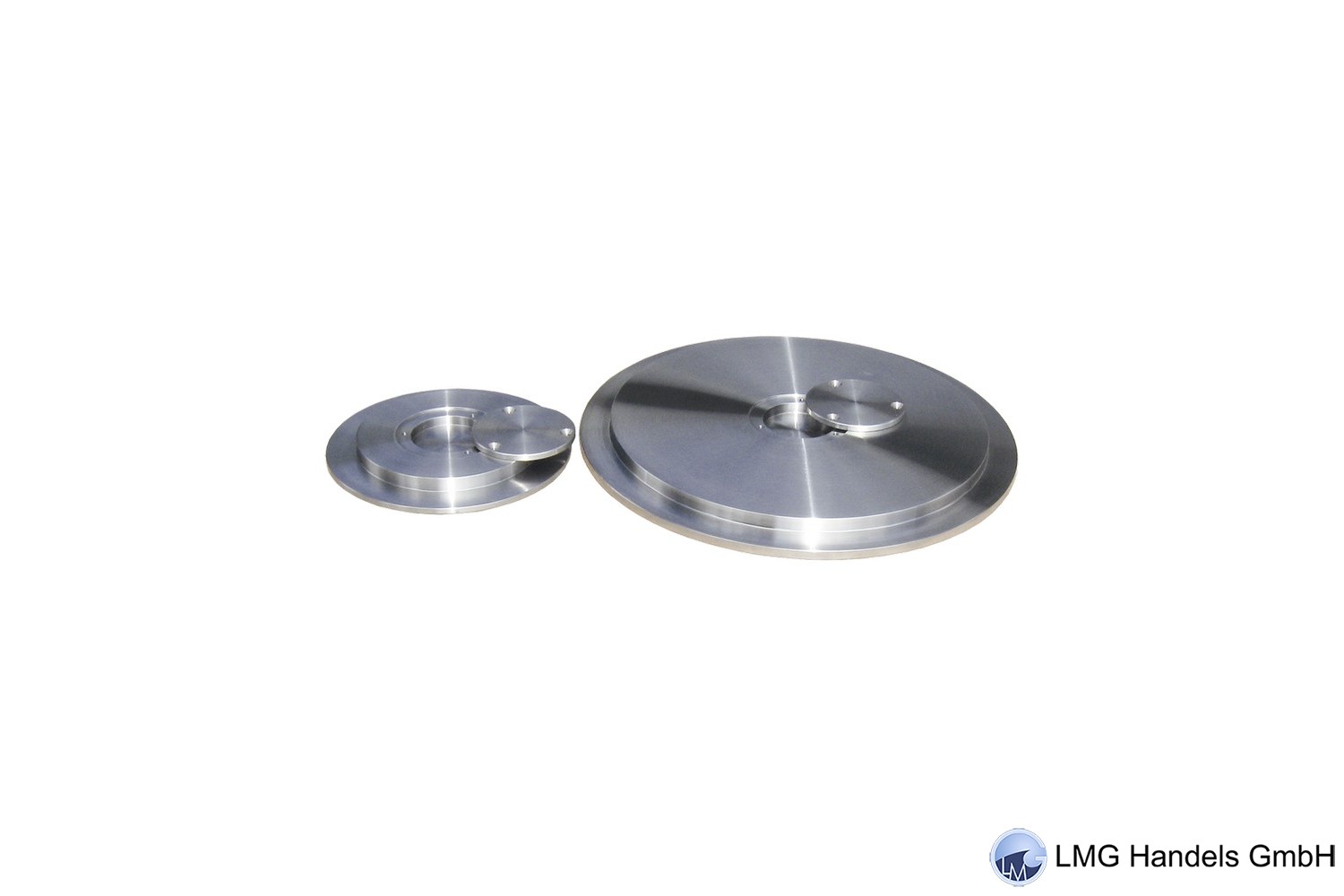

Massesatz
Die Massen unserer Öldruckwaagen sind aus antimagnetischem Edelstahl gefertigt. Auf ihnen sind eine Seriennummer, das Gewicht oder der entsprechende Druck vermerkt. Die Gewichte werden durch Hinzufügen von kleinsten Gewichten in eine Innenkammer austariert. Dadurch werden eine Neukalibrierung oder die Anpassung an die lokale Fallbeschleunigung vereinfacht. Die Massen aller Gewichte werden im mitgelieferten Zertifikat aufgeführt. Geschützt werden die Massesätze durch eine Aufbewahrungsbox.
